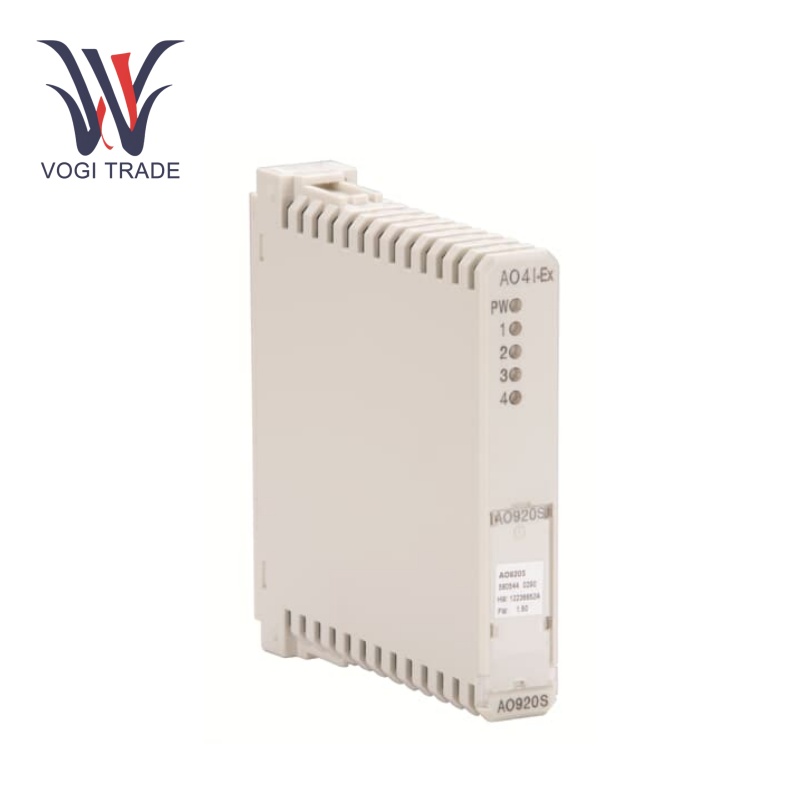

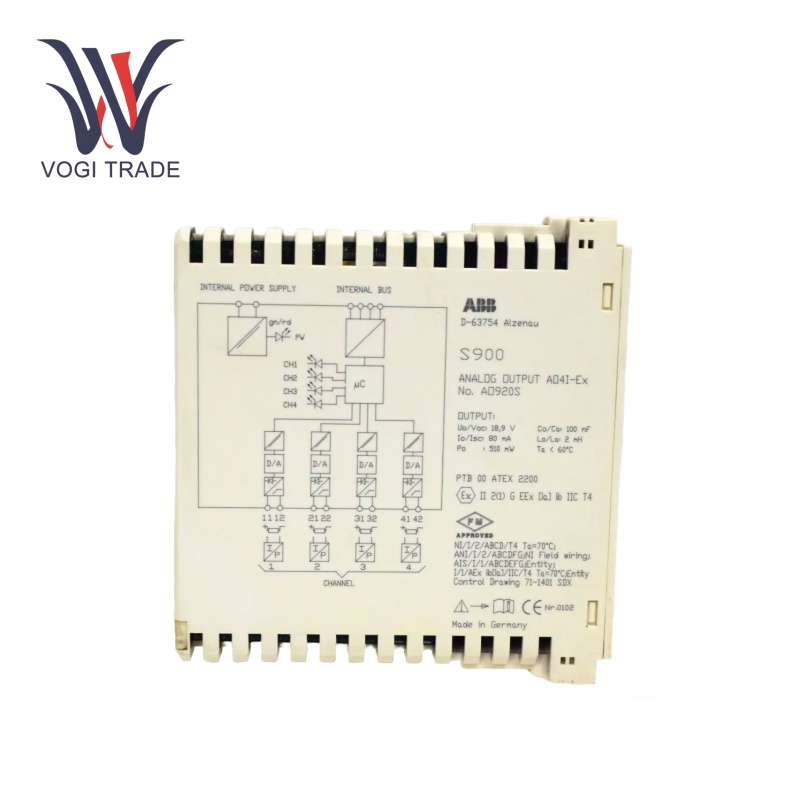

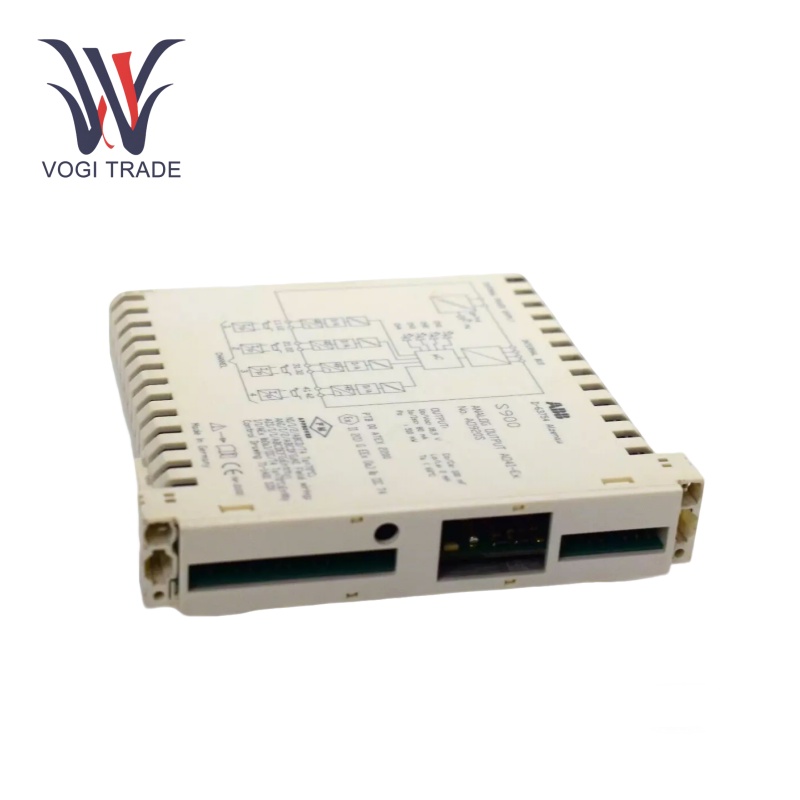

ABB AO920s

Tham số vận hành

Cung cấp điện: Nguồn cung cấp năng lượng 24V DC

Kênh đầu ra: Bốn kênh đầu ra

Xử lý tín hiệu: Mỗi kênh được trang bị bộ chuyển đổi kỹ thuật số sang tương tự 16 bit.

Phạm vi tín hiệu đầu ra:Phạm vi hiện tại 4 - 20 mA

Nghị quyết: Với độ phân giải 12 - bit

Trở kháng tải: Nó có thể xử lý trở kháng tải lên tới 500

Tính năng sản phẩm

Tạo tín hiệu chính xác: Mục đích chính của ACB AO920S là cung cấp đầu ra tương tự 4 - 20 mA chính xác bằng cách điều khiển các tín hiệu kỹ thuật số từ bộ điều khiển. Đầu ra là chính xác 100% vì đây là một hàm rất chính xác chuyển đổi các bài đọc thành giá trị mong muốn điều khiển. Trong một quy trình sản xuất, nó có thể chuyển đổi các lệnh này cho tốc độ động cơ hoặc vị trí cánh tay robot thành các tín hiệu hiện tại mong muốn.

Sự dư thừa: ABB AO920 với sự dư thừa về sức mạnh và giao tiếp. Tính năng dự phòng như vậy thêm một lớp bảo mật và độ tin cậy khác. Trong trường hợp các ứng dụng công nghiệp quan trọng như sản xuất điện hoặc nhà máy lọc dầu, trong đó thời gian chết có thể tốn kém, các hệ thống dự phòng đảm bảo hoạt động liên tục trong trường hợp một nguồn điện hoặc liên kết truyền thông không thành công.

Khả năng chẩn đoán: ABB AO920 có thể có các tính năng chẩn đoán tích hợp kiểm tra sức khỏe của mô-đun và tín hiệu đầu ra. Nó có khả năng phát hiện các lỗi như mạch ngắn và mạch mở trong cáp đầu ra. Với việc phát hiện các mạch ngắn, mô -đun có thể thông báo hệ thống điều khiển và tạo điều kiện bảo trì kịp thời để tránh thiệt hại thêm cho thiết bị được kết nối.

Cấu hình nóng và chức năng hoán đổi nóng: ABB AO920S hỗ trợ cấu hình nóng chạy, chức năng hoán đổi nóng. Ngoài ra, tính năng hoán đổi nóng cho phép thay thế mô -đun trong khi hệ thống đã chạy. Kiến thức như vậy là vô cùng có giá trị trong các lĩnh vực trong đó không ngừng hoạt động là điều cần thiết để giảm thiểu thời gian chết và giảm thiệt hại cho tổn thất sản xuất.

Kiểm soát bộ truyền động:Khả năng sản xuất tín hiệu đầu ra ABB AO920S cho phép kiểm soát hiệu quả các bộ truyền động, cần thiết để kiểm soát các tham số biến trong các quy trình công nghiệp.

Sự cách ly: Loại bỏ tiếng ồn giữa đầu ra, xe buýt và điện.

Cài đặt

Gắn kết: Mô -đun được thiết kế chủ yếu để phù hợp với đường ray DIN để lắp mô -đun đơn giản trong bảng điều khiển công nghiệp

Hệ thống dây điện:Hệ thống dây của ABB AO920 đặc biệt quan trọng, vì nó phải được kết nối với cả bộ điều khiển và thiết bị đầu ra. Các tín hiệu 4 - 20 Ma này được dán nhãn rõ ràng trên các thiết bị đầu ra đầu ra và thiết bị đầu cuối nguồn nên được kết nối tương ứng. Các dây bạn sử dụng nên có sự che chắn đầy đủ của EMS để ngăn chặn tiếng ồn điện. Cáp dài: Cáp dài phải được tính, vì các hiệu ứng cáp dài sẽ ảnh hưởng đến chất lượng của tín hiệu.

Cấu hình: Sau khi cài đặt vật lý, mô -đun cần được cấu hình trong hệ thống điều khiển. Cấu hình này thường liên quan đến việc cài đặt các tham số như phạm vi tín hiệu đầu ra, địa chỉ trong mạng truyền thông và bất kỳ cài đặt dự phòng nào.

Phạm vi ứng dụng

Kiểm soát quá trình: Điều chỉnh các bộ truyền động trong các ngành công nghiệp hóa học, hóa dầu và dược phẩm.

Năng lượng: Từ việc cho ăn truyền động đến các nhà máy điện và lưới điện.

Hệ thống an toàn: Tích hợp với các hệ thống an toàn với kiểm soát bộ truyền động nghiêm ngặt trong môi trường nguy hiểm.

Khắc phục sự cố

Phát hiện lỗi:ABB AO920 là tuyến phòng thủ đầu tiên với các chức năng chẩn đoán. Phát hiện ngắn trong hệ thống dây đầu ra dẫn đến tín hiệu lỗi được tạo ra bởi mô -đun nếu phát hiện ra mạch mở. Nếu các tín hiệu đầu ra bị gián đoạn, nó cũng cần thông báo cho hệ thống điều khiển trong trường hợp mô -đun ngừng hoạt động vì các lỗi cung cấp điện hoặc giao tiếp.

Các vấn đề liên quan đến tín hiệu:Tín hiệu xử lý sự cố Nếu tín hiệu đầu ra không truyền tín hiệu cho các thiết bị khác, kiểm tra xem hệ thống dây của các thiết bị đầu ra có được kết nối chính xác không. Hãy chắc chắn rằng các dây được kết nối chính xác và không bị hỏng, và trở kháng tải không nằm ngoài giới hạn.

Vấn đề giao tiếp: Trong các lỗi liên quan đến giao tiếp, hãy kiểm tra cáp liên lạc để biết thiệt hại hoặc thiết bị đầu cuối lỏng lẻo. Xác minh rằng cài đặt giao tiếp và hệ thống điều khiển được cấu hình chính xác.

Mô -đun lỗi cụ thể: Nếu bản thân mô -đun dường như bị trục trặc, hãy kiểm tra nguồn điện để đảm bảo nó nằm trong thông số kỹ thuật chính xác. Bạn cũng có thể thay thế AO920 bằng mô -đun tốt đã biết để kiểm tra xem đó là vấn đề bên mô -đun.
