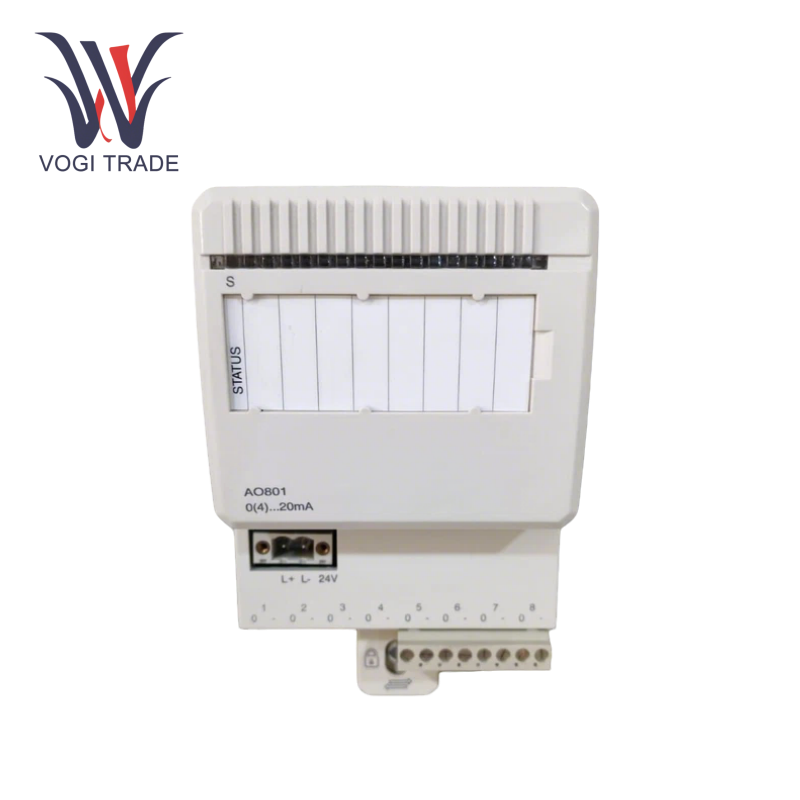

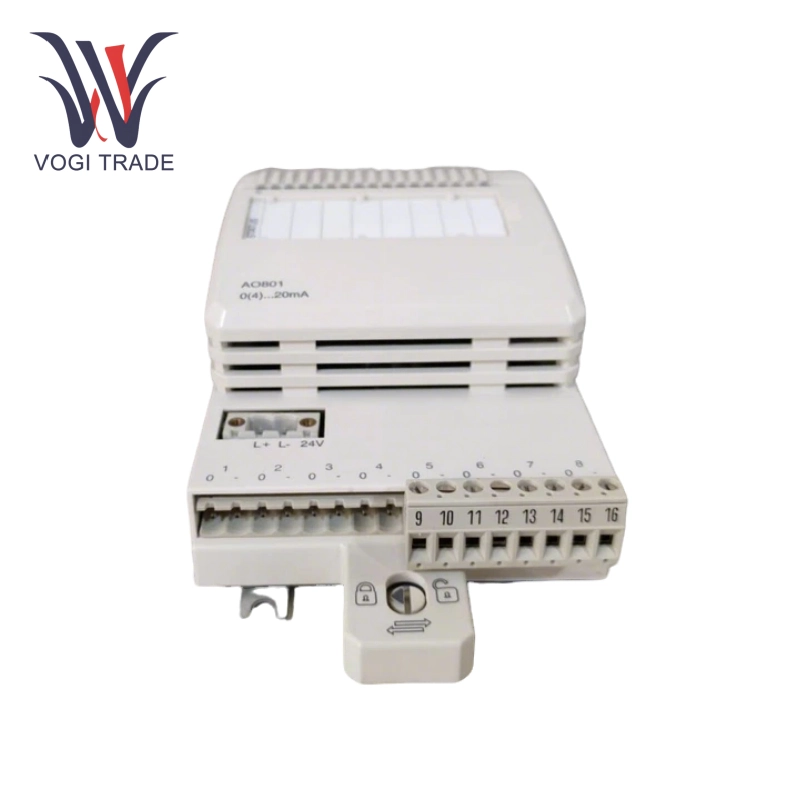

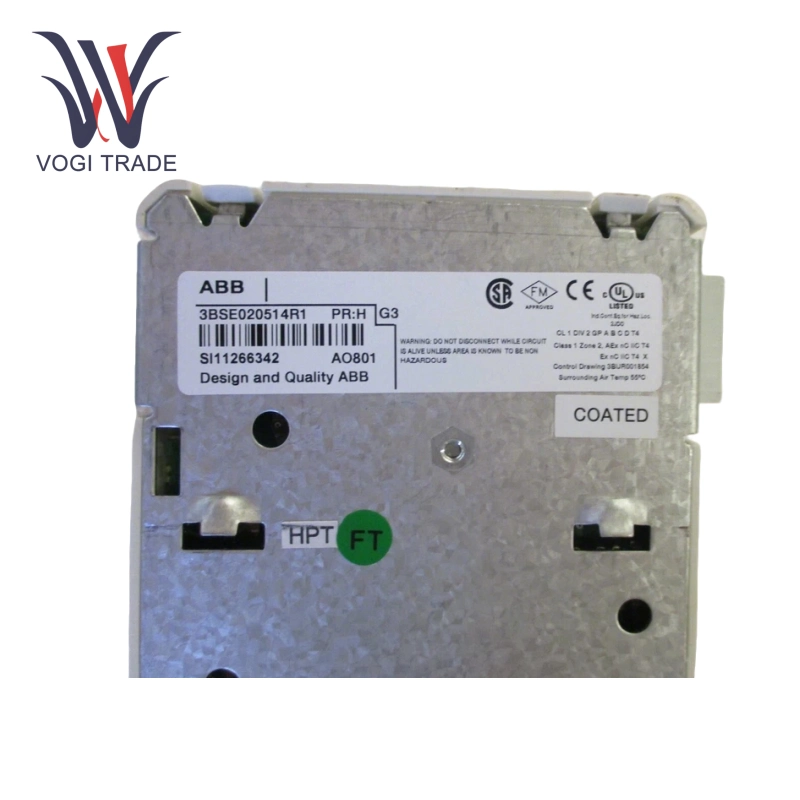

ABB AO801 3BSE020514R1

Thông số kỹ thuật

Loại kênh: Đầu ra tương tự đơn không phân lập 8 kênh

Phạm vi tín hiệu đầu ra: 02020 MA / 42020 Ma (có thể định cấu hình)

Độ phân giải: 12 bit, độ chính xác ± 0,1%

Khả năng tải: tải đầu ra tối đa: 850 Ω

Hiệu suất cô lập: cách ly nhóm (cách ly xuống đất), chịu được điện áp 500 V ac (1 phút)

Thời gian trả lời: Thời gian tăng 10 Lời, Cập nhật chu kỳ 1 ms

Yêu cầu cung cấp điện: +24 V Cung cấp năng lượng bên ngoài, Tiêu thụ hiện tại 200 Ma; +5 v Nguồn cung cấp xe buýt mô -đun, 70 Ma hiện tại

Nhiệt độ hoạt động: 0 ° C đến +55 ° C (hoạt động), -40 ° C đến +70 ° C (lưu trữ)

Cấp độ bảo vệ: IP20 (Bụi và Drip Proof), phù hợp với tiêu chuẩn bảo vệ ăn mòn cấp ISA-S71.04 G3

Nguyên tắc sử dụng

Chuyển đổi tín hiệu và đầu ra: Bộ điều khiển (như AC 800M) gửi các hướng dẫn kỹ thuật số đến mô -đun AO801 thông qua ModuleBus.

Bộ chuyển đổi nội bộ (bộ chuyển đổi kỹ thuật số sang analog) của ABB AO801 3BSE020514R1 chuyển đổi tín hiệu kỹ thuật số thành tín hiệu dòng tương tự là 02020 Ma hoặc 42020 Ma, là đầu ra cho thiết bị hiện trường thông qua MTU (đơn vị thiết bị đầu cuối mô-đun).

Tự chẩn đoán và bảo vệ: ABB AO801 3BSE020514R1 thực hiện định kỳ các bài kiểm tra tự để phát hiện các lỗi như mạch ngắn và quá tải, và chỉ ra trạng thái hoạt động/lỗi thông qua đèn LED trạng thái (ánh sáng). Khi phát hiện ra một bất thường, hàm OSP (trạng thái an toàn đầu ra) được kích hoạt để chuyển đầu ra sang giá trị an toàn đặt trước (chẳng hạn như giữ giá trị cuối cùng hoặc trở về 0).

Dự phòng và mở rộng: Hỗ trợ cấu hình dự phòng (yêu cầu các mô -đun giao tiếp và cung cấp năng lượng dự phòng) để đảm bảo tính khả dụng của hệ thống cao. Mỗi giao diện giao tiếp CI801 có thể kết nối tối đa 7 mô-đun AO801, phù hợp cho các hệ thống I/O phân phối quy mô lớn.

Đặc điểm chức năng

Kiểm soát độ chính xác cao: Độ phân giải 12 bit kết hợp với tỷ lệ lỗi là ± 0,1% đảm bảo độ chính xác của đầu ra tín hiệu, phù hợp với các kịch bản kiểm soát quá trình với các yêu cầu chính xác nghiêm ngặt.

Cấu hình linh hoạt: Phạm vi đầu ra có thể lập trình (02020 Ma hoặc 42020 Ma), hỗ trợ cho giao thức HART (bắt buộc phiên bản cụ thể), tương thích với giao tiếp công cụ thông minh.

Độ tin cậy và độ bền: Thiết kế bảo vệ ngắn mạch, đầu ra có thể chịu được mạch ngắn với nguồn điện +24 V hoặc mặt đất (ZP).

Chẩn đoán và bảo trì thuận tiện: Chỉ báo trạng thái LED phía trước hiển thị trạng thái hoạt động mô -đun (bình thường/lỗi) trong thời gian thực. Hỗ trợ giám sát từ xa và gỡ lỗi thông qua phần mềm Trình tạo điều khiển nhỏ gọn để giảm thời gian chết.

Khả năng tương thích rộng: Tích hợp liền mạch với ABB 800XA, AC 800M và các hệ thống khác và tương thích với các hệ thống PLC hoặc DCS của bên thứ ba thông qua các tệp GSD.
