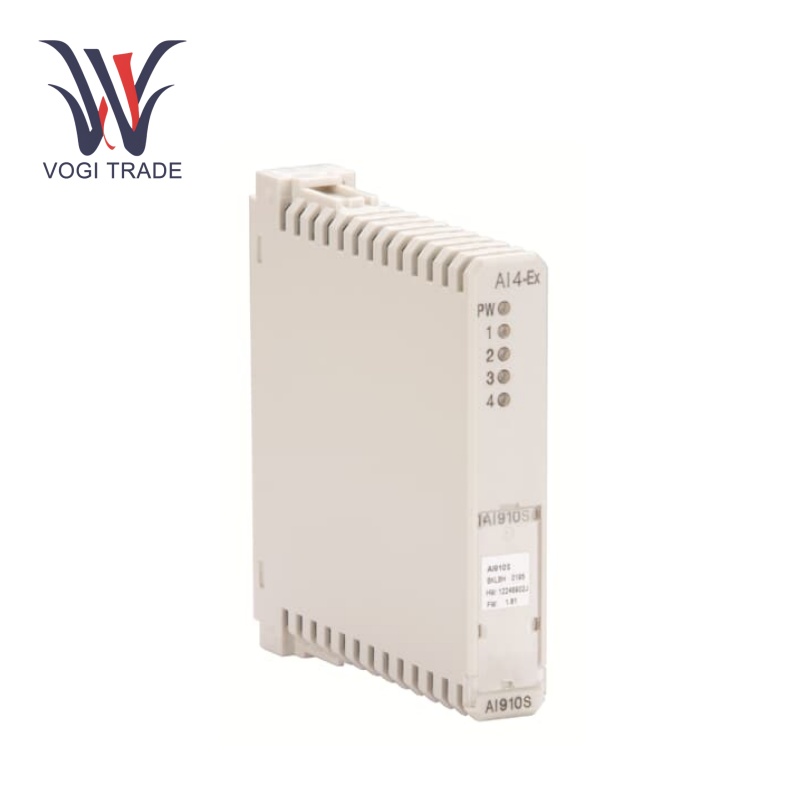

ABB AI910s

Tham số vận hành

Kênh đầu vào: Bốn kênh đầu vào

Xử lý tín hiệu: Mỗi kênh được trang bị bộ chuyển đổi tương tự sang số 16 bit.

Cung cấp điện: Mô -đun cung cấp năng lượng cho 4 máy phát dây được cung cấp năng lượng cho vòng lặp 2 vòng, loại bỏ nhu cầu về các nguồn năng lượng riêng biệt cho các thiết bị được kết nối.

Nhiệt độ hoạt động: -25 ° C đến +70 ° C.

Sự chính xác: Mô -đun cung cấp độ chính xác cao, ± 0,1%.

Tính năng sản phẩm

Thu thập tín hiệu đầu vào: Các tính năng của mô -đun đầu vào tương tự 4-20mA, vai trò quan trọng nhất của nó là thu được tín hiệu đầu vào tương tự 4 - 20 mA từ các thiết bị trường khác nhau. Một loạt các biến vật lý trong các quy trình công nghiệp có thể được mã hóa trong các tín hiệu này.

Khả năng chẩn đoán: ABB AI910 được thiết kế với các tính năng chẩn đoán Al mở rộng. ABB AI910s phát hiện các dị thường như quần short và phá vỡ tín hiệu đầu vào. Điều này rất quan trọng đối với tính toàn vẹn của hệ thống điều khiển quá trình. Đồng thời với điều này, nếu một mạch ngắn được phát hiện ở một trong các kênh, hệ thống có thể được thông báo và hành động khắc phục có thể được thực hiện để ngăn chặn các vấn đề tiếp theo.

Sự dư thừa: Hỗ trợ dự phòng về quyền lực và giao tiếp. Dự phòng thêm một lớp độ tin cậy bổ sung. Trong một nhà máy phát điện, sức mạnh và giao tiếp dự phòng trong ABB AI910s có thể đảm bảo hoạt động liên tục ngay cả trong trường hợp thất bại trong một nguồn điện hoặc liên kết truyền thông.

Cấu hình nóng và chức năng hoán đổi nóng: ABB AI910S hỗ trợ cấu hình nóng đang chạy, nghĩa là mô -đun có thể được cấu hình khi bay mà không cần tắt toàn bộ hệ thống. Hơn nữa, tính năng hoán đổi nóng cho phép thay thế mô -đun khi hệ thống vẫn còn bật.

Thu thập tín hiệu tương tự: Các tín hiệu tương tự ACUSTICS mô -đun ABB AI910S từ các thiết bị hiện trường và chuyển đổi chúng thành định dạng kỹ thuật số để xử lý bởi hệ thống điều khiển.

Cung cấp điện cho máy phát: Cung cấp năng lượng cho các máy phát dây 2 vòng lặp 4 vòng20 mA, làm cho thiết kế hệ thống đơn giản hơn và ít cồng kềnh hơn trong hệ thống dây điện.

Cách ly điện: Cung cấp cách ly điện để tăng cường truy cập giữa đầu vào, xe buýt và điện.

Phạm vi ứng dụng

Kiểm soát quá trình: Kiểm soát quá trình trong các ngành công nghiệp hóa học, hóa dầu và dược phẩm.

Quản lý năng lượng: Đánh giá Quản lý tiêu thụ năng lượng trong hệ thống phát điện và phân phối

Hệ thống an toàn:Chẳng hạn như những người dựa trên nhu cầu xử lý tín hiệu tương tự chính xác trong môi trường nguy hiểm

Khắc phục sự cố

Công cụ chẩn đoán: Cấu hình và công cụ chẩn đoán dựa trên FDT/DTM.

Trạng thái LED:Kiểm tra trạng thái của mô -đun, như được chỉ ra bởi đèn LED.

Nhật ký tệpS:Báo cáo và xem xét nhật ký lỗi hệ thống và tin nhắn chẩn đoán để theo dõi và phân tích lỗi.

Phát hiện lỗi: Khả năng chẩn đoán nâng cao của mô -đun cho phép dễ dàng phát hiện các lỗi phổ biến. Nếu chẩn đoán ngắn hoặc phá vỡ trong màn hình được phát hiện trên tín hiệu đầu vào, một lỗi sẽ được gắn cờ.

Khắc phục các bước: Khi phát hiện lỗi, bước đầu tiên là kiểm tra các kết nối vật lý của tín hiệu đầu vào. Kết nối lỏng lẻo thường có thể gây ra các vấn đề tín hiệu. Nếu các kết nối ổn, thì các cảm biến hoặc máy phát được kết nối với ABB AI910 sẽ được kiểm tra. Chúng có thể bị trục trặc và cần được sửa chữa hoặc thay thế. Trong trường hợp các vấn đề liên quan đến điện, đơn vị cung cấp điện nên được kiểm tra để đảm bảo nó cung cấp điện áp chính xác.
