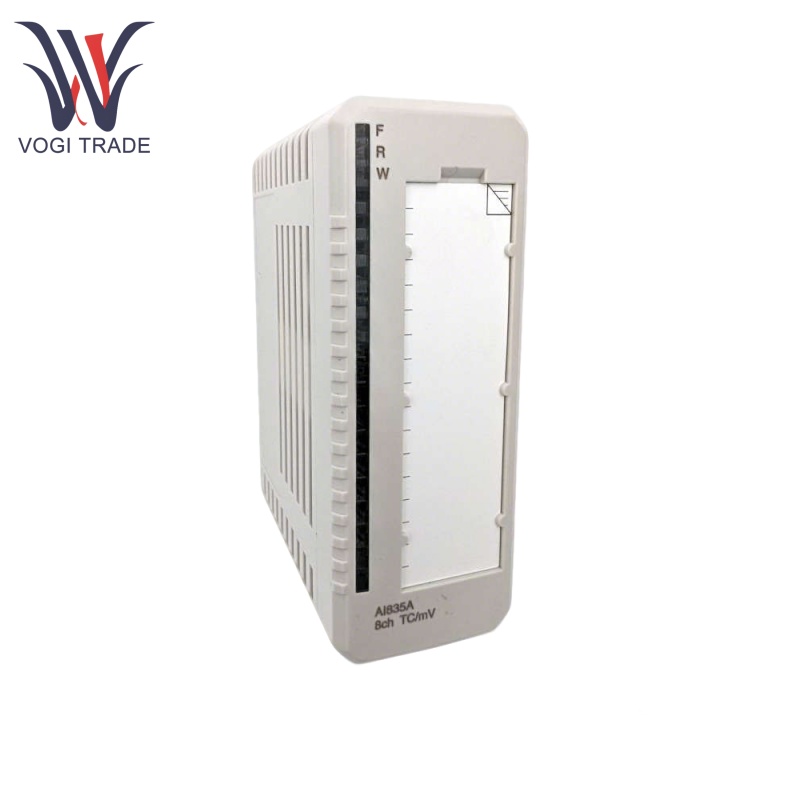

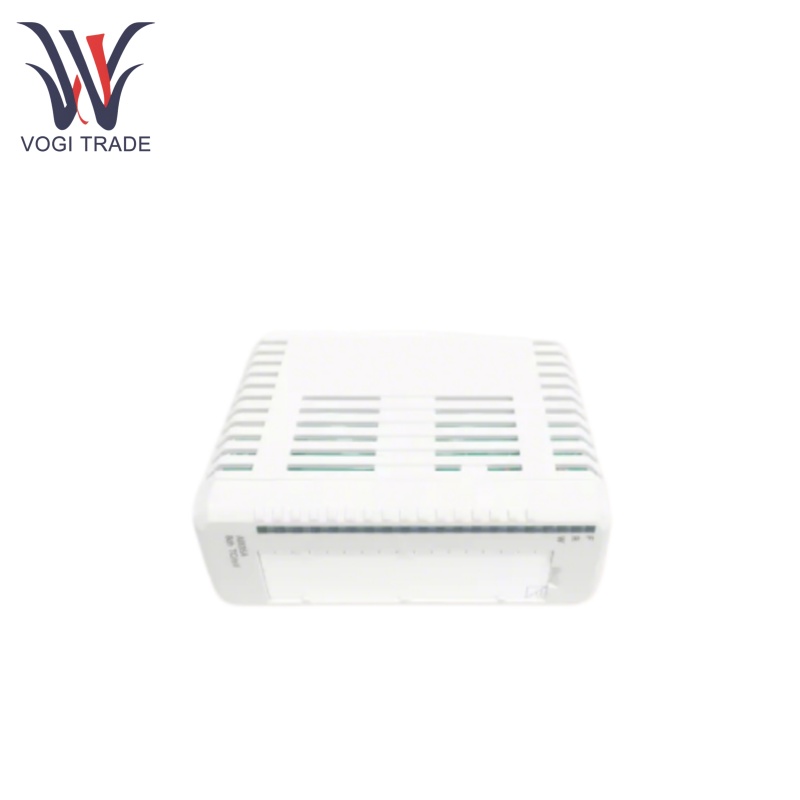

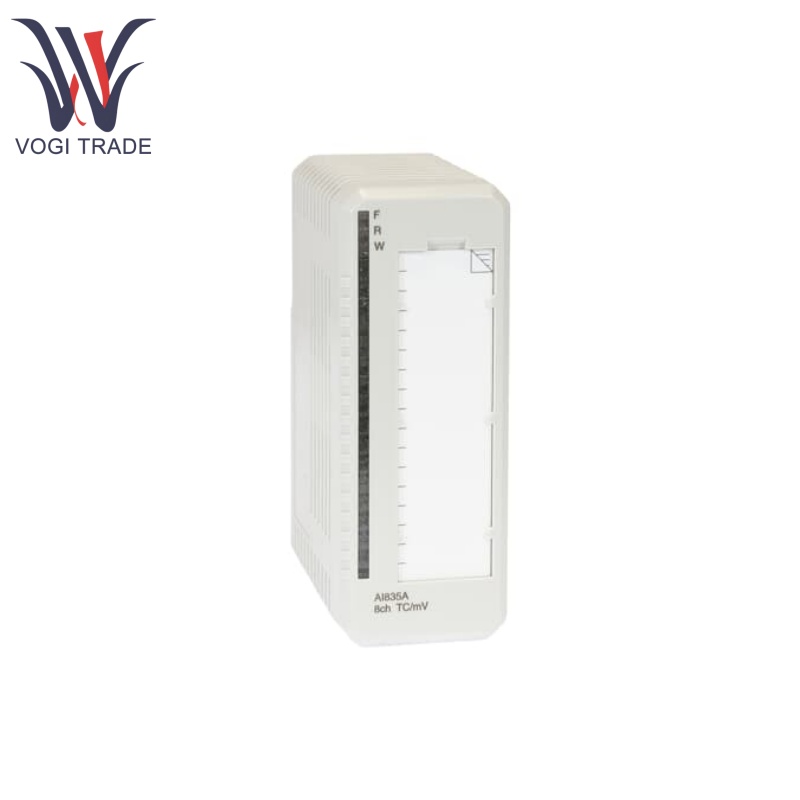

ABB AI835A

Thông số kỹ thuật

Nghị quyết:15 bit

Trở kháng đầu vào:> 1 MΩ

CMRR (50 Hz, 60 Hz):120 dB

NMRR (50 Hz, 60 Hz):> 60 dB

Điện áp cách nhiệt định mức:50 v

Điện áp kiểm tra điện môi:500 V A.C.

Tăng sức mạnh:1.6 w

Tiêu thụ hiện tại +Bus mô -đun 5V:75 Ma

Tiêu thụ hiện tại +Bus mô -đun 24V:50 Ma

CJ-Channel (CH 8):<-40 ° C và> 100 ° C

Nhiệt độ hoạt động:0 đến +55 ° C, phê duyệt được cấp cho +5 đến +55 ° C

Nhiệt độ lưu trữ:-40 đến +70 ° C.

Độ ẩm tương đối:5 đến 95%, không có khối lượng

Nhiệt độ môi trường tối đa:55 ° C, để gắn dọc trong mtu compact 40 ° C

Lớp bảo vệ:IP20

Các tính năng chức năng

Cấu hình kênh đầu vào độc lập:ABB AI835a được trang bị 8 kênh đầu vào khác biệt và phạm vi đo của mỗi kênh có thể được điều chỉnh ở các cấp khác nhau. Trong phạm vi tuyến tính từ -30mV đến +75mV, nó có thể chọn và cũng có thể được điều chỉnh theo các loại nhiệt khác nhau:

Chức năng bồi thường giao lộ lạnh:Kênh thứ 8 của ABB AI835A có thể được cấu hình là phép đo nhiệt độ "đầu cuối lạnh", thực sự là bù đầu lạnh cho kênh 1. Nhiệt độ cuối lạnh có thể được đo chính xác trên thiết bị đầu cuối vít MTU của mô -đun hoặc trên một bộ phận kết nối cách xa thiết bị và giá trị nhiệt độ cuối lạnh cố định.

Độ phân giải chuyển đổi A/D cao:ABB AI835A có chuyển đổi A/D 15 bit để đảm bảo đo lường mức độ chính xác cao và thu nhận chính xác các tín hiệu cặp nhiệt điện và Millivolt.

Giám sát lỗi:Các kênh đầu vào ABB AI835A có các chức năng giám sát mạch mở và ngắt kết nối, có thể phát hiện các lỗi dòng kịp thời, tăng cường độ tin cậy của hoạt động hệ thống và đảm bảo tính ổn định và an toàn của quá trình đo lường.

Trường ứng dụng

Tự động hóa công nghiệp:ABB AI835A đang được sử dụng trong sản xuất công nghiệp. Trong các nhà máy ô tô, nó giao tiếp với các cảm biến để kiểm tra mô -men xoắn robot cho lắp ráp bên phải, đồng hồ nhiệt độ súng hàn cho các mối hàn chất lượng và kiểm tra áp suất hệ thống thủy lực. Trong ngành công nghiệp điện tử, nó đo điện áp và dòng điện trong quy trình sản xuất bảng mạch in. Trong sản xuất nhựa, nó đo nhiệt độ và áp suất trong quá trình ép phun.

Cung cấp và phân bổ năng lượng:Chức năng đo nhiệt độ chính xác của ABB AI835A có thể được sử dụng bởi hệ thống điều khiển để duy trì nguồn cung cấp nhiên liệu thích hợp và các thông số khác, đồng thời theo dõi áp suất của tuabin hơi nước và có thể được kết nối với cảm biến đo tốc độ gió; Theo trạng thái của dòng gió để điều khiển hệ thống điều khiển điều chỉnh góc độ lưỡi tuabin; Tối ưu hóa sản xuất điện. Nó có thể được sử dụng để cung cấp giám sát thời gian thực về tình trạng năng lượng hỗn hợp trong mạng lưới phân phối. Duy trì mức điện áp và mức hiện tại ổn định là rất quan trọng đối với sự ổn định lưới và chất lượng cung cấp năng lượng.

Giám sát môi trường:ABB AI835A là một lựa chọn phổ biến để sử dụng trong các nhà máy xử lý nước, các trạm giám sát chất lượng không khí và các cơ sở quản lý chất thải. Nó có thể đo hàm lượng oxy hòa tan và độ đục trong nước; Các chất ô nhiễm như vật chất hạt, sulfur dioxide và oxit nitơ trong không khí; và có thể theo dõi nhiệt độ và thành phần khí của các bãi chôn lấp. Chức năng chính của nó là chuyển đổi các tín hiệu tương tự của các cảm biến này một cách chính xác để nó có thể cung cấp đánh giá môi trường và tuân thủ quy định trong thời gian thực.

Hệ thống xây dựng thông minh và kiểm soát môi trường:ABB AI835A được kết nối với các cảm biến xác định nhiệt độ của các bộ phận khác nhau của tòa nhà. Hệ thống quản lý tòa nhà có thể kiểm soát hệ thống sưởi, thông gió và điều hòa không khí của tòa nhà (HVAC) để duy trì số đọc nhiệt độ để mọi người có thể sống thoải mái. Nó cũng có thể kiểm tra mức độ ẩm bằng mô -đun. Hệ thống có thể kiểm soát một bộ tạo độ ẩm thông qua các phép đo độ ẩm chính xác.
