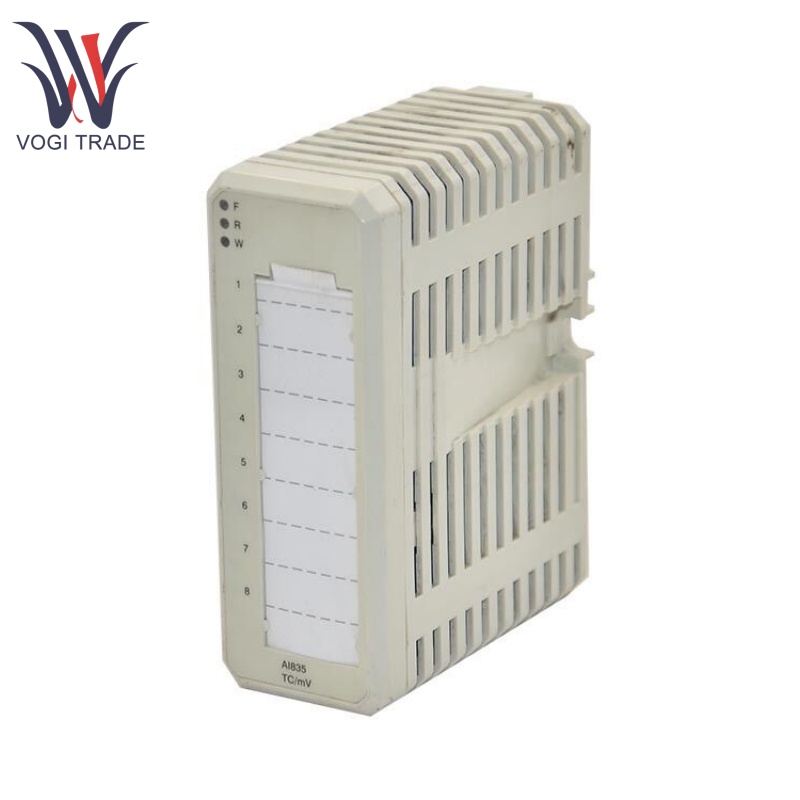

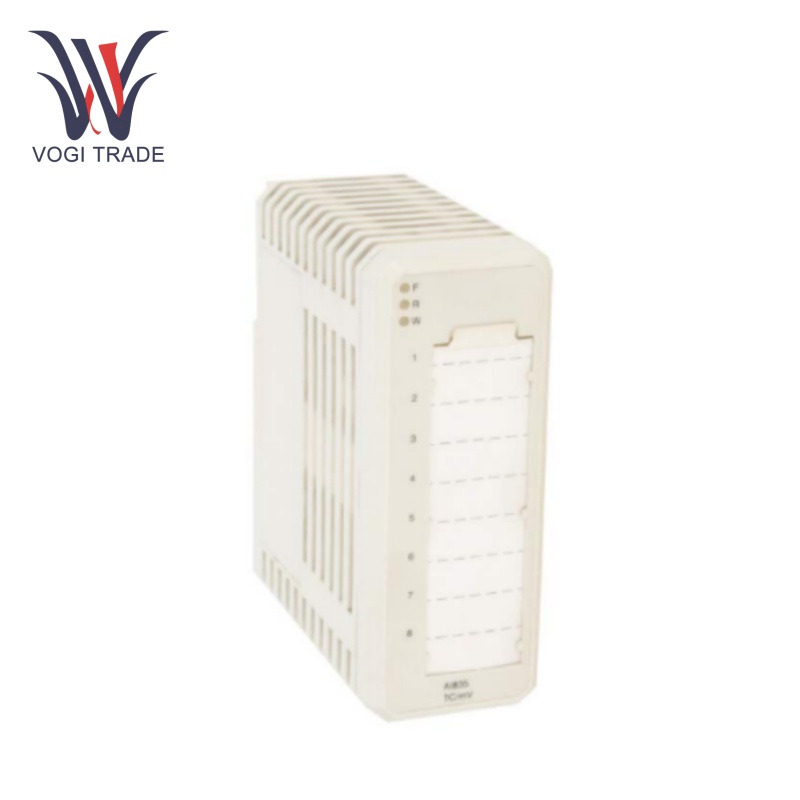

ABB AI835

Thông số kỹ thuật

Nguồn điện:24 VDC

Phạm vi điện áp đầu vào:-10 đến +10 V

Phạm vi hiện tại đầu vào:-20 có +20 nó có

Trở kháng đầu vào:10 MΩ

Phạm vi điện áp đầu ra:0 đến 10 V

Phạm vi hiện tại đầu ra:0 là 20 Ma

Trở kháng đầu ra:100 oh

Các loại cặp nhiệt điện có thể đo lường được:B, C, E, J, K, N, R, S, T

Nghị quyết:15 bit

Sự chính xác:± 0,1% của quy mô đầy đủ

Tuyến tính:± 0,05% quy mô đầy đủ

Tiếng ồn:<10 μv rms

Tỷ lệ từ chối chế độ chung (CMRR):> 120 dB

Nhiệt độ hoạt động:-25 ° C đến +70 ° C.

Nhiệt độ lưu trữ:-40 ° C đến +70 ° C.

Các tính năng chức năng

Mô-đun thu nhận tín hiệu chính xác cao:ABB AI835 Mô-đun đầu vào cặp nhiệt điện/mV ABB AI835 được thiết kế cho phép đo tín hiệu nhiệt chính xác và Millivolt với đầu vào khác biệt. Các tính năng ức chế nhiễu chế độ chung nâng cao cho độ chính xác ± 0,05%, được tối ưu hóa để theo dõi nhiệt độ công nghiệp và phát hiện tín hiệu cấp độ microvolt.

Phạm vi đo lường là linh hoạt và có thể định cấu hình:Mỗi kênh hỗ trợ phạm vi đo lường có thể định cấu hình, ví dụ: Phạm vi điện áp có thể được đặt từ tuyến tính từ -30 mV đến +75 mV. Hỗ trợ tối đa 8 loại cặp nhiệt điện bên ngoài: B, C, E, J, K, N, R, S & T. Tính linh hoạt của nó cho phép mô -đun dễ dàng được điều chỉnh để phù hợp với các loại cảm biến khác nhau để đáp ứng các ứng dụng trong các lĩnh vực khác nhau và cung cấp mức độ tùy chỉnh cao trong thiết kế hệ thống.

Nó cũng bao gồm một chức năng tuyến tính hóa:ABB AI835 tích hợp chức năng bù giao tiếp lạnh, thông qua nhiệt độ giao nhau lạnh đến nhiệt độ điểm tham chiếu (đường giao nhau) để bù chính xác trong đo cặp nhiệt điện, để đạt được phép đo nhiệt độ chính xác cao. Cộng với mô -đun cung cấp chức năng tuyến tính hóa, có thể nhận ra đầu ra tuyến tính của cặp nhiệt điện và các tín hiệu phi tuyến khác, cho phép hệ thống điều khiển được vận hành trực tiếp tiếp theo.

Phát hiện ngắt kết nối đầu vào và bảo vệ ngắn mạch đầu ra:ABB AI835 có chức năng phát hiện ngắt đầu vào tích hợp và có thể xác định xem hệ thống dây của cảm biến có bị ngắt kết nối trong thời gian thực hay không, đảm bảo độ tin cậy của hệ thống thu thập dữ liệu và hỗ trợ kích hoạt báo động hoặc các biện pháp khắc phục. Ngoài ra, ABB AI835 còn có bảo vệ ngắn mạch đầu ra để bảo vệ mô-đun và tải được kết nối khỏi thiệt hại khi mạch đầu ra ngắn.

Thiết kế Gasrelaxation:ABB AI835 cung cấp sự cô lập điện giữa các kênh đầu vào và đầu ra để ngăn chặn nhiễu điện ảnh hưởng đến tín hiệu đo. Thiết kế cô lập này làm giảm nguy cơ bị chấn động điện và thiệt hại thiết bị do tách mạch, cải thiện an toàn hệ thống đồng thời bảo vệ mô -đun và các thiết bị khác khỏi các lỗi điện.

Khả năng tương thích rộng với các đơn vị thiết bị đầu cuối đa mô-đun (MTU):ABB AI835 hỗ trợ phạm vi rộng của mô hình MTU bao gồm TU810, TU812, TU814, TU818, TU830 và TU833. Phạm vi tương thích rộng này mang lại rất nhiều tính linh hoạt để tích hợp vào các hệ thống để người dùng có thể chọn các MTU khác nhau theo nhu cầu đó để có được các khả năng chức năng bổ sung như điều hòa tín hiệu, chấm dứt cấu hình hoặc các tùy chọn kết nối.

Trường ứng dụng

Tự động hóa công nghiệp:Được sử dụng trong các ngành sản xuất như ô tô, điện tử và nhựa để giám sát và kiểm soát các biến quy trình khác nhau. ABB AI835 Quy trình sản xuất này phụ thuộc rất nhiều vào các quy trình kiểm soát và đảm bảo chất lượng, đạt được bằng cách chuyển đổi chính xác tín hiệu tương tự cảm biến. Điện trường cũng có thể được sử dụng để đo điện áp và dòng điện trong sản xuất các bảng mạch in để phát hiện và sửa nếu có bất kỳ sai lệch nào trong quy trình sản xuất.

Cung cấp năng lượng và DetaTCH:Việc thu thập dữ liệu quan trọng này từ ABB AI835 cũng sẽ có thể tối ưu hóa việc tạo ra năng lượng, ngăn ngừa lỗi thiết bị và cải thiện hiệu quả trong sản xuất năng lượng. Nó cũng có thể được sử dụng để theo dõi điện áp và dòng điện trong các mạng phân phối tại các trạm biến áp và điểm phân phối, cải thiện độ ổn định của lưới và đảm bảo chất lượng cung cấp điện.

Quy định môi trường:Giám sát môi trường | Mô-đun cung cấp chuyển đổi tương tự thành kỹ thuật số (ADC) chính xác với độ chính xác cao và cho phép kiểm soát chính xác quá trình được xử lý bằng nước để đáp ứng các tiêu chuẩn chất lượng. Nó có thể được tích hợp với các cảm biến tại các trạm giám sát chất lượng không khí để đo các chất ô nhiễm bao gồm vật chất hạt, sulfur dioxide và oxit nitơ, cung cấp dữ liệu thời gian thực hữu ích cho việc giám sát môi trường và tuân thủ các quy định.

Hệ thống xây dựng thông minh và kiểm soát môi trường:ABB AI835 có thể giao tiếp với các cảm biến đo nhiệt độ, độ ẩm và chất lượng không khí ở các khu vực khác nhau của tòa nhà. Chuyển đổi các tín hiệu tương tự này thành dữ liệu kỹ thuật số, mô -đun cho phép các hệ thống quản lý tòa nhà điều chỉnh hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC), hệ thống chiếu sáng và các dịch vụ xây dựng khác. Sử dụng trường hợp như phát hiện nhiệt độ và độ ẩm, tự động điều chỉnh cài đặt hệ thống HVAC khi cần thiết để duy trì môi trường trong nhà thoải mái cho người cư ngụ trong khi tối đa hóa tối ưu hóa tiêu thụ năng lượng.
