Thương hiệu: ABB
Mô tả:BAN ĐIỀU KHIỂN I/O IOEC
Tình trạng: Mới
Giấy chứng nhận:BÁO CÁO KIỂM TRA COO THƯ BẢO HÀNH
Bảo hành: 1 năm
Số lượng hàng tồn kho:6
Thời hạn thanh toán:T/T
Cảng vận chuyển: Hạ Môn

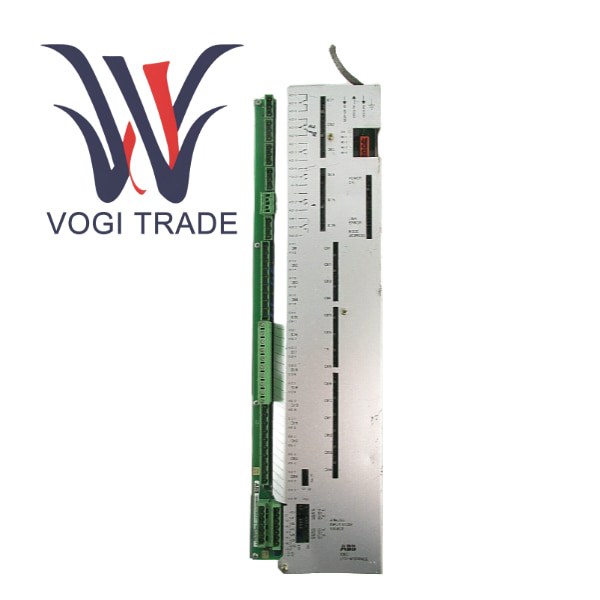

ABB 3BHB003041R0001 UFC719AE là bảng điều khiển I/O chuyên dụng được ABB thiết kế và sản xuất cho các hệ thống truyền động và tự động hóa công nghiệp. Theo bảng dữ liệu được cung cấp, thẻ bo mạch này không phải là thiết bị I/O mô-đun độc lập có thể được sử dụng trực tiếp tại chỗ mà được tích hợp như một thành phần chức năng cốt lõi vào một Bộ công cụ phức tạp hơn.
|
Sản xuất |
ABB |
|
Số mô hình: |
UFC719AE |
|
Số đặt hàng |
3BHB003041R0001 |
|
Danh mục |
Phụ tùng VFD |
|
nước xuất xứ |
Thụy Điển |
|
MÃ HS: |
8517795000 |
|
Kích thước |
45,7*5,1*16CM |
|
Kích thước đóng gói |
47*7.5*18CM |
|
Cân nặng |
1,3kg |
Phạm vi ngành áp dụng
Vì bảng điều khiển I/O này là một phần của bộ sản phẩm dòng ABB PMAC nên các ngành áp dụng cho 3BHB003041R0001 phụ thuộc hoàn toàn vào lĩnh vực ứng dụng của hệ thống PMAC. Các sản phẩm truyền động và tự động hóa của ABB được sử dụng rộng rãi trong
thiết bị gia công, xử lý vật liệu, máy đóng gói, máy in trong ngành sản xuất.
Việc điều khiển máy bơm, quạt, máy nén trong công nghiệp chế biến, thường gặp trong các ngành công nghiệp như kỹ thuật hóa học, dầu khí và khí tự nhiên, xử lý nước.
Cơ sở hạ tầng HVAC, tự động hóa tòa nhà.
Năng lượng, năng lượng tái tạo, thiết bị phụ trợ cho các nhà máy điện truyền thống.
So sánh ưu điểm và nhược điểm
| Thuận lợi |
Nhược điểm |
|
Đảm bảo chất lượng tại xưởng Là linh kiện ABB chính hãng nên chất lượng và hiệu suất hoàn toàn giống với thiết bị gốc |
Sản phẩm không độc lập Không thể mua riêng để phát triển dự án mới hoặc hệ thống không phải của ABB |
|
Khả năng tương thích hoàn hảo Được thiết kế đặc biệt cho bộ PMAC cụ thể, đảm bảo thay thế liền mạch mà không gặp vấn đề về tương thích |
Chi phí cao Là phụ tùng chính hãng của nhà máy nên giá thường cao hơn các loại thay thế thông thường |
|
Độ tin cậy cao Kế thừa đặc tính bền bỉ của sản phẩm công nghiệp ABB |
Tính linh hoạt hạn chế Chức năng và thông số kỹ thuật là cố định và không thể sửa đổi hoặc mở rộng theo yêu cầu |
|
Bảo trì đơn giản Có thể thay thế bằng board card mang lại hiệu quả bảo trì cao |
Sự phụ thuộc vào hệ sinh thái ABB Chỉ có thể sử dụng trong dòng sản phẩm cụ thể của ABB |
|
Hỗ trợ kỹ thuật Dịch vụ hỗ trợ kỹ thuật và bảo hành chính thức của ABB luôn sẵn sàng |
|
Hướng dẫn cài đặt
Lưu ý quan trọng! Vì 3BHB003041R0001 là card bo mạch được tích hợp trong bộ PMAC nên quá trình cài đặt không có nghĩa là lắp nó vào khung hoặc thanh ray DIN. Thay vào đó, trong trường hợp bảo trì, nó nên được thay thế trên bo mạch chủ bộ PMAC tương ứng. Hoạt động này phải được thực hiện bởi kỹ sư dịch vụ được ABB chứng nhận và phải tuân thủ nghiêm ngặt sổ tay bảo trì chính thức của ABB. Quy trình vận hành
Chuẩn bị an toàn
Mất điện hoàn toàn đảm bảo rằng toàn bộ bộ PMAC và các nguồn điện ngược dòng của nó đã bị ngắt kết nối hoàn toàn và quy trình khóa/gắn nhãn được thực thi.
Giải phóng năng lượng dư thừa. Đợi một khoảng thời gian vừa đủ để các tụ điện DC bus bên trong biến tần phóng điện hoàn toàn.
Các biện pháp chống tĩnh điện Đeo dây đeo cổ tay chống tĩnh điện và thao tác trên bàn làm việc chống tĩnh điện.
Loại bỏ bảng cũ
Mở vỏ của bộ PMAC, tìm bảng điều khiển I/O UF C719 AE.
Cẩn thận ngắt kết nối tất cả các dây cáp, đầu nối hoặc thiết bị đầu cuối được kết nối với bo mạch này và đánh dấu chúng để tránh nhầm lẫn.
Nới lỏng và tháo các vít hoặc kẹp cố định bảng.
Nhẹ nhàng tháo bo mạch cũ ra khỏi ổ cắm hoặc rãnh.
Cài đặt bảng mới
Kiểm tra trực quan bo mạch 3BHB003041R0001 mới xác nhận không có hư hỏng vật lý.
Căn chỉnh hướng và khéo léo, lắp theo chiều dọc bo mạch mới vào socket tương ứng trên bo mạch chính, đảm bảo tất cả các chân cắm đều vào đúng vị trí.
Sửa lại các vít hoặc kẹp của bảng.
Kết nối lại tất cả các dây cáp và đầu nối theo dấu, từng cái một và chắc chắn.
Bật nguồn và xác minh
Lắp ráp lại vỏ của bộ PMAC.
Nhả LOTO, bật nguồn từng bước theo quy trình.
Sử dụng ABB DriveComposer hoặc HMI liên quan để kiểm tra xem có bất kỳ mã lỗi nào liên quan đến I/O trong hệ thống hay không.
Kiểm tra các chức năng I/O để xác minh xem tín hiệu đầu vào có thể được đọc chính xác hay không và tín hiệu đầu ra có thể điều khiển chính xác thiết bị hiện trường hay không.
Một lần nữa, nhấn mạnh!! Quá trình cài đặt này liên quan đến thiết bị điện tử công suất cao. Vận hành không đúng cách có thể dẫn đến thương tích cá nhân nghiêm trọng hoặc hư hỏng thiết bị. Nghiêm cấm những người không chuyên nghiệp hoạt động.
