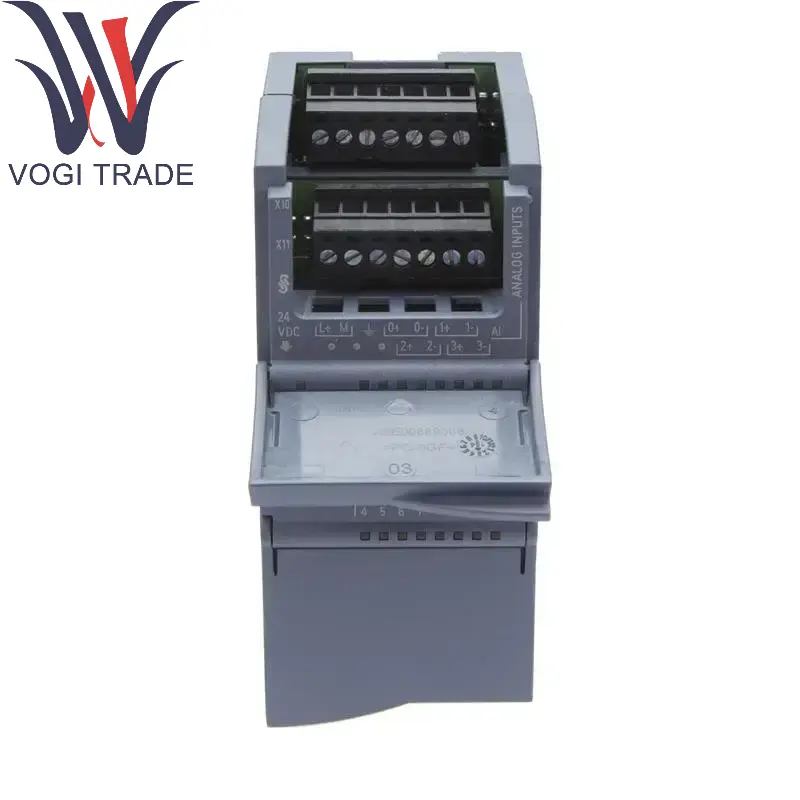

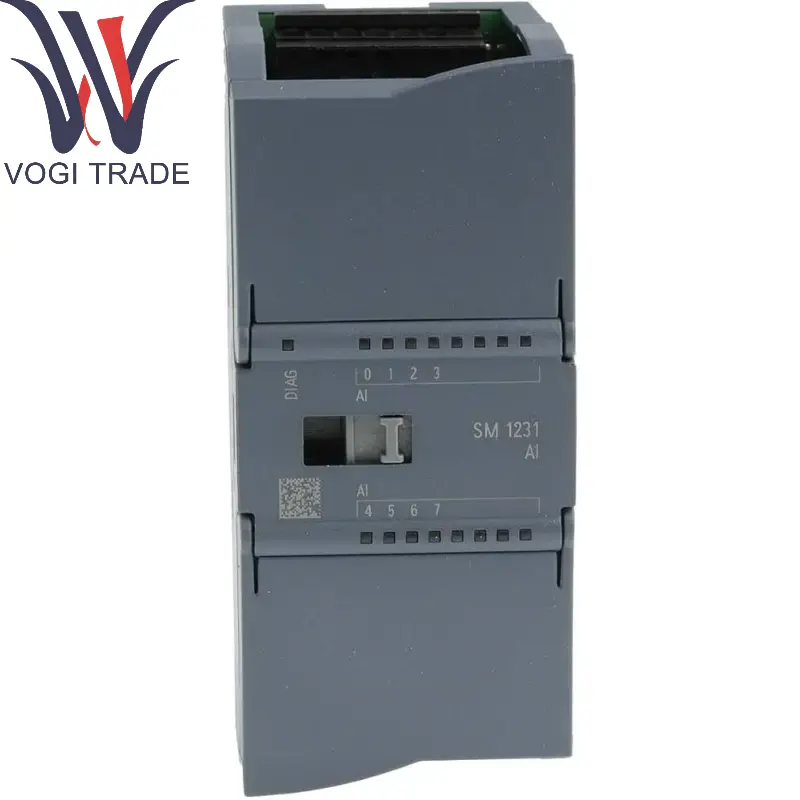

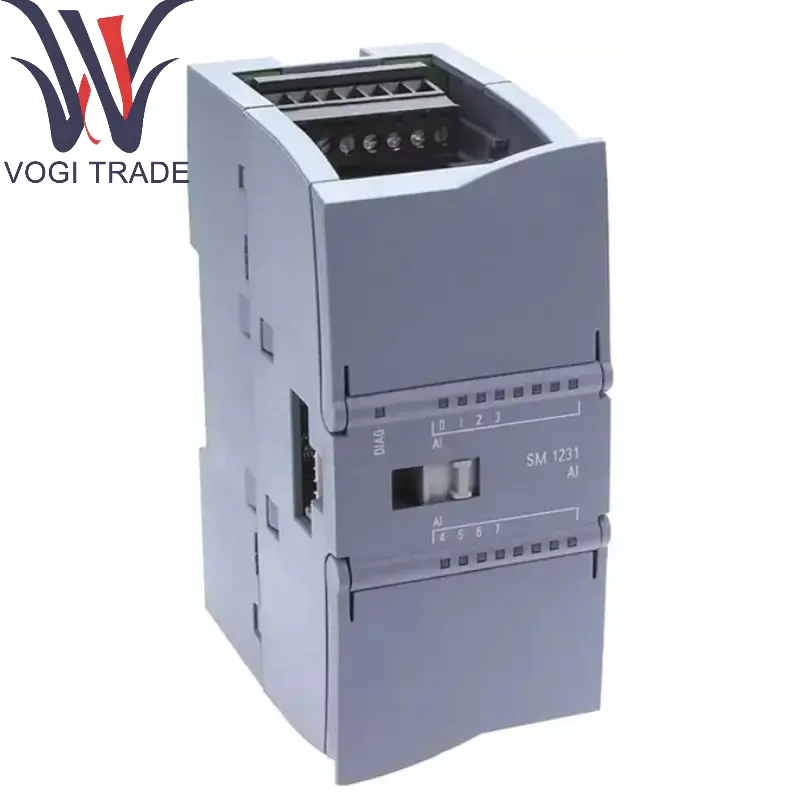

Siemens 6ES7231-4HF32-0XB0

Mô tả sản phẩm

Loại mô -đun: Mô -đun đầu vào tương tự nhỏ gọn để thu thập tín hiệu hiện tại.

Số lượng kênh: 8 đầu vào bị cô lập, mỗi kênh có thể được cấu hình độc lập.

Loại tín hiệu:

Hỗ trợ phép đo dòng điện 2 dây hoặc 4 dây.

Độ phân giải: 16 bit, chuyển đổi độ chính xác cao.

Phân lập điện: cách ly giữa các kênh và giữa các kênh và xe buýt mặt phẳng để tăng cường khả năng chống can thiệp.

Chức năng chẩn đoán: Siemens 6ES7231-4HF32-0XB0 hỗ trợ phát hiện ngắt kết nối, báo động quá mức, v.v., để tạo điều kiện khắc phục sự cố.

Các thông số kỹ thuật chính

Chi tiết tham số

Dòng điện phạm vi đầu vào: ± 20mA, 0/4-20ma (có thể định cấu hình phần mềm)

Độ phân giải 16 bit (bao gồm bit dấu hiệu)

Thời gian chuyển đổi 50 …s trên mỗi kênh (chế độ tốc độ cao), phù hợp để thu thập tín hiệu nhanh

Độ chính xác ± 0,3% (ở 25 ° C)

Trở kháng tải ≤300Ω (đầu vào hiện tại)

Điện áp nguồn 24V DC

Tiêu thụ năng lượng Giá trị điển hình 1W

Nhiệt độ hoạt động -20 ° C đến +60 ° C

Cấp độ bảo vệ IP20

Phương thức cấu hình qua bước 7 (cổng TIA) hoặc tệp GSD

Tính năng sản phẩm

Lấy mẫu tốc độ cao: Thời gian chuyển đổi 50SS/kênh, phù hợp để giám sát quy trình động.

Cấu hình linh hoạt: Mỗi kênh có thể được đặt độc lập thành 2 dây hoặc 4 dây để đáp ứng các yêu cầu cảm biến khác nhau.

Thiết kế nhỏ gọn: Cấu trúc mô-đun, có thể hoán đổi nóng.

Chẩn đoán tích hợp: Giám sát thời gian thực về trạng thái tín hiệu, cải thiện độ tin cậy của hệ thống.

Khả năng tương thích: Tích hợp liền mạch với hệ thống ET 200SP, hỗ trợ cho truyền thông Profinet hoặc Profibus.

Khu vực ứng dụng

Tự động hóa công nghiệp: Siemens 6ES7231-4HF32-0XB0 được sử dụng để thu thập tín hiệu tương tự của các hệ thống PLC.

Kiểm soát quá trình: Siemens 6ES7231-4HF32-0XB0 Máy phát nhiệt độ kết nối, cảm biến áp suất, đồng hồ đo lưu lượng, v.v.

Việc thu thập dữ liệu tốc độ cao: chẳng hạn như giám sát chất lượng dây chuyền sản xuất, các vòng kiểm soát phản hồi nhanh.

Quản lý năng lượng: Hệ thống giám sát hiện tại/điện.

Thiết bị kiểm tra: Đo lường mức độ chính xác cao trong phòng thí nghiệm hoặc băng ghế kiểm tra dây chuyền sản xuất.

Cài đặt và cấu hình

Đơn vị cơ sở: Siemens 6ES7231-4HF32-0XB0 cần được khớp với mô hình tương ứng của cơ sở ET 200SP.

Phần mềm lập trình: Cấu hình tham số thông qua Cổng Siemens TIA hoặc Bước 7.

Phương pháp nối dây: Sử dụng đầu cuối kẹp lò xo hoặc đầu nối vít.

Ghi chú

Đổi đất và che chắn: Siemens 6ES7231-4HF32-0XB0 được khuyến nghị để che chắn các đường tín hiệu tương tự để giảm nhiễu điện từ.

Yêu cầu môi trường: Tránh nhiệt độ cao, độ ẩm cao hoặc môi trường rung mạnh.

Hiệu chuẩn: Hiệu chuẩn thường xuyên có thể được yêu cầu sau khi sử dụng lâu dài để đảm bảo độ chính xác.
