GE DS200TCCBG1ALC

Tổng quan về sản phẩm

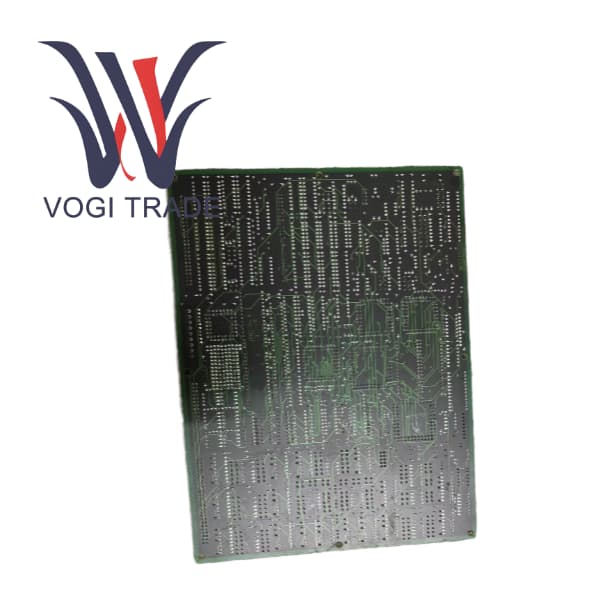

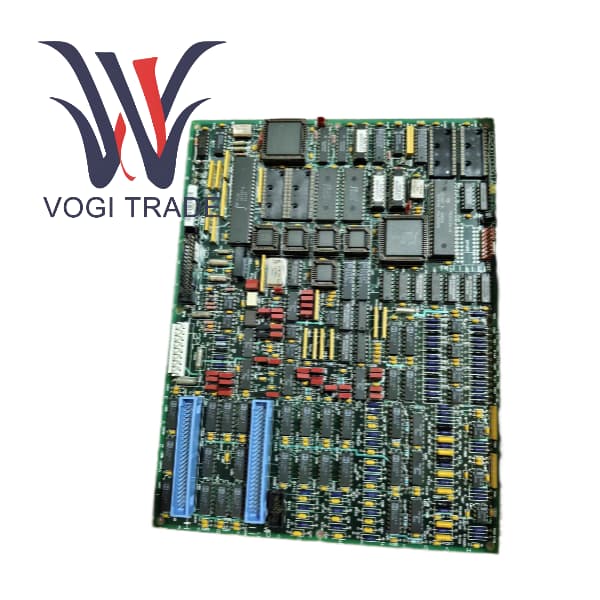

GE DS200TCCBG1ALC là bo mạch I/O analog mở rộng đa năng được General Electric thiết kế cho hệ thống điều khiển tuabin khí SPEEDTRONIC Mark V LM được lắp đặt ở vị trí 3 của lõi điều khiển. Chức năng chính của bảng này là xử lý các tín hiệu tương tự khác nhau từ hiện trường và chuyển đổi chúng thành thông tin kỹ thuật số mà hệ thống điều khiển có thể hiểu và xử lý. Đồng thời, nó còn có thể chuyển đổi các lệnh điều khiển thành tín hiệu analog và xuất ra bộ truyền động. Bảng mạch đóng vai trò là cầu nối quan trọng kết nối thế giới vật chất với hệ thống điều khiển kỹ thuật số.

Kịch bản ca sử dụng

Người bảo vệ sự vận hành ổn định của các nhà máy điện

Trong nhà máy điện chu trình hỗn hợp lớp 9F, tuabin khí GE 7FA đang hoạt động hết công suất. Thẻ hội đồng DS200TCCB hoạt động như một người lính gác không biết mệt mỏi, luôn hoàn thành nhiệm vụ của mình.

Việc giám sát nhiệt độ được thực hiện thông qua 14 kênh RTD, giám sát liên tục các điểm chính như nhiệt độ khí thải của tuabin và nhiệt độ vòng bi. Bất kỳ sự gia tăng nhiệt độ bất thường nào đều được ghi lại ngay lập tức và kích hoạt cảnh báo hoặc bảo vệ giảm tải.

Các thông số công suất được bảo vệ an toàn bằng cách nhận tín hiệu từ PT và CT, đồng thời tính toán công suất tác dụng và công suất phản kháng của máy phát theo thời gian thực. Những dữ liệu này không chỉ được hiển thị trên màn hình của người vận hành mà còn đóng vai trò là tín hiệu phản hồi cốt lõi để điều khiển tải tuabin và đồng bộ hóa lưới điện.

Các hệ thống phụ trợ cảm nhận nhiều bộ truyền áp suất và mức trong nhà máy cũng được kết nối với TCCB. Ví dụ, nếu tín hiệu áp suất dầu bôi trơn giảm xuống dưới ngưỡng an toàn, TCCB sẽ báo cáo ngay thông tin này và kích hoạt quy trình tắt khẩn cấp để ngăn chặn các vòng bi tuabin đắt tiền bị hỏng do thiếu dầu.

Chính xác là với bo mạch I/O đáng tin cậy và chính xác như DS200TCCBG1ALC, hệ thống điều khiển Mark V LM phức tạp có thể tiến hành giám sát và bảo vệ toàn diện tuabin, đảm bảo nhà máy điện vận hành an toàn, hiệu quả và ổn định.

Các vấn đề gặp phải trong quá trình sử dụng

Nhiễu tín hiệu

Trong các nhà máy điện có môi trường điện từ phức tạp, tín hiệu analog dễ bị nhiễu, dẫn đến kết quả đo bị lệch hoặc nhảy vọt. Che chắn và tiếp đất tốt là rất quan trọng.

Lỗi cấu hình

Nếu chọn số tỷ lệ không chính xác cho kênh RTD trong bộ cấu hình I/O, nó sẽ gây ra sai lệch đáng kể về chỉ số nhiệt độ.

Cài đặt jumper bảng đầu cuối

Trên bảng đầu cuối TBCB có các nút nhảy phần cứng để thiết lập phạm vi tín hiệu mA. Nếu cài đặt jumper không khớp với đầu ra của bộ phát tại chỗ, tín hiệu sẽ không được đọc chính xác.

Lỗi thẻ bảng

Mặc dù có thiết kế chắc chắn nhưng khi làm việc trong môi trường nhiệt độ cao, độ ẩm cao trong thời gian dài, các linh kiện trên bo mạch vẫn có thể bị cũ hoặc hỏng hóc, biểu hiện như việc đọc kênh bất thường, ngắt kết nối card bo mạch, v.v.

Thay thế và tương thích

Thay thế chính thức

Giải pháp thay thế an toàn nhất là sử dụng bo mạch mới cùng model DS200TCCB. GE có thể phát hành phiên bản sửa đổi phần cứng với các hậu tố như G1, ALC, v.v. miễn là mẫu chính giống nhau thì chúng thường tương thích.

Thay thế chức năng

Trong các hệ thống không phải Mark V hoặc các dự án cải tiến, bạn có thể cân nhắc sử dụng mô-đun I/O phổ thông của bên thứ ba để đạt được các chức năng tương tự. Tuy nhiên, điều này đòi hỏi phải thiết kế lại logic điều khiển nối dây và ghi, việc này cực kỳ tốn công sức. Nó thường chỉ được xem xét khi nâng cấp toàn bộ hệ thống.
