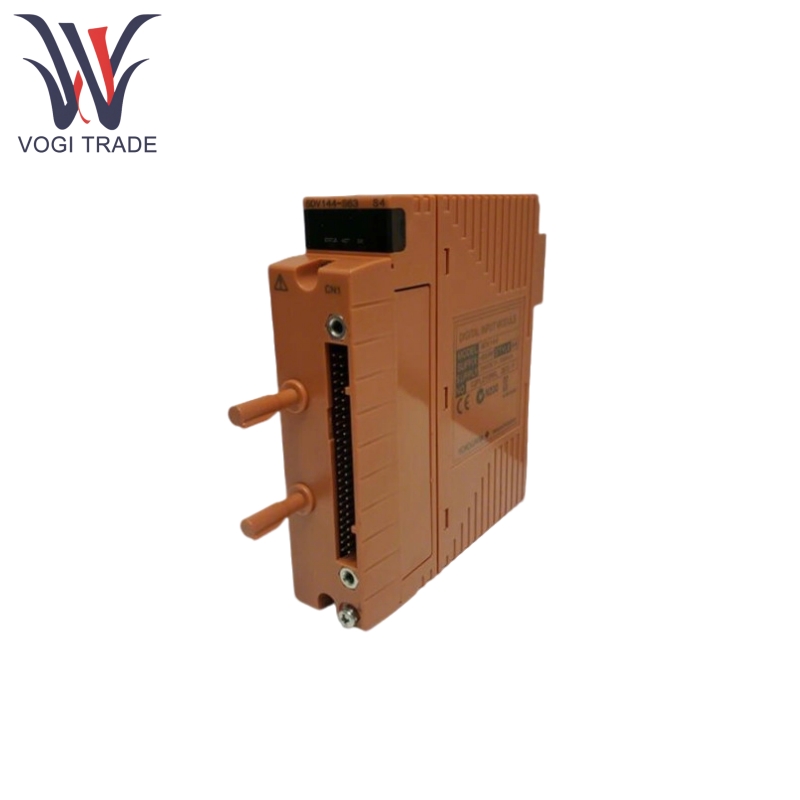

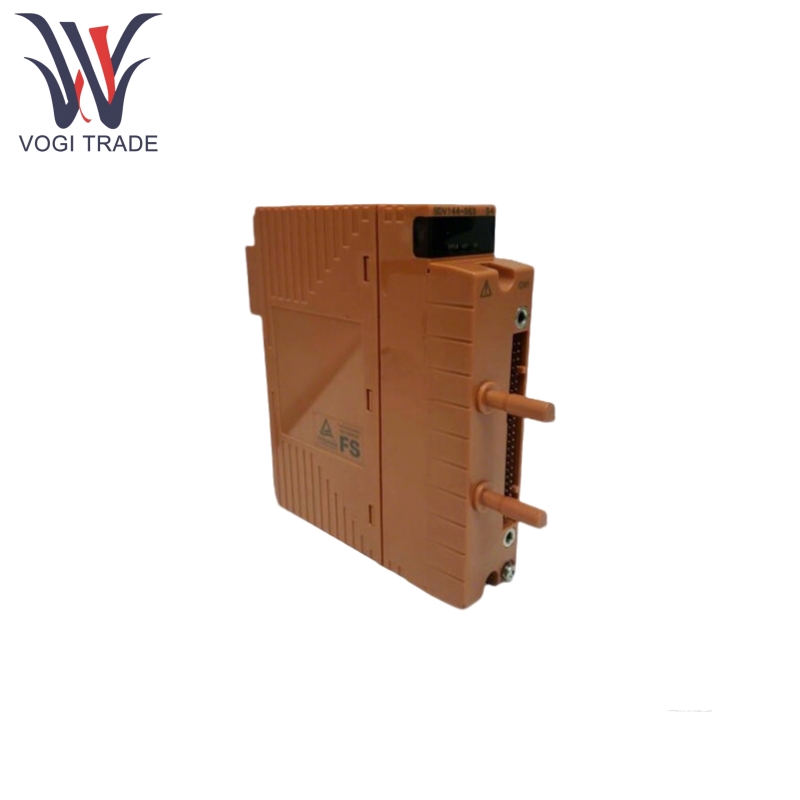

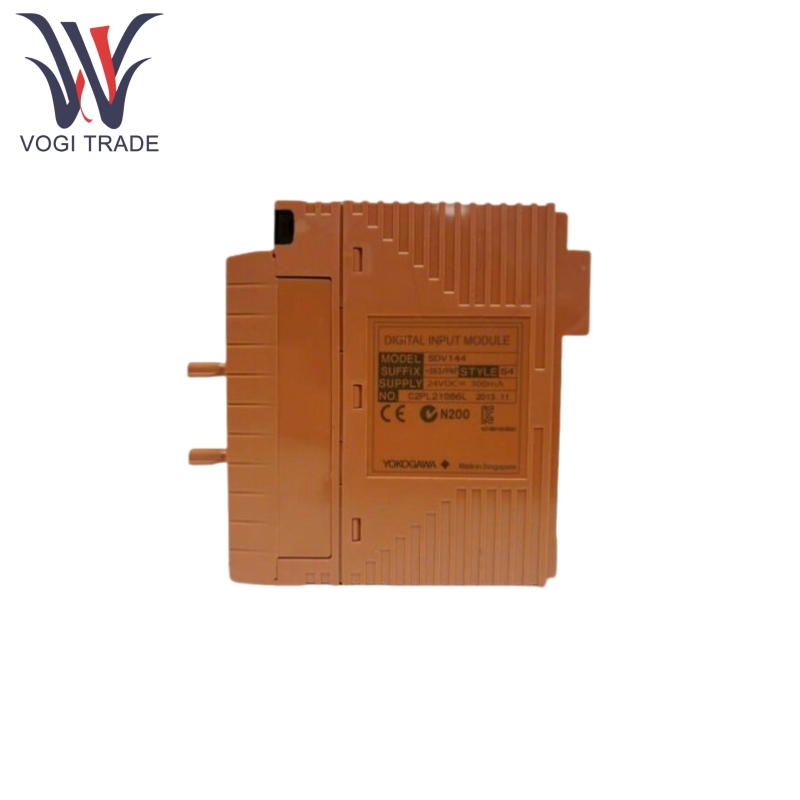

Yokogawa SDV144-S63

Thương hiệu: Yokogawa
Mô tả: Mô -đun đầu vào kỹ thuật số
Điều kiện: Thương hiệu mới
Giấy chứng nhận: Thư bảo hành báo cáo kiểm tra COO
Bảo hành: 1 năm
Hàng tồn kho Qty: 4
Thời hạn thanh toán: T/T.
Cảng vận chuyển: Thâm Quyến
Yokogawa SDV144-S63 chủ yếu được sử dụng để nhận tín hiệu tiếp xúc không có điện áp trường và chuyển đổi chúng thành tín hiệu kỹ thuật số có thể nhận dạng hệ thống để truyền đến bộ điều khiển an toàn.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	Yokogawa
Số mô hình	SDV144
Số đặt hàng	SDV144-S63
Danh mục	FIO
Đất nước xuất xứ	Nhật Bản
Mã HS	9032900090
Kích thước	14144cm
Cân nặng	0,6kg

Tính năng sản phẩm

Yokogawa SDV144-S63 có đầu vào kỹ thuật số 16 kênh với thiết kế cách ly cấp độ mô-đun để tránh nhiễu tín hiệu liên kênh.

Yokogawa SDV144-S63 có thể được cấu hình ở chế độ dự phòng kép để tăng cường độ tin cậy của hệ thống và phù hợp cho các kịch bản bảo mật cao.

Yokogawa SDV144-S63 tuân thủ G3 tiêu chuẩn của ISA và có phạm vi nhiệt độ hoạt động từ -20 đến 70 ° C, thích nghi với môi trường công nghiệp ở nhiệt độ cao.

Yokogawa SDV144-S63 có thể được trang bị bộ chuyển đổi giao diện cáp tín hiệu (mã hậu tố, 6 6) để hỗ trợ kết nối cáp tín hiệu chuyên dụng (ví dụ: AKB331) để đơn giản hóa hệ thống dây điện trường.

Yokogawa SDV144-S63 có thể được mã hóa tùy chọn với tùy chọn/PRP, để tránh mô-đun chèn sai thông qua cơ chế chống MIS của cáp tín hiệu (cáp tín hiệu có tùy chọn/SDV144).

Yokogawa SDV144-S63 hỗ trợ phát hiện lỗi nối dây trường (với các thành phần chẩn đoán SCB100/SCB110):

SCB100: Để phát hiện các lỗi mạch mở khi tín hiệu thường là tắt.

SCB110: Để phát hiện các lỗi ngắn mạch khi tín hiệu thường là trên mạng.

Sản phẩm sử dụng nguyên tắc

Yokogawa SDV144-S63 có thể chuyển đổi tín hiệu tiếp xúc không điện áp của thiết bị hiện trường thành tín hiệu kỹ thuật số có thể được xử lý bởi bộ điều khiển an toàn và logic làm việc cụ thể như sau:

Tiếp nhận tín hiệu: Hành động tiếp xúc của thiết bị hiện trường (BẬT/TẮT) thay đổi điện trở mạch đầu vào (trên 1kΩ, tắt ≥ 100kΩ), mô -đun nhận ra trạng thái tín hiệu bằng cách phát hiện sự thay đổi điện trở.

Chuyển đổi tín hiệu: Thay đổi điện trở được chuyển đổi thành số lượng kỹ thuật số (0/1), được xử lý bởi mạch bên trong và sau đó được truyền đến bộ điều khiển an toàn thông qua cáp tín hiệu.

Dự phòng: Trong cấu hình dự phòng kép, hai mô-đun SDV144-S63 thu thập tín hiệu đồng bộ và bộ điều khiển an toàn so sánh hai tín hiệu để đảm bảo rằng không có dữ liệu nào bị mất trong trường hợp lỗi mô-đun duy nhất.

Chẩn đoán lỗi: Nếu cần phải phát hiện mở hoặc ngắn mạch dây, cần phải kết nối SCB100 (phát hiện mạch mở khi tắt bình thường) hoặc SCB110 (phát hiện ngắn mạch khi BẬT bình thường) theo chuỗi giữa thiết bị hiện trường và mô -đun và kết quả chẩn đoán được tải lên cùng với tín hiệu.

Tham số sản phẩm

Sau đây là tham số chi tiết Yokogawa SDV144-S63

Danh mục tham số	Thông số kỹ thuật cụ thể
Số lượng kênh đầu vào	16 kênh (cách ly cấp mô-đun)
Loại tín hiệu đầu vào	Tín hiệu tiếp xúc không điện áp (điện trở ≤ 1 kΩ trong trạng thái, điện trở ≥ 100 kΩ ở trạng thái tắt)
Đầu vào hiện tại	6 Ma ± 20% (với nguồn điện 24 V DC bên ngoài, ở mức 0 Ω đầu vào)
Xếp hạng liên hệ	24 V dc (+20%/-10%), hiện tại ≥ 10 mA
Yêu cầu cung cấp điện bên ngoài	24 V dc (+20%/-10%), công suất hiện tại 200 mA
Điện áp đầu vào tối đa tức thời	30.0 trong DC
Thời gian phản hồi đầu vào	Tối đa 40 ms
Chịu được điện áp	2 kV ac giữa tín hiệu đầu vào và hệ thống trong 1 phút, 16 dòng đầu vào được kết nối chung
Tiêu thụ hiện tại	Tối đa 290 Ma (5 trong DC) Tối đa 140 Ma (24 trong DC)
Kết nối bên ngoài	Cáp tín hiệu chuyên dụng (AKB331), Bộ điều hợp giao diện cáp tín hiệu
