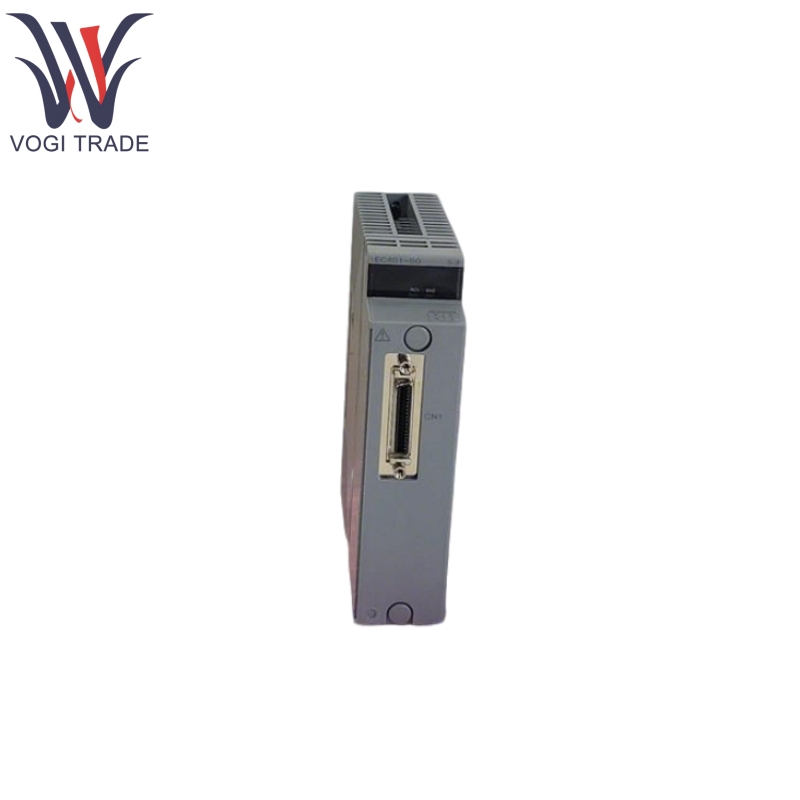

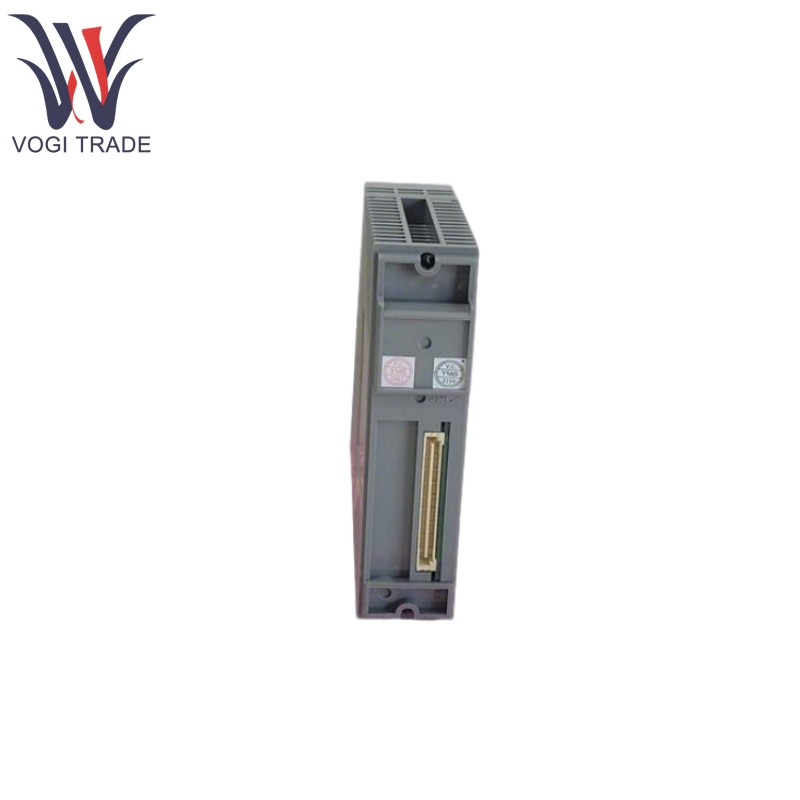

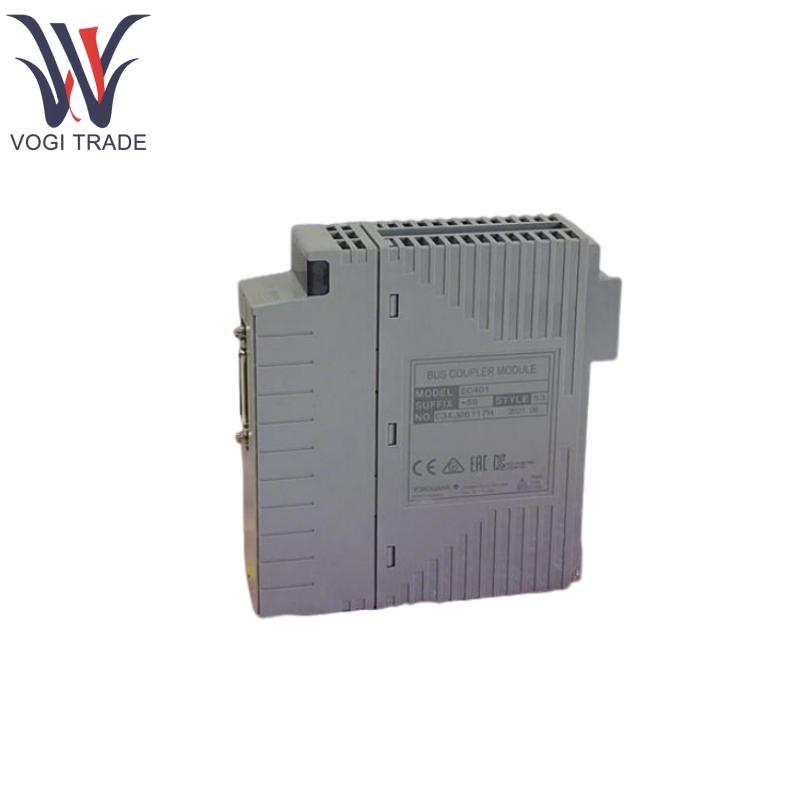

Yokogawa EC401-50

Tính năng sản phẩm

Chức năng Yokogawa EC401-50 là chức năng giao diện xe buýt ESB

Yokogawa EC401-50 Số đơn vị có thể kết nối là tối đa. 9 đơn vị (*1)

Tốc độ truyền Yokogawa EC401-50 là 128 Mbps (truyền dữ liệu mô-đun I/O)

Khoảng cách truyền truyền Yokogawa EC401-50 là tối đa. 10 m

Yokogawa EC401-50 Tiêu thụ hiện tại là 0,5 A

Sản phẩm sử dụng nguyên tắc

Yokogawa EC401-50 nhận ra giao tiếp dữ liệu hai chiều giữa bộ điều khiển trường và đơn vị nút thông qua giao thức Bus ESB và logic hoạt động cốt lõi của nó như sau:

Kết nối vật lý:

Yokogawa EC401-50 được cài đặt trong khe cắm được chỉ định (khe 7 hoặc 8) của bộ điều khiển trường và được kết nối với bộ phận nút thông qua cáp bus ESB để tạo thành mạng điều khiển phân tán.

Truyền dữ liệu:

Yokogawa EC401-50 truyền dữ liệu mô-đun I/O với tốc độ 128 Mbps, hỗ trợ giao tiếp song song giữa nhiều đơn vị nút (tối đa 9) và đảm bảo tương tác thời gian thực của các lệnh điều khiển và dữ liệu trường.

Cơ chế dự phòng:

Trong cấu hình dự phòng kép, hai mô -đun được kết nối với hai xe buýt ESB độc lập và khi một bus bị hỏng, nó sẽ tự động chuyển sang xe buýt khác để đảm bảo tính liên tục liên tục.

Tiêu chuẩn hóa:

Yokogawa EC401-50 tuân thủ các thông số kỹ thuật truyền thông của hệ thống VP Yokogawa Centum đảm bảo sức mạnh tổng hợp với các thành phần khác trong hệ thống.

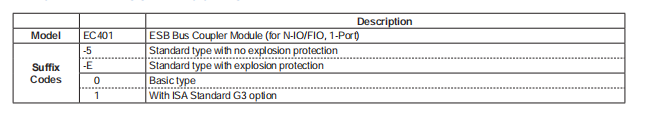

Thông tin đặt hàng

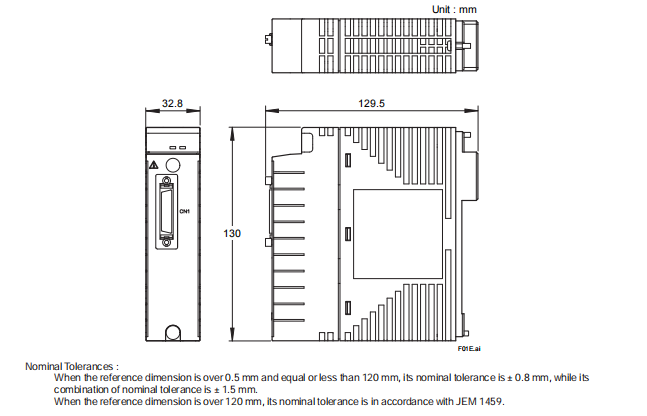

Các hình ảnh sau đây cho thấy bản vẽ chi tiết sản phẩm và dữ liệu của Yokogawa EC401-50.
