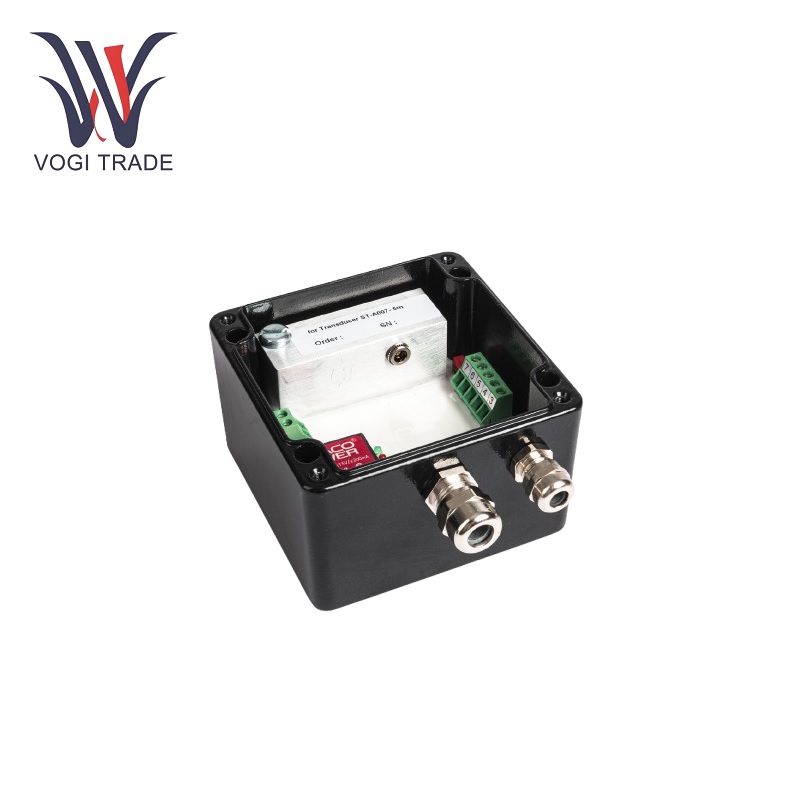

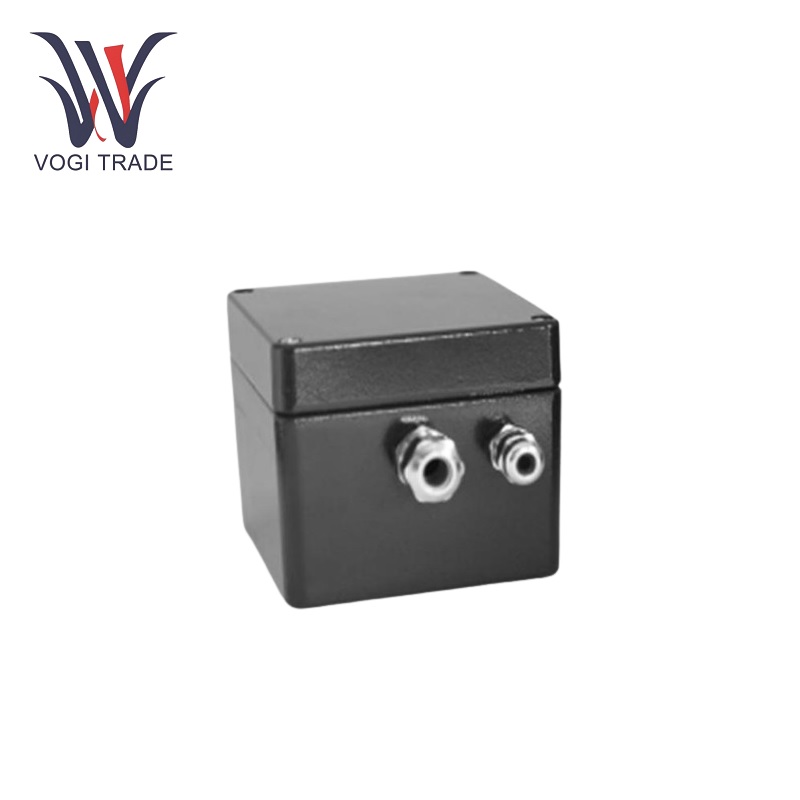

Rung TSW101M1

Phạm vi đo lường:Rung TSW101M1 cung cấp phạm vi đo động là 125 μM pp, 250 μm pp và 500 μm pp, có thể được chọn bằng một công tắc DIP. Điều này cho phép độ rung trên trục được đo theo nhu cầu cụ thể của ứng dụng.

Dải tần số:Nó có dải tần số 1-1000 Hz với bộ lọc băng thông 20 dB/thập kỷ. Các rung động bên dưới dải tần số phát hiện ở các cực trị tần số thấp và cao. Điều này có nghĩa là các rung động trong dải tần này có thể dễ dàng đo lường và phân tích, điều này rất quan trọng để phát hiện và chẩn đoán nhiều vấn đề cơ học liên quan đến trục quay.

OTín hiệu Utppt:Nó cung cấp hai loại đầu ra tương tự. Một hoạt động trong phạm vi 4 đến 20 mA với tải tối đa 500 ω, trong đó bộ so sánh thường được sử dụng để truyền tín hiệu rung được đo đến các hệ thống điều khiển hoặc giám sát khác. Cái còn lại là đầu ra điện áp tín hiệu khoảng cách tĩnh với độ nhạy 4mV/μm sau khi tăng độ rung. Đầu ra điện áp này được bảo vệ ngắn mạch và tách rời với nhiễu, do đó, điện trở tải ≥ 20kΩ được cho phép.

Không điều chỉnh Zero/4Ma:Sự điều chỉnh bằng không của rung động TSW101M1 có thể điều chỉnh thông qua chiết áp để đảm bảo độ chính xác. Khi máy tắt, nhiễu tín hiệu nhỏ có thể khiến đầu ra 4mA bị lệch. Sau đó, bộ điều chỉnh có thể được điều chỉnh để đầu ra đọc trở lại vị trí 4MA, với mức bù trung gian xấp xỉ ± 0,15mA.

Phạm vi nhiệt độ hoạt động:Phạm vi nhiệt độ hoạt động là -25 đến 85 ° C và có thể được áp dụng trong nhiều môi trường công nghiệp khác với các quy trình sản xuất khác nhau.

Tính năng sản phẩm

Đo lường không tiếp xúc:Rung TSW101M1 được thiết kế để đo không tiếp xúc với rung động trục tương đối. Cài đặt cảm biến gần sẽ đo chính xác chuyển động của trục mà không cần tiếp xúc trực tiếp với cơ thể/thành phần. Điều này không chỉ ngăn chặn thiệt hại cho trục, mà còn có lợi thế là tạo ra các phép đo đáng tin cậy và nhất quán hơn theo thời gian.

FChỉ định AULT:Chức năng chỉ báo lỗi bên trong kiểm soát thiết bị. Một dấu hiệu lỗi xảy ra nếu đối tượng đo nằm ngoài phạm vi đo hoặc nếu chính cảm biến lân cận được mở hoặc rút ngắn hoặc nếu kết nối cáp bị gián đoạn. Điều này được hỗ trợ bởi tín hiệu 2MA từ đầu ra tương tự và đèn LED màu đỏ, cho phép xác định nhanh các lỗi có thể có trong hệ thống đo lường.

Cấu hình linh hoạt:Phạm vi đo động có thể chọn và điểm không điều chỉnh có thể cung cấp tính linh hoạt cấu hình cho độ rung TSW101M1. Các cài đặt có thể dễ dàng được tùy chỉnh theo các đặc điểm của đối tượng được đo và các yêu cầu ứng dụng, đảm bảo phép đo đạt được độ chính xác và hiệu suất tốt nhất.

Phạm vi ứng dụng

Giám sát máy móc công nghiệp:Rung TSW101M1 được sử dụng rộng rãi để theo dõi rung động của máy móc quay trong ngành sản xuất, sản xuất điện, dầu khí. Bằng cách liên tục đo và phân tích rung động trục, nó có thể phát hiện các lỗi cơ học (mất cân bằng, sai lệch và hao mòn mang) và cho phép duy trì phòng ngừa, do đó giảm thời gian chết không có kế hoạch.

Kiểm tra và nghiên cứu ô tô:Thiết bị có thể được sử dụng trong băng ghế thử nghiệm động cơ, hộp số và trục trong ngành công nghiệp ô tô. Bằng cách thực hiện các phép đo rung chính xác trong các giai đoạn phát triển và thử nghiệm, nó có thể đảm bảo rằng thiết kế và hiệu suất của các thành phần ô tô được tối ưu hóa ở mức độ lớn nhất, cũng như chẩn đoán và khắc phục sự cố liên quan đến rung động.

Không gian vũ trụ và phòng thủ:Trong ứng dụng này, phép đo chính xác rung động trục là rất cần thiết cho hoạt động an toàn và đáng tin cậy của động cơ máy bay, cánh quạt trực thăng và các thành phần quan trọng khác. Rung TSW101M1 có thể được sử dụng trong thử nghiệm mặt đất, thử nghiệm chuyến bay và hoạt động tại chức, cung cấp thông tin có giá trị để hỗ trợ lập kế hoạch bảo trì và chẩn đoán lỗi.
