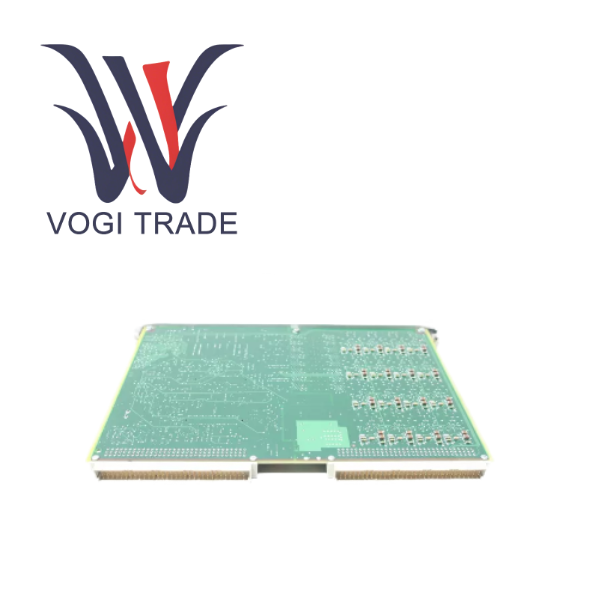

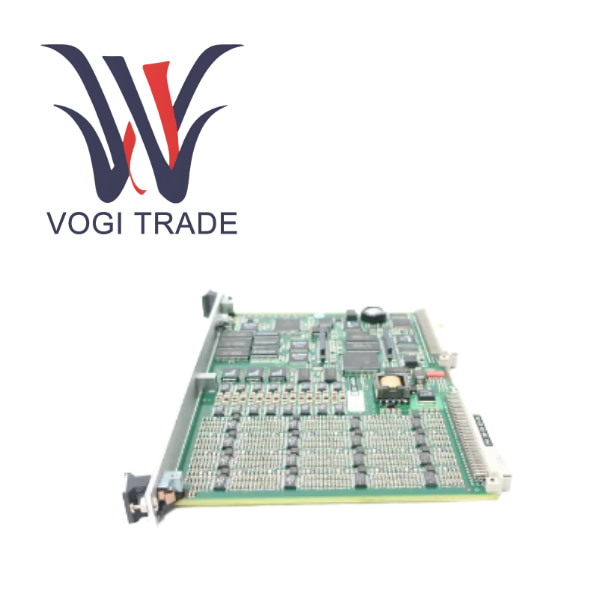

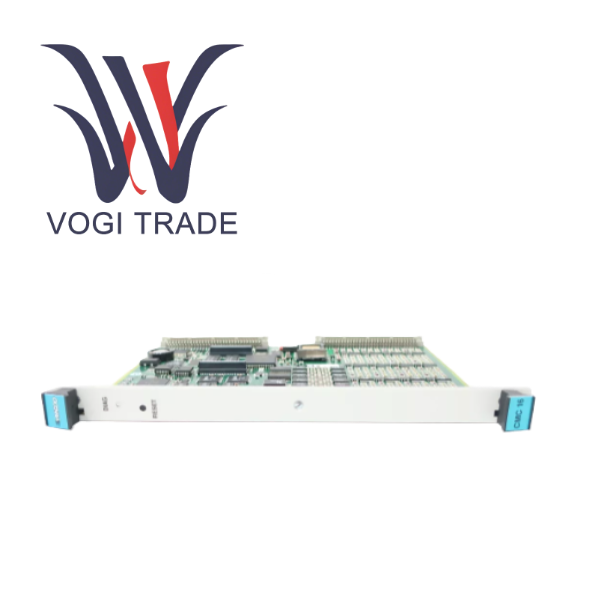

Rung CMC16 200-530-012-012

Thông số kỹ thuật và thông số sản phẩm

Dòng sản phẩm       Hệ thống giám sát tình trạng máy đo độ rung VM600

Loại mô-đun         Thẻ giám sát tình trạng

Người mẫu                  CMC16

Mã đơn hàng      200-530-SSS-HHh

Thông số kênh và đầu vào

Số lượng kênh động           16, mỗi kênh có thể được định cấu hình độc lập

Tính linh hoạt của kênh

4 kênh đầu tiên                         Có thể được định cấu hình làm Đầu vào tín hiệu động hoặc Đầu vào tham chiếu tốc độ/pha

12 kênh tiếp theo video

Bộ chuyển đổi A/D                           ADC 14-bit độc lập trên mỗi kênh. Dữ liệu truyền tới PC là 12 bit + bit dấu

Tốc độ lấy mẫu tối đa            51,2 kHz mỗi kênh

Dải điện áp đầu vào                  0,1, 0,2, 0,5, 1,0, 2,0, 4,0, 10,0, 20,0 V FS

Dải điện áp đầu vào                 -24V đến +24V FS

Bộ lọc khử răng cưa                     Bộ lọc khử răng cưa theo dõi độc lập, có thể lập trình, suy giảm >70 dB ở 1,56 lần tần số cắt

Tỷ lệ tín hiệu trên tạp âm                 >70 ​​dB lên đến 10 kHz, >60 dB ở 20 kHz

Khả năng xử lý tín hiệu

Độ phân giải FFT                          Lên tới 3200 dòng

Lấy mẫu đồng bộ               Hỗ trợ theo dõi đơn hàng dựa trên tốc độ, trong phạm vi 15 RPM đến 30.000 RPM

Lấy mẫu không đồng bộ             Hỗ trợ lấy mẫu dải tần số cố định, lên đến 20 kHz

Đầu ra xử lý                     Mỗi kênh có thể tạo ra 10 đầu ra xử lý có thể cấu hình đầy đủ, bao gồm

Giá trị miền thời gian                  RMS, Đỉnh, Đỉnh-Đỉnh, Đỉnh thật, Đỉnh thật, Khoảng cách, Smax

Giá trị miền tần số          Năng lượng dải tần số có thể định cấu hình tùy ý

Cảnh báo                                      Mỗi đầu ra xử lý có thể được định cấu hình với 6 cảnh báo có thể định cấu hình với vùng chết trễ

Truyền thông và lưu trữ

Giao diện truyền thông          Ethernet và liên kết nối tiếp RS-485

Bộ nhớ đệm tích hợp           1 MByte RAM để lưu dữ liệu vào bộ nhớ đệm trong thời gian gián đoạn kết nối mạng tạm thời

Bộ xử lý                                Bộ vi điều khiển Zilog Z8S180 + Motorola 56002 DSP

Vật lý và Môi trường

Kiến trúc                            VME

Kích thước HxWxD                            262 mm x 20 mm x 187 mm

Nhiệt độ hoạt động           -25°C đến +65°C

Nguồn điện                          5 VDC ± 5%, Công suất tiêu thụ 15W

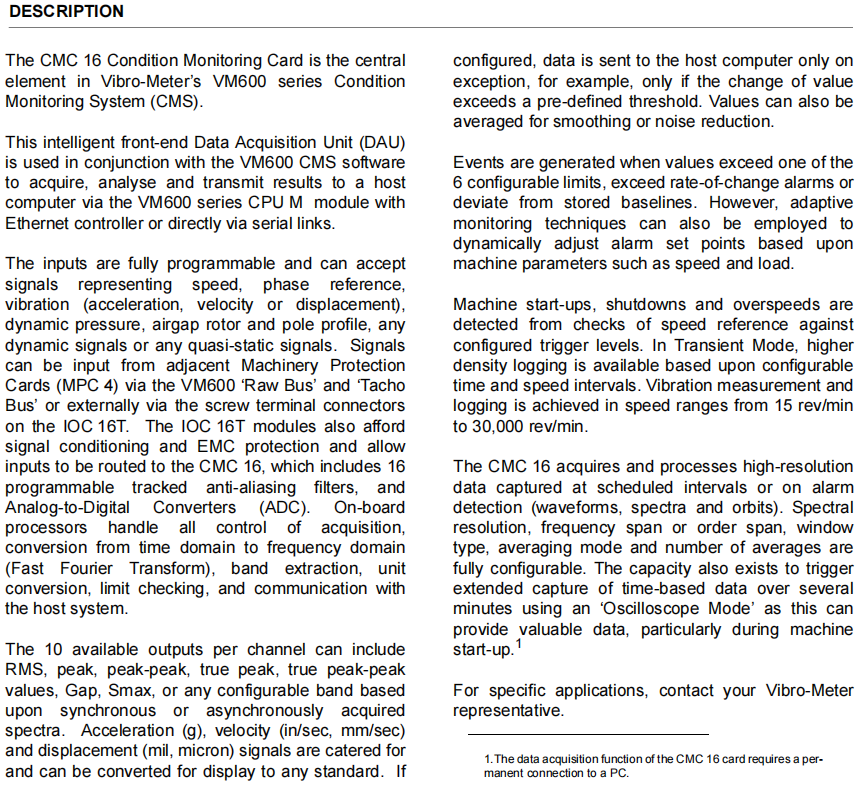

Tính năng chức năng sản phẩm

Thu thập đồng bộ 16 kênh thực sự

Mỗi kênh có một bộ lọc khử răng cưa và ADC độc lập, đảm bảo tất cả 16 tín hiệu được đồng bộ hóa hoàn toàn về mặt thời gian. Điều này rất quan trọng đối với các phân tích nâng cao như theo dõi quỹ đạo và cân bằng động đa mặt phẳng

Xử lý thông minh tích hợp mạnh mẽ

Kiến trúc DSP + MCU cho phép CMC16 hoàn thành hầu hết các tác vụ tính toán cục bộ, chỉ tải lên các giá trị đặc tính có giá trị hoặc các sự kiện cảnh báo thay vì dạng sóng thô, tiết kiệm đáng kể băng thông mạng và tài nguyên máy tính cao hơn

Cấu hình kênh linh hoạt và tính linh hoạt

Một thẻ có thể xử lý đồng thời nhiều tín hiệu như độ rung, tốc độ và các biến xử lý, đơn giản hóa cấu hình hệ thống và nối dây

Bảo vệ máy toàn diện và giám sát trạng thái

Cảnh báo trễ 6 cấp độ cung cấp logic bảo vệ cực kỳ chính xác

Chức năng giám sát thích ứng có thể tự động điều chỉnh ngưỡng cảnh báo dựa trên các thông số của máy như tốc độ và tải, tránh cảnh báo sai

Chế độ tạm thời có thể ghi dữ liệu với mật độ cao hơn trong các quá trình quan trọng như khởi động và tắt máy, thu thập thông tin lỗi có giá trị

Nhiều chế độ thu thập dữ liệu

Bối cảnh                            Giám sát định kỳ

Đã đăng nhập Lịch trình/Báo thức       Ghi dữ liệu có độ phân giải cao

Chế độ máy hiện sóng                   Có thể liên tục ghi lại tối đa 11 phút dạng sóng thô trong miền thời gian để phân tích các sự kiện tác động nhất thời

Thiết kế có độ tin cậy cao

Bộ lưu trữ đệm trên bo mạch để xử lý việc ngắt kết nối mạng

Hỗ trợ hot swap, cho phép thay thế card trong quá trình vận hành hệ thống và tự động cấu hình lại

So sánh ưu điểm và nhược điểm
