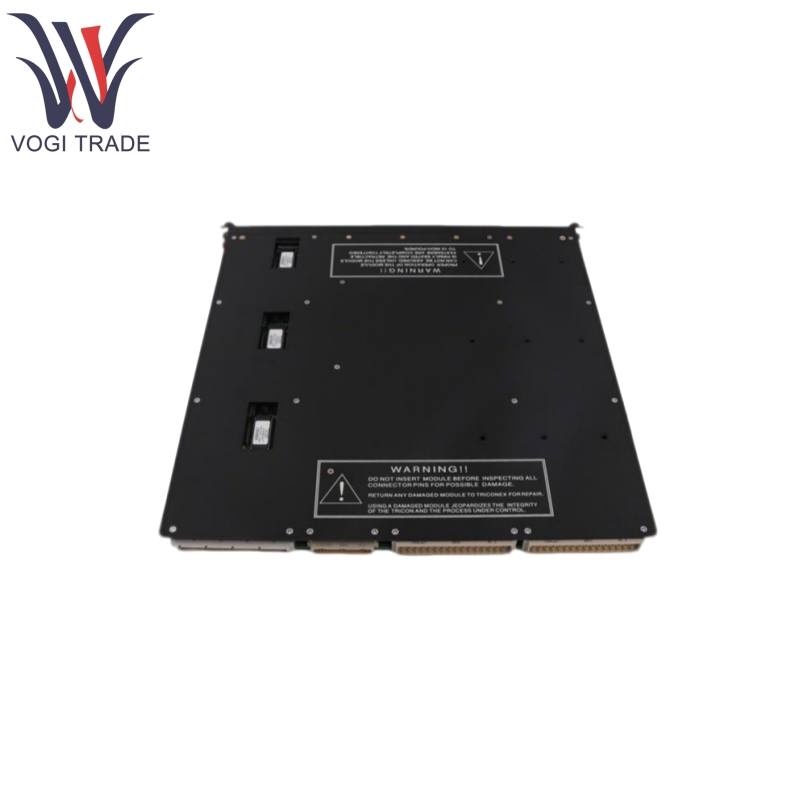

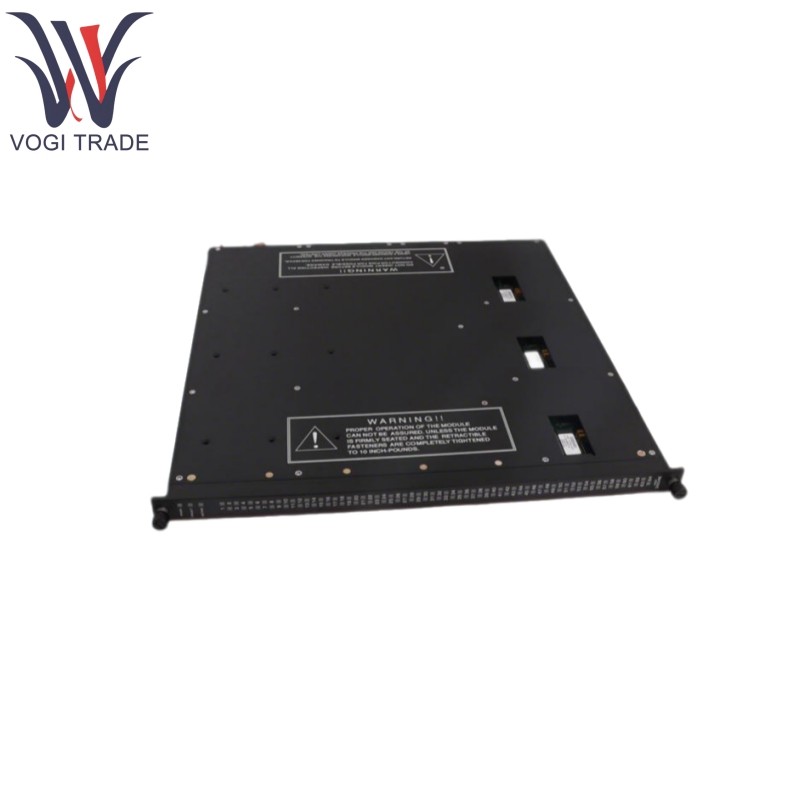

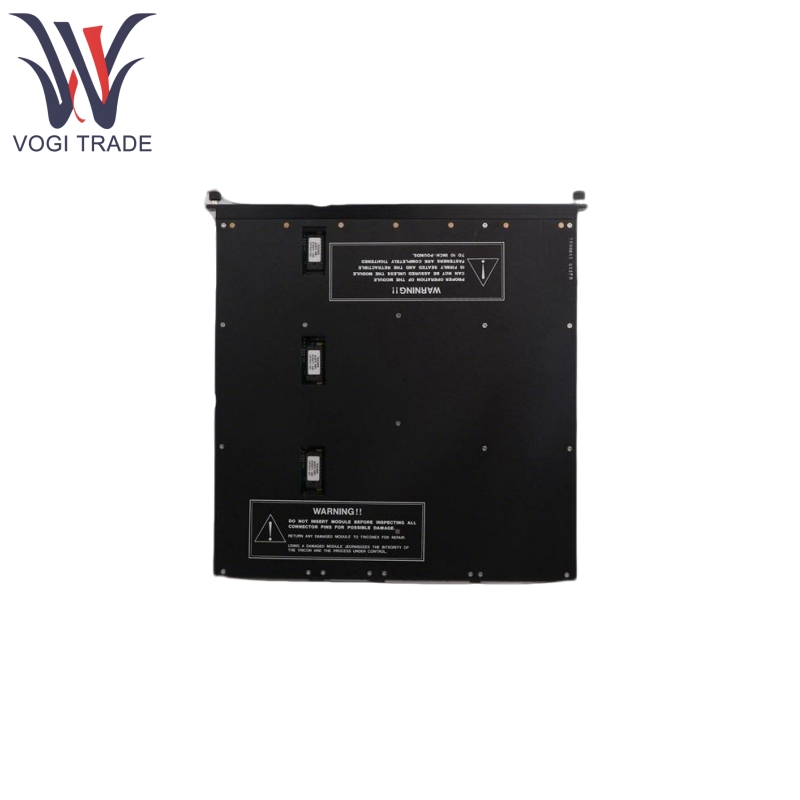

Triconex 3504E

Tính năng sản phẩm

Triconex 3504E Mỗi kênh được trang bị bộ vi xử lý quét các điểm đầu vào, biên dịch dữ liệu và truyền nó vào bộ xử lý chính, trong đó dữ liệu đầu vào được bình chọn cho tính toàn vẹn.

Triconex 3504E hỗ trợ chẩn đoán hoàn toàn, liên tục cho mỗi kênh, kích hoạt các chỉ báo lỗi và báo động khung gầm trong trường hợp lỗi kênh.

Các mô -đun dự phòng nóng được hỗ trợ với bảng chấm dứt bên ngoài (ETP) riêng biệt và các mô -đun Triconex 3504E được khóa cơ học để ngăn ngừa lỗi cài đặt trong khung.

Kênh Triconex 3504E có khả năng điều hòa tín hiệu độc lập giữa trường và Tricon, cho phép nó được điều chỉnh với các môi trường tín hiệu trường khác nhau.

Thông số sản phẩm

Cấu hình kênh: 32+32 kênh (tổng số 64 điểm), Triconex 3504E hỗ trợ thiết kế không phổ biến, mỗi kênh được phân lập độc lập.

Loại tín hiệu: Đầu vào kỹ thuật số 24V DC, Triconex 3504E tương thích với tiếp xúc khô hoặc tín hiệu hoạt động (như công tắc, tín hiệu trạng thái cảm biến).

Đặc điểm đầu vào: Triconex 3504E hỗ trợ giám sát ngắt dây (lb) và ngắn mạch (SC) (tính năng tùy chọn, được thực hiện bởi mô -đun KF).

Thời gian đáp ứng: điển hình <1ms (độ trễ truyền tín hiệu từ trường sang bộ điều khiển).

Nhiệt độ hoạt động: -40 ° C đến +70 ° C (Thiết kế nhiệt độ rộng cấp công nghiệp).

Lớp bảo vệ: IP20 (sẽ được cài đặt trong tủ kín theo DIN EN 50022).

Rung và sốc: Rung 5g trong phạm vi 10-500Hz; Sốc đỉnh 15g (xung nửa hình một nửa-sin).

Ứng dụng sản phẩm

Lĩnh vực tự động hóa công nghiệp:

Có thể sử dụng mô -đun đầu vào kỹ thuật số mật độ cao của Triconex 3504E để giám sát và điều khiển các thiết bị và dây chuyền sản xuất của nhà máy, kết nối cảm biến và bộ truyền động, và xử lý tất cả các loại tín hiệu kỹ thuật số để đảm bảo hoạt động ổn định của quy trình sản xuất. Trong các nhà máy sản xuất ô tô, nó có thể giám sát trạng thái chạy của các thiết bị khác nhau trên dây chuyền sản xuất trong thời gian thực, chẳng hạn như phản hồi vị trí của vũ khí robot, tín hiệu khởi động của thiết bị, v.v .; Trong việc sản xuất máy móc nhựa, nó thu thập và xử lý các tín hiệu chuyển đổi của thiết bị và nhận ra điều khiển tự động hóa.

Hệ thống điện:

Trong các nhà máy điện và các cơ sở điện khác, mô -đun đầu vào kỹ thuật số mật độ cao của Triconex 3504E được sử dụng để theo dõi trạng thái của các thiết bị khác nhau. Ví dụ, nó theo dõi trạng thái ngắt của trình tạo, vị trí thay đổi đầu của máy biến áp và tín hiệu hành động của tất cả các loại thiết bị bảo vệ, v.v. Nó cung cấp hỗ trợ dữ liệu cho hoạt động an toàn và ổn định của hệ thống điện và đảm bảo việc cung cấp điện đáng tin cậy.

Công nghiệp hóa dầu:

Mô -đun đầu vào kỹ thuật số mật độ cao Triconex 3504E đóng vai trò quan trọng trong việc khai thác dầu khí, tinh chế và sản xuất hóa học. Nó có thể được sử dụng để giám sát các hệ thống dừng khẩn cấp (ESD), hệ thống phát hiện lửa và khí, hệ thống quản lý đầu đốt, hệ thống điều khiển tuabin, hệ thống điều khiển quy trình, v.v. Trong vị trí khai thác dầu khí, nó theo dõi trạng thái chuyển đổi của nhiều loại van, hoạt động của máy bơm, v.v.

Công nghiệp vận tải:

Trong vận chuyển đường sắt, mô -đun đầu vào kỹ thuật số mật độ cao của Triconex 3504E được sử dụng để theo dõi trạng thái của thiết bị trong hệ thống tín hiệu đường sắt, chẳng hạn như vị trí của doanh thu, trạng thái của đèn tín hiệu, v.v., để đảm bảo hoạt động an toàn của tàu; Trong hệ thống vận chuyển tự động của nhà máy sản xuất ô tô, nó được sử dụng để theo dõi tình trạng hoạt động của thiết bị truyền tải vật liệu.

Kịch bản cách ly tín hiệu khu vực nguy hiểm:

Mô-đun đầu vào kỹ thuật số mật độ cao của Triconex 3504E có thể được sử dụng ở các khu vực nguy hiểm, chẳng hạn như khu vực sản xuất nguy hiểm hóa dầu, các vị trí khai thác khí tự nhiên, v.v. Thiết bị, và một số mô hình tuân thủ các tiêu chuẩn chống nổ có liên quan.
