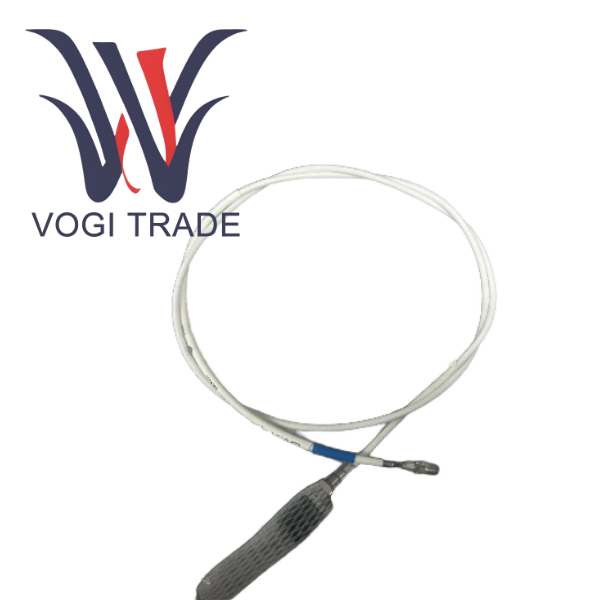

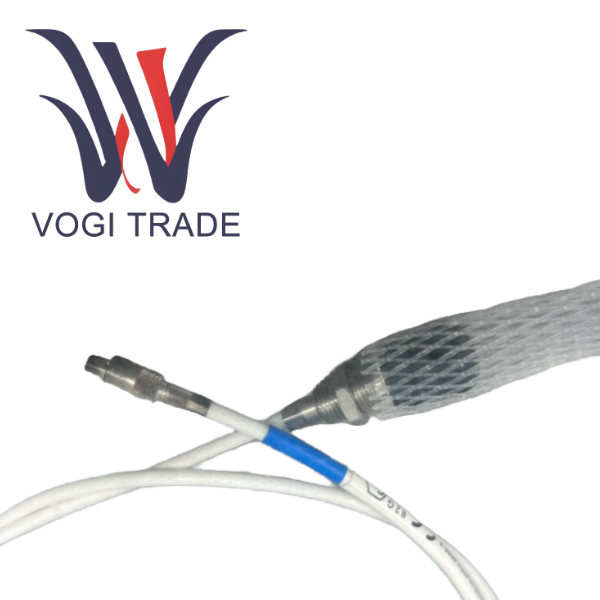

TQ412 111-412-000-013 A1-B6-E050-F2-G050-H05

sản phẩmxem xét lại

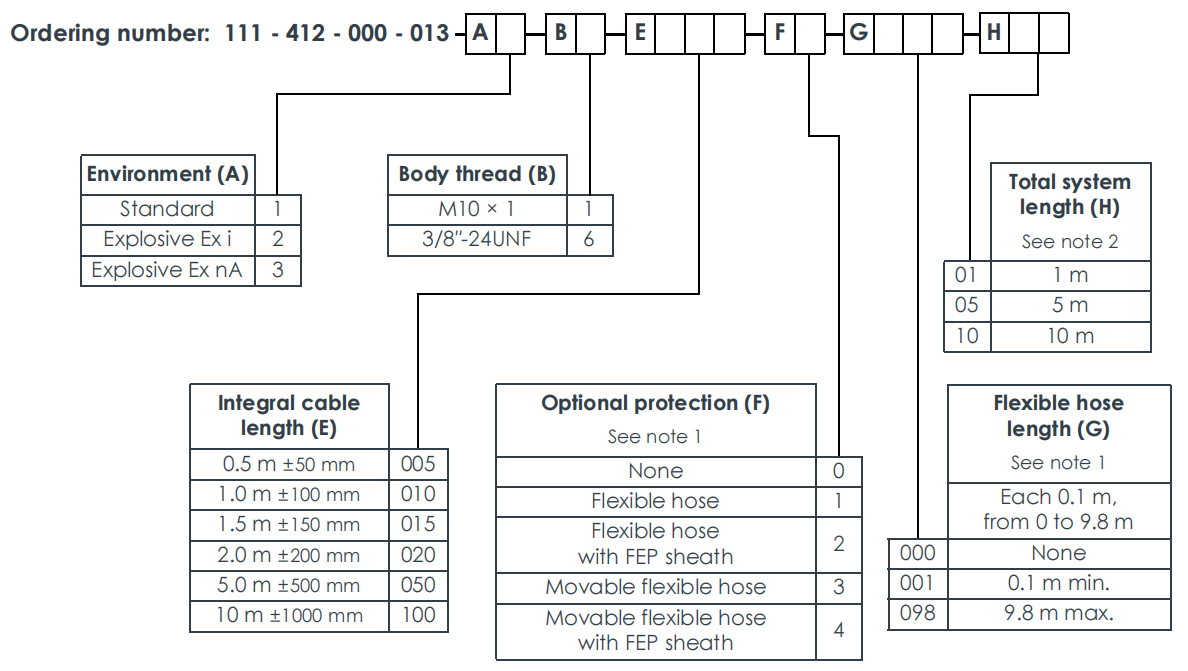

Phân tích mã model của TQ412 111-412-000-013 A1-B6-E050-F2-G050-H05 như sau:

111-412-000-013: Mã sản phẩm cơ bản, ghi rõ là cảm biến dòng TQ412

A1: Tùy chọn môi trường, biểu thị phiên bản công nghiệp tiêu chuẩn, không có chứng nhận chống cháy nổ (Ex), phù hợp với môi trường công nghiệp nói chung

B6: Loại ren, biểu thị ren hệ 3/8"-24 UNF. Đây là loại ren đồng nhất có ren mịn rất phổ biến ở thị trường Bắc Mỹ

E050: Chiều dài cáp tích hợp, biểu thị cáp đồng trục FEP tích hợp 5,0 mét ± 0,5 mét

F2: Bảo vệ tùy chọn, biểu thị ống thép không gỉ linh hoạt có vỏ bọc FEP. Điều này cung cấp sự bảo vệ cơ học và bảo vệ hóa học tuyệt vời

G050: Chiều dài ống linh hoạt, biểu thị ống bảo vệ dài 5,0 mét

H05: Tổng chiều dài hệ thống, cho biết cảm biến này được thiết kế để tạo thành chuỗi đo hoàn chỉnh dài 5 mét. Với cấu hình này, vì cáp tích hợp đã dài 5 mét nên thường không cần phải kéo dài thêm cáp EA402

Phạm vi ngành áp dụng

Model TQ412 này không phải là cảm biến có mục đích chung nhưng được thiết kế riêng cho các yêu cầu chéo của tiêu chuẩn thiết bị cụ thể và môi trường công nghiệp có rủi ro cao.

Ngành năng lượng và năng lượng Bắc Mỹ

Thiết bị tiêu biểu: Tuabin khí loại F/HA và tua bin hơi đốt than siêu tới hạn do các nhà sản xuất như GE, Westinghouse sản xuất

Điểm ứng dụng cụ thể

Không gian bên trong của vỏ ổ trục máy nén/tuabin cực kỳ hẹp và có nguy cơ rò rỉ khí ở nhiệt độ cao. Thiết kế lắp đặt ngược của TQ412 cho phép dẫn cáp ra từ đuôi dọc theo ống dẫn khí làm mát, tránh khu vực có nhiệt độ cao. Ống F2 có thể chịu được bức xạ nhiệt ở nhiệt độ trên 150°C và chịu được các tia dầu bôi trơn.

Cần phải theo dõi độ dịch chuyển dọc trục của ổ trục bịt đầu kích thích của máy phát điện để tránh rò rỉ hydro. Khu vực này được lấp đầy bằng hỗn hợp dầu hydro. Vỏ bọc FEP có thể chống lại sự ăn mòn lâu dài của dầu bịt kín và ống thép không gỉ được bảo vệ khỏi những vết cắt vô tình bằng các công cụ bảo trì.

Những thách thức về điều kiện làm việc: sốc nhiệt khi khởi động và tắt máy (-20°C đến +180°C), nhiễu điện từ mạnh và rung liên tục.

Ren B6 của mẫu này hoàn toàn khớp với vị trí lỗ ban đầu của nhà máy OEM và không yêu cầu sửa đổi taro. Bảo vệ F2 đảm bảo hoạt động không cần bảo trì trong chu kỳ đại tu lớn lên tới 8 đến 10 năm.

Công nghiệp hóa dầu

Các thiết bị điển hình bao gồm máy nén khí Cracking ethylene, máy nén Hydro tuần hoàn xử lý hydro và quạt chính Cracking xúc tác quy mô lớn.

Điểm ứng dụng cụ thể

Có thể sử dụng các vòng đệm giữa các giai đoạn bên trong xi lanh máy nén để theo dõi trạng thái căn chỉnh rôto. Ở đây có các môi trường ăn mòn mạnh như H₂S, NH₃ và chất lỏng amin. Vỏ bọc FEP là một trong số ít vật liệu có thể chống lại các hóa chất này trong thời gian dài.

Môi trường gần bộ truyền động cánh dẫn hướng đầu vào của quạt chính FCC chứa đầy bụi xúc tác, có tính mài mòn cao. Ống thép không gỉ tạo thành một rào cản vật lý để ngăn bụi xâm nhập vào cáp và gây hư hỏng lớp cách điện.

Những thách thức về điều kiện làm việc: ăn mòn hóa học, xói mòn bụi, nhiệt độ cao và môi trường dễ cháy nổ.

Cấu hình F2 của mô hình này là giải pháp đáng tin cậy duy nhất để đối phó với mối đe dọa kép "hóa học + xói mòn". Cáp tích hợp dài 5 mét tránh thêm các điểm kết nối ở khu vực nguy hiểm và tuân thủ nguyên tắc đi dây an toàn nội tại.
