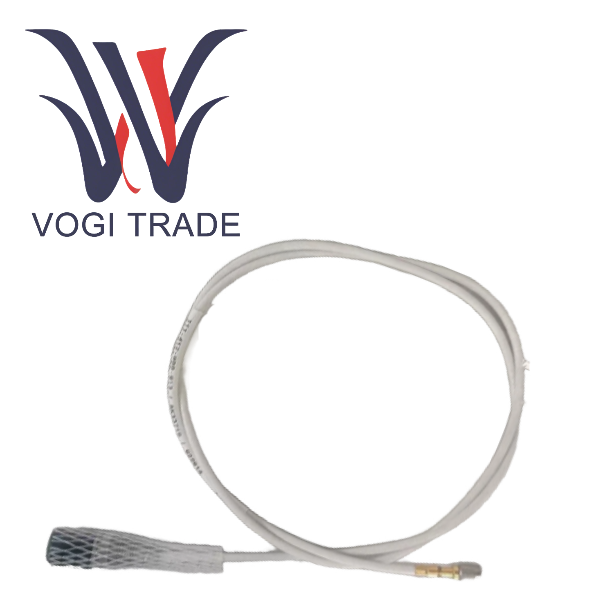

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05

Tổng quan về sản phẩm

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 là cảm biến dịch chuyển dòng điện xoáy không tiếp xúc, hiệu suất cao được sản xuất bởi Parker Meggitt. Sản phẩm TQ412 thuộc dòng sản phẩm hệ thống đo lường chặt chẽ và được thiết kế đặc biệt để đo chính xác độ rung tương đối và độ dịch chuyển dọc trục của trục cơ khí quay trong môi trường công nghiệp khắc nghiệt.

Mã mô hình được phân tích như sau

111-412-000-013    Mã số sản phẩm cơ bản, biểu thị cảm biến dòng TQ412.

A1                         Tùy chọn môi trường, biểu thị phiên bản công nghiệp tiêu chuẩn, không có chứng nhận chống cháy nổ

B1                         Loại ren, ren hệ mét M10 x 1

E050                      Chiều dài cáp tích hợp, cáp đồng trục FEP tích hợp 5,0 mét ± 0,5 mét

F2                         Bảo vệ tùy chọn, ống thép không gỉ linh hoạt có vỏ bọc FEP

G050                     Chiều dài ống mềm, ống bảo vệ dài 5,0 mét.

H05                       Tổng chiều dài hệ thống, cảm biến này được thiết kế để tạo thành một chuỗi đo lường hoàn chỉnh dài 5 mét. Trong cấu hình này, vì cáp tích hợp đã dài 5 mét nên thường không cần phải kéo dài thêm cáp EA402.

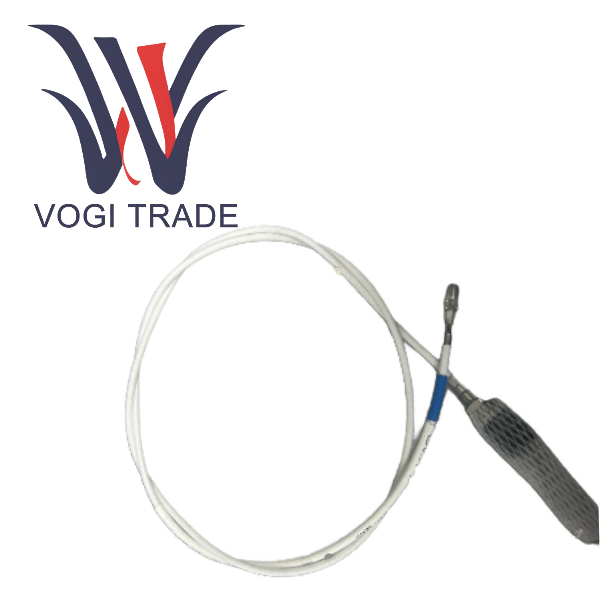

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 là cảm biến Reverse Mount, đặc trưng bởi cáp tín hiệu được dẫn ra từ phía sau cảm biến thay vì đi qua ren gắn. Thiết kế này đặc biệt phù hợp cho các ứng dụng có không gian lắp đặt hạn chế, không thể đi dây từ mặt trước hoặc khi cáp cần được dẫn ra dọc theo một đường dẫn cụ thể, chẳng hạn như vỏ ổ trục bên trong, trong vỏ hẹp hoặc gần khớp nối.

Thông số kỹ thuật và thông số sản phẩm

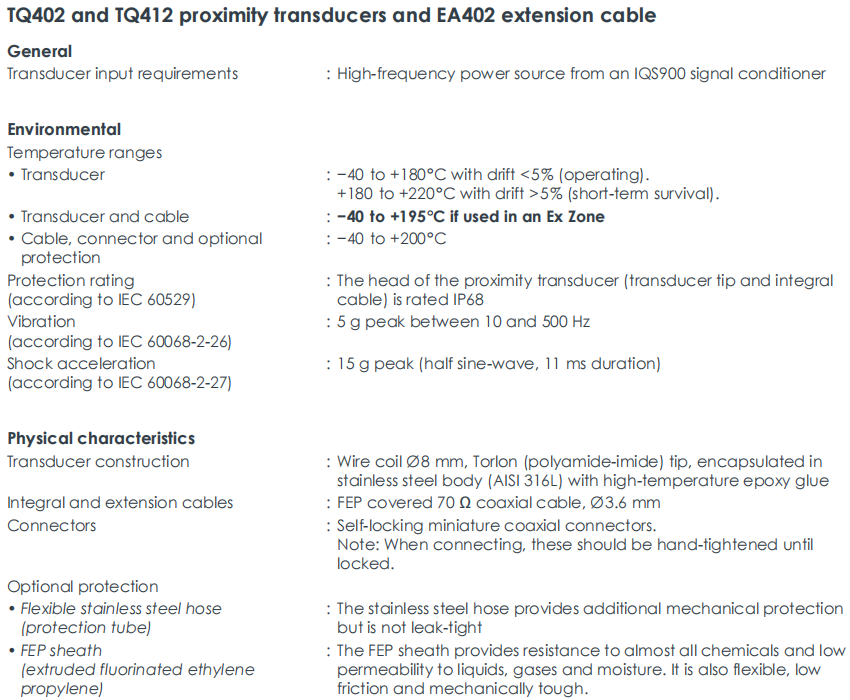

Nguyên lý đo lường   Dòng điện xoáy

Phản hồi tần số       DC đến 20 kHz (-3 dB)

Kích thước đầu dò                     Đường kính đầu dò Ø 8,2mm, cờ lê lục giác cỡ 14mm

Phạm vi nhiệt độ hoạt động

Thân cảm biến                                -40°C đến +180°C

Nhiệt độ tồn tại ngắn hạn    +180°C đến +220°C

Cảm biến và cáp                      -40°C đến +195°C

Khả năng chống rung                  đỉnh 5g

Khả năng chống va đập            đỉnh 15g

Thứ tự này được cấu hình với các thông số cụ thể

Chủ đề                                  M10 x 1 số liệu

Chiều dài cáp tích hợp E             5,0m ± 0,5m

Bảo vệ tùy chọn F2             Ống thép không gỉ linh hoạt + vỏ bọc FEP

Ưu điểm của vỏ bọc FEP       TQ412 có khả năng chống lại hầu hết các loại hóa chất, có độ thấm cực thấp đối với chất lỏng, khí và độ ẩm, đồng thời còn có tính linh hoạt, hệ số ma sát thấp và độ bền cơ học tuyệt vời.

Chiều dài ống mềm G             5,0m. Theo quy tắc đặt hàng, chiều dài tối đa = chiều dài của cáp tích hợp - 200mm = 4,8m. Ở đây, G050 nên được hiểu là chiều dài bảo vệ hiệu quả bao phủ hầu hết các loại cáp.

Tổng chiều dài hệ thống H             5 mét

Tính năng chức năng của sản phẩm

Thiết kế cốt lõi của cấu trúc gắn ngược để giải quyết các vấn đề lắp đặt khắc nghiệt

Cách bố trí vật lý cho phép cáp tín hiệu được dẫn ra theo trục từ phần đuôi của thân cảm biến thay vì đi qua đầu trước của sợi. Điều này cho phép cáp được bố trí tự do dọc theo hướng trục hoặc hướng tâm sau khi lắp đặt cảm biến, tránh vấn đề không thể nối dây cảm biến thẳng đứng truyền thống do không đủ không gian phía trước.

Kịch bản ứng dụng điển hình

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 có thể được lắp vào lỗ mù bên trong vỏ ổ trục, không có không gian vận hành phía trước.

Khu vực hẹp gần khớp nối, khoang bịt kín hoặc thành trong của vỏ.

Trong trường hợp nhiều cáp cảm biến cần được dẫn ra từ cùng một phía để đơn giản hóa việc bố trí khay cáp

Những lợi thế về mặt kỹ thuật được thể hiện qua việc giảm đáng kể các hạn chế của thiết kế cơ học đối với các điểm giám sát, chuyển đổi các vị trí quan trọng ban đầu “không thể đo lường” thành các vị trí quan trọng “có thể đo lường được” và nâng cao tỷ lệ bao phủ của nhận thức trạng thái tổng thể của máy.
