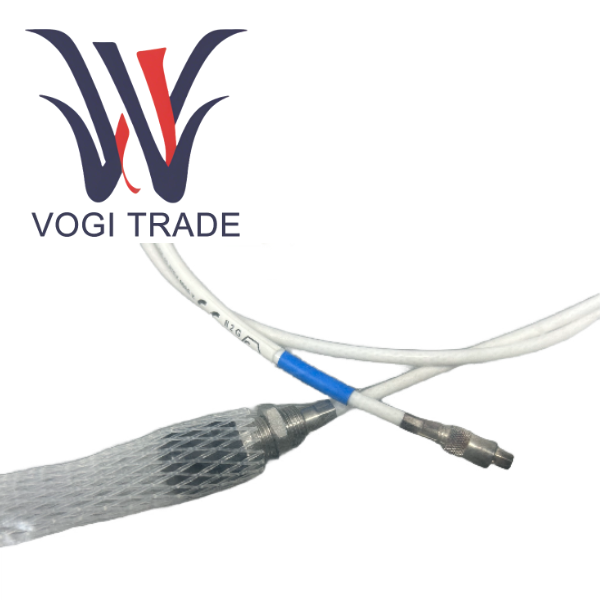

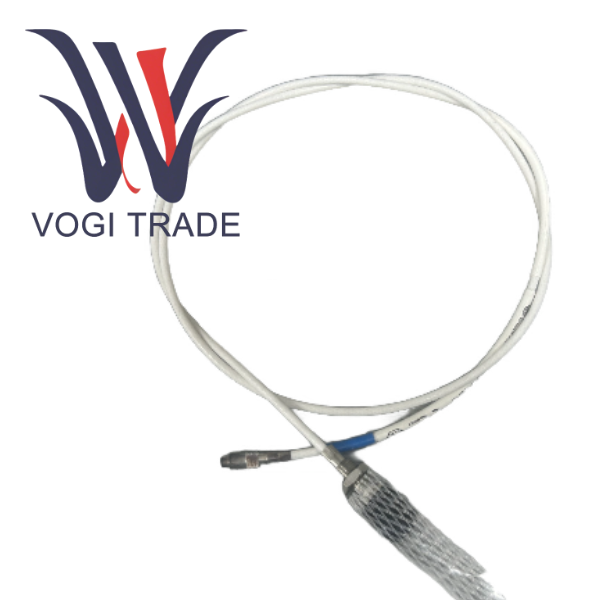

TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10

sản phẩmxem xét lại

Phân tích mã model của TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 như sau:

111-412-000-013     Mã sản phẩm cơ bản, đánh dấu rõ ràng là cảm biến dòng TQ412.

A1                          Tùy chọn môi trường, biểu thị phiên bản công nghiệp tiêu chuẩn, không có chứng nhận chống cháy nổ (Ex), phù hợp với môi trường công nghiệp nói chung.

B1                          Loại luồng, biểu thị luồng hệ mét M10 x 1, là một trong những thông số kỹ thuật cài đặt phổ biến nhất.

E010                       Chiều dài cáp tích hợp, biểu thị cáp đồng trục FEP tích hợp có chiều dài 1,0 mét ± 0,1 mét.

F0                          Bảo vệ tùy chọn, biểu thị không có biện pháp bảo vệ cơ học hoặc hóa học bổ sung, nghĩa là chỉ sử dụng cáp FEP tiêu chuẩn.

G000                      Chiều dài của ống mềm, tương ứng với F0, biểu thị ống thép không gỉ không linh hoạt.

H10                        Tổng chiều dài hệ thống (TSL), cho biết rằng cảm biến này được thiết kế để tạo thành một chuỗi đo lường hoàn chỉnh dài 10 mét. Vì cáp tích hợp chỉ dài 1,0 mét nên phải sử dụng cáp kéo dài EA402 dài 9,0 mét để đạt được TSL 10 mét được công bố.

Tính năng cốt lõi của TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 là thiết kế Gắn ngược. Khác với các cảm biến thẳng đứng tiêu chuẩn, cáp tín hiệu của TQ412 được dẫn ra từ phần đuôi của thân cảm biến. Cấu trúc độc đáo này khiến nó trở thành lựa chọn lý tưởng để giải quyết các vấn đề kỹ thuật như không gian lắp đặt hạn chế, không thể đặt dây ở phía trước hoặc nhu cầu định tuyến cáp đặc biệt.

Tính năng chức năng của sản phẩm

Thu tín hiệu băng thông rộng có độ trung thực cao

Băng thông 20 kHz vượt xa các yêu cầu giám sát cơ bản và có thể thu chính xác các tín hiệu nhất thời tần số cao như tần số đặc tính lỗi của vòng bi lăn, dải tần số biên của chia lưới bánh răng và tần số truyền qua lưỡi dao, cung cấp dữ liệu thô chất lượng cao cho chẩn đoán nâng cao.

Cáp đồng trục 70 Ω có độ ồn thấp và đầu nối tự khóa tạo thành một mạch được bảo vệ hoàn chỉnh, triệt tiêu hiệu quả nhiễu điện từ từ các thiết bị như bộ biến tần và động cơ công suất cao, đảm bảo độ tinh khiết của tín hiệu.

Cấu trúc cấp công nghiệp chắc chắn và đáng tin cậy

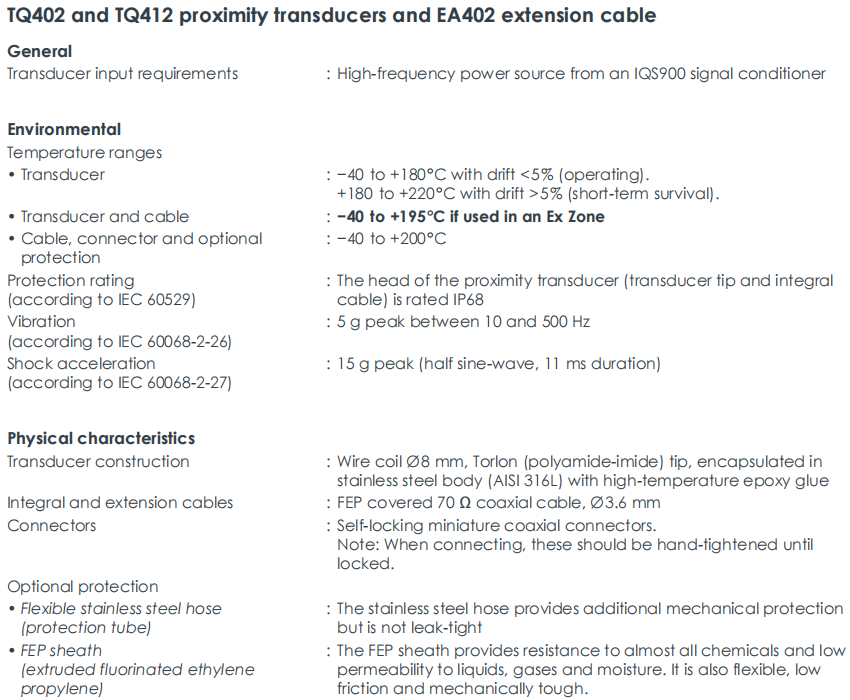

Đầu Torlon kín IP68 và thân bằng thép không gỉ được bịt kín hoàn toàn bằng keo epoxy nhiệt độ cao, cho phép hoạt động ổn định lâu dài trong môi trường khắc nghiệt như dầu, nước và chất làm mát.

Dưới sự thay đổi nhiệt độ khắc nghiệt từ -40°C đến +180°C, độ lệch của hệ thống được kiểm soát trong phạm vi 5%, đảm bảo tính nhất quán và khả năng so sánh của dữ liệu trong toàn bộ quá trình từ khởi động nguội, vận hành toàn tải cho đến tắt máy.

Khả năng chống rung và sốc cao, với khả năng chịu rung 5g và sốc 15g, đảm bảo không bị hỏng hóc trong môi trường rung mạnh của các máy móc quay lớn như tua bin hơi nước và máy nén.

Tiêu chuẩn hóa và khả năng thay thế hệ thống

Việc hiệu chuẩn tổng chiều dài hệ thống được thực hiện và toàn bộ chuỗi đo lường (TQ412 + EA402 + IQS450) được hiệu chuẩn thống nhất theo TSL 10 mét. Điều này có nghĩa là bất kỳ cảm biến TQ412 nào có cùng thông số kỹ thuật đều có thể được thay thế trực tiếp mà không cần hiệu chỉnh lại hoặc điều chỉnh phạm vi Cài đặt trên máy tính phía trên, giúp đơn giản hóa đáng kể quá trình bảo trì và giảm thời gian ngừng hoạt động.

Các chỉ số hoạt động chính của việc tuân thủ API 670 tuân thủ các yêu cầu khuyến nghị của tiêu chuẩn quốc tế API 670 dành cho các hệ thống bảo vệ cơ khí trong ngành dầu khí, là sự đảm bảo kỹ thuật cho việc tuân thủ của dự án.
