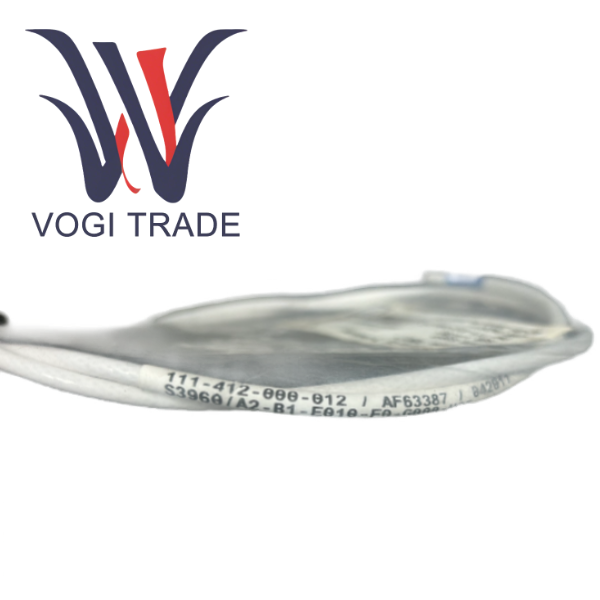

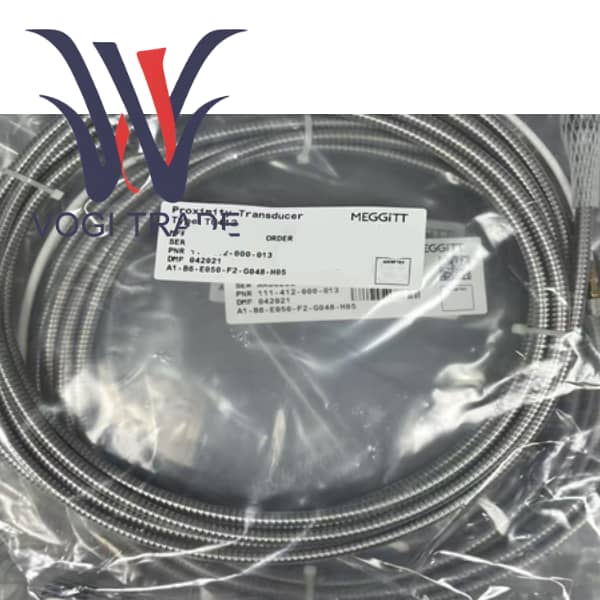

TQ412 111-412-000-012-A1-B1-E050-F1-G050-H05

Thông số kỹ thuật và thông số sản phẩm

Loại cơ bản                               Cảm biến tiệm cận gắn ngược TQ412

Mã đơn hàng                         111-412-000-012-A1-B1-E050-F1-G050-H05

Môi trường (A)                      A1 - Tiêu chuẩn

Ren thân (B)                       B1 - M10 x 1

Chiều dài thân (C)                       Phạm vi có thể lựa chọn từ 20mm đến 250mm

Chiều dài không ren (D)              Phạm vi tùy chọn từ 0mm đến 230mm

Chiều dài cáp tích hợp (E)       E050-5,0m ± 500mm

Bảo vệ tùy chọn (F)             F1 - Ống thép không gỉ linh hoạt

Chiều dài ống mềm (G)            G050-5.0m

Bán kính uốn tối thiểu           50 mm

Tổng chiều dài hệ thống (H)             H05-5 m

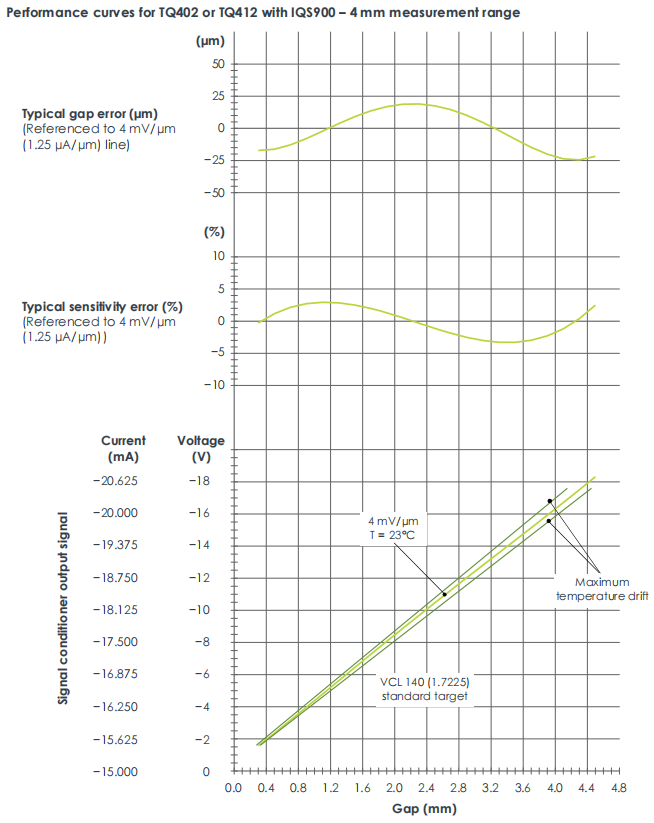

Phạm vi đo/độ nhạy   Được xác định bằng bộ điều hòa tín hiệu IQS450 đi kèm

Phản hồi tần số                  DC đến 20 kHz (-3 dB)

Phạm vi nhiệt độ hoạt động

Thân cảm biến                            -40°C đến +180°C

Đầu nối                               Lên đến 200°C

Cấp bảo vệ                      Đầu cảm biến tuân thủ tiêu chuẩn IP68

Khuyến nghị sản phẩm liên quan

Bộ xử lý tín hiệu lõi: Bộ điều hòa tín hiệu IQS 450

Chức năng và vai trò

IQS 450 là “bộ não” và “nguồn năng lượng” của TQ412. IQS450 cung cấp nguồn điện kích thích DC -20V đến -32V theo yêu cầu của TQ412 và nhận tín hiệu điều chế tần số cao từ cảm biến.

Mạch bên trong giải điều chế, khuếch đại và tuyến tính hóa tín hiệu và cuối cùng tạo ra tín hiệu tương tự được tiêu chuẩn hóa có mối quan hệ tuyến tính chặt chẽ với khoảng cách bề mặt giữa đầu dò và mục tiêu.

Hỗ trợ hai cấu hình đầu ra công nghiệp chính thống

Đầu ra điện áp 3 dây: -2V đến -18V, dải động 16V, phù hợp với các hệ thống thu thập dữ liệu có độ chính xác cao.

Ngõ ra dòng điện 2 line: -15.5mA đến -20.5mA, dải động 5mA, khả năng chống nhiễu mạnh, thích hợp truyền dẫn đường dài đến hệ thống PLC hoặc DCS.

Sức mạnh tổng hợp với TQ412

TQ412 và IQS450 phải được đặt hàng theo cặp và trải qua quá trình hiệu chuẩn cấp hệ thống tại nhà máy. Điều này có nghĩa là khi thay thế bất kỳ thành phần nào, miễn là mã model phù hợp (đặc biệt đối với tùy chọn Bxx, chẳng hạn như B21/B22 tương ứng với phạm vi 2 mm), có thể đạt được "cắm và chạy" mà không cần hiệu chỉnh lại tại chỗ phức tạp, đơn giản hóa đáng kể quá trình bảo trì.

Giao diện đầu vào của IQS450 là đầu nối đồng trục micro tự khóa, hoàn toàn khớp với đầu nối nam của TQ412, đảm bảo kết nối đáng tin cậy và khả năng che chắn tốt.

Bộ chuyển đổi gắn ray MA 130 DIN tùy chọn để lắp đặt gọn gàng trong tủ điều khiển.

Nền tảng giám sát cấp hệ thống: Hệ thống giám sát tình trạng và bảo vệ cơ khí VM600

Chức năng và vai trò

VM600 là nền tảng giám sát trực tuyến hàng đầu của Meggitt, một giải pháp tích hợp kết hợp thu thập dữ liệu, phân tích thời gian thực, logic cảnh báo, lưu trữ lịch sử và liên lạc từ xa.

VM600 chứa nhiều IQS450 hoặc các loại mô-đun điều hòa khác thông qua một giá đỡ chuyên dụng, cho phép giám sát toàn diện toàn bộ hoặc nhiều máy.

Sức mạnh tổng hợp với TQ412/IQS450

Tín hiệu đầu ra analog của IQS450 được kết nối trực tiếp với thẻ thu thập dữ liệu của VM600. VM600 không chỉ ghi lại dạng sóng rung và quỹ đạo trục ban đầu mà còn có thể thực hiện các chẩn đoán nâng cao như phân tích quang phổ, phân tích xu hướng và phân tích bắt đầu-dừng.

Khi độ rung hoặc dịch chuyển được phát hiện bởi TQ412 vượt quá ngưỡng an toàn đặt trước, VM600 có thể ngay lập tức kích hoạt đầu ra rơle để tắt khóa liên động, bảo vệ thiết bị quay đắt tiền khỏi bị hư hỏng nghiêm trọng.

Thông qua phần mềm mạnh mẽ, người dùng có thể truy cập từ xa tất cả dữ liệu để chẩn đoán lỗi và ra quyết định bảo trì.

Kịch bản ứng dụng điển hình

Giám sát tình trạng và bảo vệ các tài sản quan trọng như bộ máy nén trong các nhà máy hóa dầu lớn, tổ máy phát điện tua bin hơi nước trong các nhà máy điện và quạt chính trong các nhà máy thép.
