TQ412 111-412-000-012-A1-B1-E010-F1-G010-H05

Chuẩn bị trước khi lắp đặt

Kiểm tra mẫu mã và chất liệu

Xác nhận rằng mẫu cảm biến nhận được là 111-412-000-012 A1-B1-E010-F1-G010-H05.

Kiểm tra xem các vật liệu hỗ trợ đã đầy đủ chưa, bao gồm cảm biến TQ412 (có ống inox 1m), cáp nối dài EA402 4.0m, bộ bảo vệ kết nối IP 172 và bộ điều hòa tín hiệu IQS900.

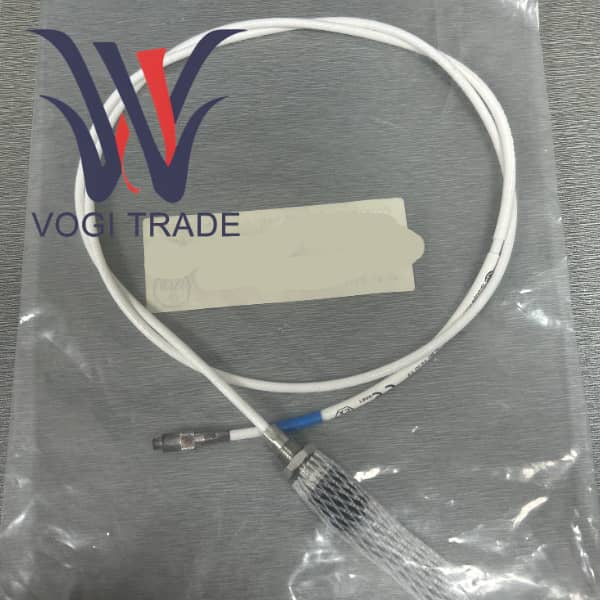

Kiểm tra trực quan ống thép không gỉ linh hoạt và cáp FEP của TQ412 xem có vết lõm, vết cắt hoặc biến dạng nào do vận chuyển không. Không cài đặt nếu có bất kỳ hư hỏng.

Lập kế hoạch đường đi dây

Ở phía TQ412 của mặt trước, hãy vạch đường đi từ lỗ lắp đặt đầu dò đến điểm cố định đầu tiên. Đoạn đường này sẽ được bảo vệ hoàn toàn bằng ống thép không gỉ F1.

Phép đo EA402 ở mặt sau vạch ra đường dẫn từ bộ bảo vệ IP 172 đến tủ điều khiển. Chúng tôi đặc biệt khuyên bạn nên đặt cáp kéo dài EA402 trong một ống dẫn, ống dẫn bằng kim loại kín hoặc được bảo vệ bằng ống quấn xoắn ốc để bù đắp cho điểm yếu là không có ống mềm.

Lắp đặt cảm biến

Cài đặt đầu dò

Dùng cờ lê thích hợp vặn TQ412 vào lỗ lắp đặt đã gia công sẵn thông qua ren M10 x 1.

Mô-men xoắn siết chặt có thể tham khảo hướng dẫn sử dụng hoặc có thể sử dụng mô-men xoắn công nghiệp tiêu chuẩn. Không siết quá chặt để tránh làm hỏng đầu dò hoặc đầu Torlon®.

Khoảng cách đặt trước có thể điều chỉnh khoảng cách ban đầu giữa đầu dò và bề mặt mục tiêu thành giá trị giữa của phạm vi bằng cách sử dụng thước đo cảm biến hoặc dụng cụ đặc biệt theo vị trí tĩnh của trục máy và phạm vi yêu cầu.

Đắp cáp - Thao tác chính:

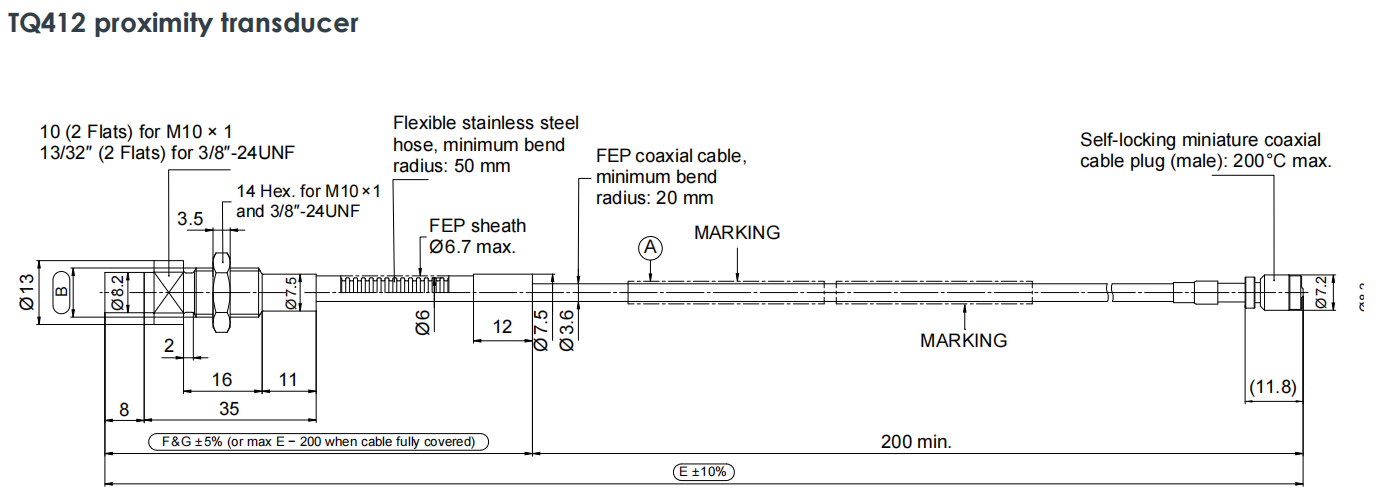

Bán kính uốn: 111-412-000-012 A1-B1-E010-F1-G010-H05 bị nghiêm cấm uốn cáp bằng ống thép không gỉ ở các góc nhọn. Bán kính uốn trong tại mỗi khúc cua phải ≥ 50mm. Điều này có nghĩa là đường kính của cung hình thành ở chỗ rẽ không được nhỏ hơn 100mm. Nó có thể đạt được bằng cách sử dụng ống khuỷu có đường kính lớn hoặc vòng cung tự nhiên.

Cố định cáp ở các vị trí sau bằng kẹp cáp có cạnh rộng

Khoảng 50 đến 100mm phía sau đầu dò.

Sửa nó một lần mỗi 0,5 đến 1,0 mét dọc theo đường đi dây.

Trước khi lắp bộ bảo vệ IP 172, hãy thực hiện cố định lần cuối để loại bỏ lực kéo.

Để tránh căng thẳng, hãy đảm bảo cáp ở trạng thái thư giãn tự nhiên và không thắt chặt. Phải dành riêng một Vòng lặp Dịch vụ nhất định để hấp thụ sự dịch chuyển nhẹ và sự giãn nở và co lại do nhiệt trong quá trình vận hành máy.

Kết nối và bảo vệ

Kết nối TQ412 với EA402

Căn chỉnh đầu đực của cáp tích hợp TQ412 với đầu cái ở đầu bắt đầu của cáp nối dài EA402.

Siết chặt bằng tay cho đến khi bạn nghe hoặc cảm thấy tiếng "tách" khi nó khóa lại. Nghiêm cấm việc buộc chặt bằng dụng cụ để tránh làm hỏng đầu nối đồng trục siêu nhỏ tự khóa chính xác.

Cài đặt bộ bảo vệ kết nối IP 172:

Đặt hai nửa vỏ IP 172 lên các khớp nối đã được kết nối.

Kiểm tra vòng đệm để đảm bảo rằng vòng đệm cao su bên trong còn nguyên vẹn và được đặt đúng vị trí.

Sử dụng tuốc nơ vít thích hợp để siết chặt các vít trên vỏ theo đường chéo và đều cho đến khi hai nửa vỏ được đóng kín hoàn toàn. Bước này là mấu chốt để đảm bảo điểm kết nối đạt mức bảo vệ IP.

Bật nguồn và xác minh hệ thống

Kết nối IQS900 và gắn đầu còn lại của cáp nối dài EA402 vào bộ điều hòa tín hiệu IQS900.

Bật nguồn IQS900.

Đọc đầu ra

Đo điện áp hoặc dòng điện đầu ra của IQS900

Xác minh: Giá trị đầu ra phải nằm trong phạm vi bình thường, cho biết toàn bộ chuỗi đo lường đang hoạt động bình thường. Nếu đầu ra vượt quá phạm vi, hệ thống sẽ tạo ra dòng điện sự cố, cần phải kiểm tra ngay lập tức.

Bảo trì và khắc phục sự cố hàng ngày

Cần tiến hành kiểm tra thường xuyên để kiểm tra trực quan ống thép không gỉ của TQ412, bộ bảo vệ IP 172 và đường đặt của EA402 xem có bất kỳ dấu hiệu hư hỏng vật lý, ăn mòn hoặc lỏng lẻo mới nào không.

Để vệ sinh, dùng vải mềm sạch lau sạch vết dầu hoặc bụi bám trên đầu đầu dò và bề mặt ống mềm. Không sử dụng dung môi hữu cơ.

Xử lý lỗi phổ biến

Trong trường hợp mất tín hiệu hoặc có hiện tượng bất thường, trước tiên hãy kiểm tra xem đầu nối trong IP 172 có bị lỏng hoặc bị ăn mòn hay không. Lắp lại và đảm bảo nó đã được khóa.

Nếu ống bị xẹp một phần nhưng hư hỏng không nghiêm trọng và không ảnh hưởng đến dây cáp bên trong thì có thể tiếp tục quan sát được. Nếu cáp bên trong bị hỏng thì cần phải thay thế toàn bộ cảm biến TQ412.

Chỉ cần ngắt kết nối IP 172 và thay thế bằng cáp mở rộng EA402 dài 4 mét mới. Không cần phải tháo rời đầu dò đã được lắp đặt sẵn, giúp rút ngắn đáng kể thời gian bảo trì.
