TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05

Tổng quan về sản phẩm

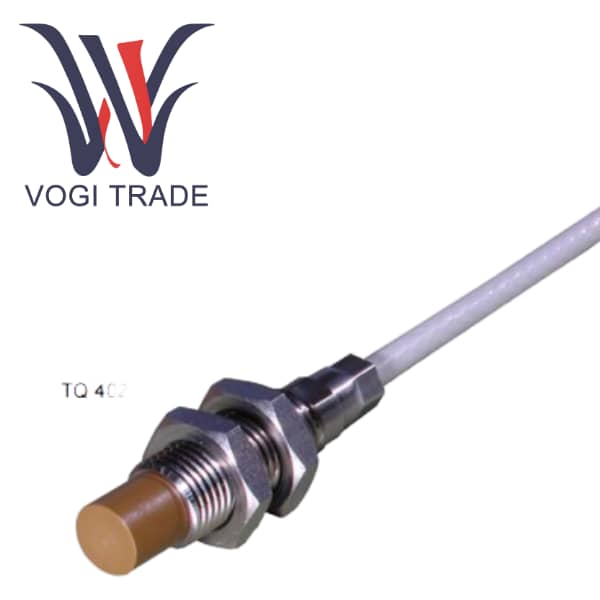

TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 là cảm biến tiệm cận không tiếp xúc trong dòng sản phẩm máy đo độ rung, được thiết kế đặc biệt để đo độ dịch chuyển tương đối, độ rung và vị trí có độ chính xác cao trong máy móc quay. Khi kết hợp với bộ điều chỉnh tín hiệu IQS900 và dây nối dài EA402, nó sẽ tạo thành một phần của hệ thống đo hiệu chuẩn. Hệ thống này được ứng dụng rộng rãi trong các ứng dụng chính trong sản xuất điện, dầu khí và các lĩnh vực công nghiệp để bảo vệ cơ khí và giám sát tình trạng.

Thông số kỹ thuật & thông số sản phẩm

Mã đơn hàng      111-402-000-013-A1-B1-C075-D000-E050-F2-G050-H05

A1             Môi trường tiêu chuẩn (Khu vực không nguy hiểm)

B1             M10 × 1 ren hệ mét

C075         Chiều dài xe = 75 mm

D000         Chiều dài không ren = 0 mm

E050         Chiều dài tổng thể của cáp = 5,0m

F2             Bảo vệ tùy chọn = Ống thép không gỉ linh hoạt có vỏ bọc FEP

G050         Chiều dài ống = 0,5m

H05           Tổng chiều dài của hệ thống = 5 mét

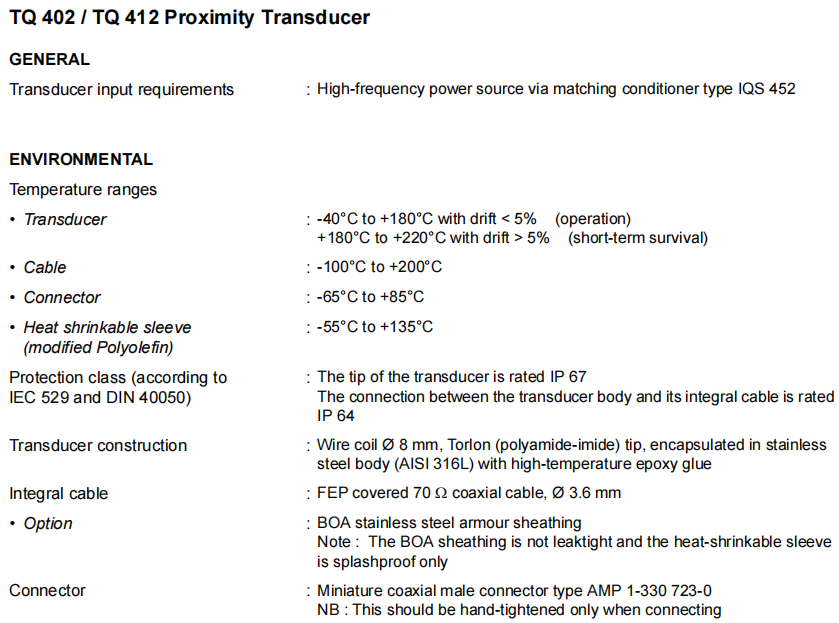

Thông số kỹ thuật chính

Nguyên lý đo lường                  Dòng điện xoáy

Phạm vi đo                     2mm hoặc 4mm                        tùy thuộc vào cấu hình của IQS900

Độ nhạy                                   8mv /µm hoặc 4mv /µm             điện áp đầu ra

                                                 đầu ra dòng điện 2,5µA/µm hoặc 1,25µA/µm

Phản hồi tần số                    DC đến 20khz                           -3 dB

Nhiệt độ hoạt động                -40°C đến +180°C                    Nhiệt độ tồn tại ngắn hạn lên tới +220°C

Độ tuyến tính                                    Xem đường cong hiệu suất      trang 8-9

Cấp bảo vệ                        IP68                                      đầu cảm biến và cáp

Đầu nối                                 Đồng trục siêu nhỏ tự khóa

Tính năng chức năng của sản phẩm

Đo lường có độ chính xác cao không tiếp xúc dựa trên nguyên lý dòng điện xoáy

Công nghệ cốt lõi dựa trên nguyên lý cảm ứng điện từ. Cuộn dây bên trong đầu dò cảm biến tạo ra trường điện từ tần số cao. Khi đến gần mục tiêu kim loại, dòng điện xoáy sẽ xuất hiện trên bề mặt mục tiêu, từ đó ảnh hưởng đến trở kháng của cuộn dây. Sự thay đổi trở kháng này được đo bằng bộ điều hòa tín hiệu IQS900 và chuyển đổi tuyến tính thành tín hiệu điện áp hoặc dòng điện tỷ lệ với khe hở.

Ưu điểm cốt lõi nằm ở bản chất hoàn toàn không tiếp xúc, giúp tránh ma sát và mài mòn với bộ phận được thử nghiệm và có tuổi thọ sử dụng lý thuyết dài vô tận. TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 đặc biệt thích hợp để đo độ rung và dịch chuyển của máy móc quay tốc độ cao mà không gây thêm tải trọng hoặc hao mòn cho thiết bị vận hành.

Khả năng thích ứng và độ bền môi trường vượt trội

Phạm vi nhiệt độ hoạt động cực rộng cho phép thân cảm biến hoạt động trong phạm vi nhiệt độ từ -40°C đến +180°C và có thể chịu được nhiệt độ lên tới 220°C trong thời gian ngắn. Điều này cho phép Bộ chuyển đổi tiệm cận được lắp đặt trực tiếp gần các bộ phận có nhiệt độ cao như tua bin hơi nước và tua bin khí mà không cần hệ thống làm mát phức tạp.

Cấu trúc vật lý chắc chắn có đầu dò làm bằng vật liệu Torlon® (polyamide-imide), một loại nhựa kỹ thuật hiệu suất cao có độ bền cơ học cực cao, chống mài mòn và chịu nhiệt độ cao. Vỏ được làm bằng thép không gỉ AISI 316L, mang lại khả năng chống ăn mòn tuyệt vời.

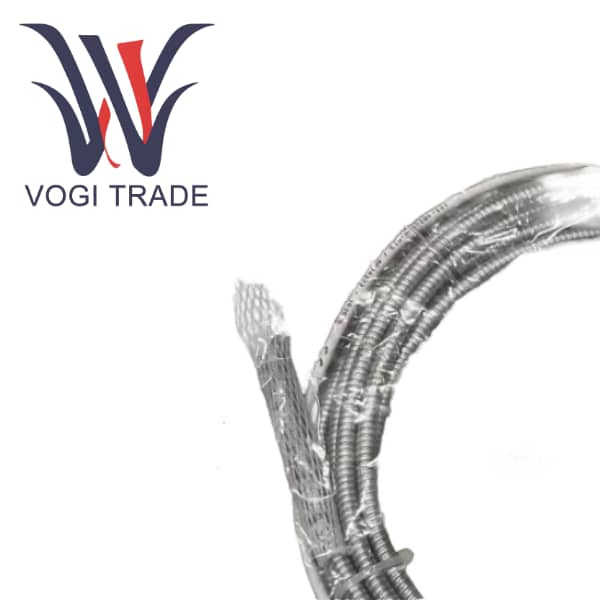

Khả năng bảo vệ mạnh mẽ đạt được nhờ đầu cảm biến và cáp tích hợp đạt cấp độ bảo vệ IP68, chống bụi hoàn toàn và có thể ngâm trong nước thời gian dài. Nó có thể đối phó với môi trường công nghiệp khắc nghiệt như độ ẩm, vết dầu và bụi. Ống thép không gỉ linh hoạt tùy chọn có vỏ bọc FEP cho TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 cung cấp khả năng bảo vệ bổ sung chống va đập, áp suất, trầy xước và ăn mòn hóa học.
