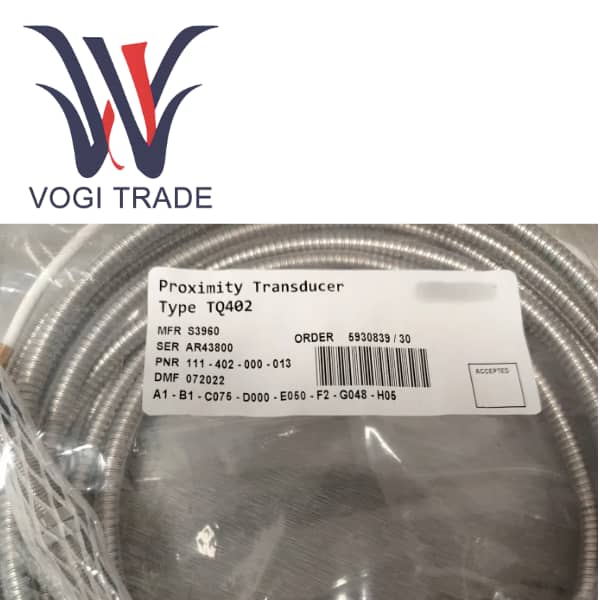

TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10

Tổng quan về sản phẩm

TQ402 là cảm biến dịch chuyển dòng điện xoáy không tiếp xúc, hiệu suất cao trong dòng sản phẩm Vibra-Meter của Meggit. 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10 là thành phần đo cốt lõi của hệ thống bảo vệ máy (MMS) và giám sát tình trạng (CMS), được thiết kế đặc biệt để đo chính xác độ rung hướng tâm và độ dịch chuyển dọc trục của các trục máy móc quay như tua bin hơi nước, máy nén và máy bơm.

Số đơn hàng cụ thể này xác định cấu hình cảm biến phù hợp với môi trường công nghiệp tiêu chuẩn, có vỏ có chiều dài trung bình và cáp tích hợp dài 5 mét. Cấu hình này không đi kèm với ống bảo vệ bên ngoài, nghĩa là nó phù hợp nhất để lắp đặt trong những môi trường mà cáp cảm biến có thể được bảo vệ hoàn toàn (chẳng hạn như qua ống dẫn hoặc khay cáp) và đây là một giải pháp tiết kiệm và hiệu quả. Khi kết hợp với bộ điều hòa tín hiệu IQS900, nó sẽ tạo thành một chuỗi đo lường hoàn chỉnh, được hiệu chuẩn, nổi tiếng về độ tin cậy và độ chính xác cao.

Thông số kỹ thuật và thông số sản phẩm

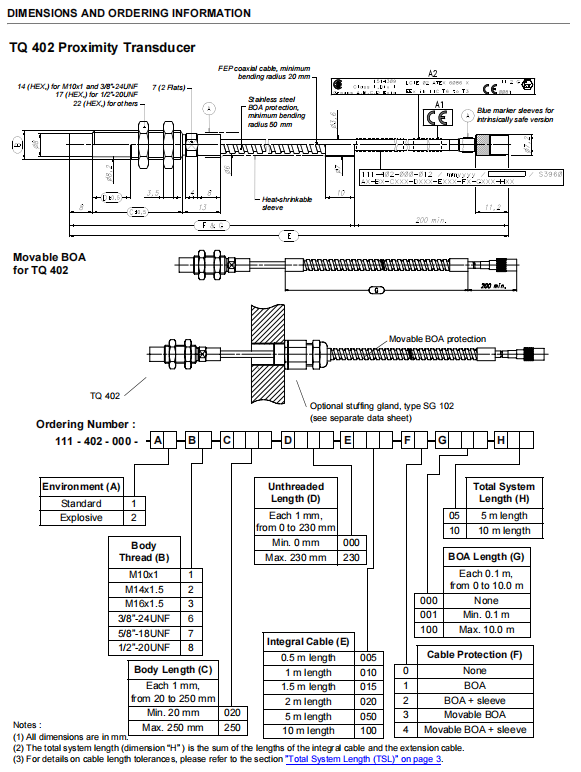

Phân tích cấu hình chi tiết số thứ tự

A13

B1                   Sợi Shell - Ren hệ mét M10 x 1, là kích thước lắp đặt phổ biến và phổ biến nhất trên toàn thế giới, tạo điều kiện thuận lợi cho việc mua sắm và lắp đặt.

C042               Chiều dài vỏ - 42mm. Chiều dài vỏ ngắn hơn này rất phù hợp để sử dụng trong các tình huống có không gian lắp đặt hạn chế, chẳng hạn như khi trùm lắp đặt tương đối nông.

D000               Chiều dài ren -0mm, biểu thị rằng ren chạy qua toàn bộ vỏ cảm biến.

E050               Chiều dài cáp tích hợp - 5,0 mét. Độ dài này cho phép cảm biến có đủ độ linh hoạt khi nối dây mà không cần sử dụng ngay cáp kéo dài, cho phép kết nối cảm biến từ hộp nối thiết bị với bộ điều hòa tín hiệu ở khoảng cách xa hơn.

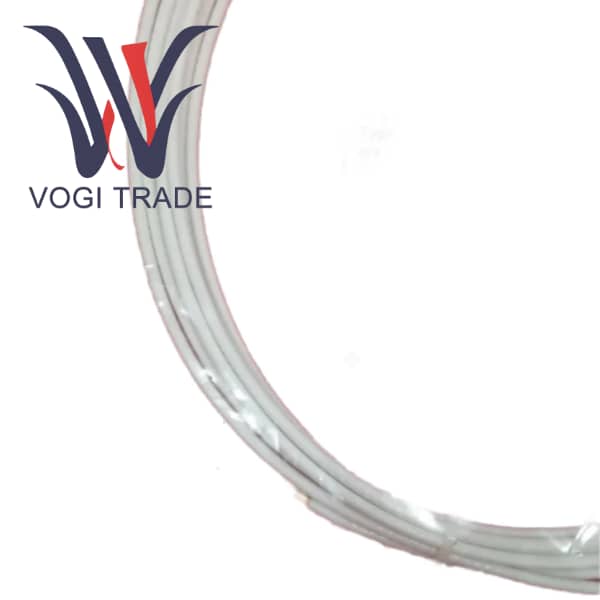

F0                  Bảo vệ tùy chọn - Không có. Cáp là cáp đồng trục được phủ FEP tiêu chuẩn không có ống kim loại bằng thép không gỉ linh hoạt hoặc vỏ bọc bổ sung.

G000               Chiều dài ống mềm -0 mét, xác nhận ống không được bảo vệ.

H05                Tổng chiều dài hệ thống - 5 mét. Nó cho biết tổng chiều dài của chuỗi đo này là 5 mét và chỉ sử dụng cáp tích hợp đi kèm với cảm biến.

Hiệu suất chính và các thông số vật lý

Nguyên lý đo lường                 Hiệu ứng dòng điện xoáy

Phạm vi đo tuyến tính           2 mm hoặc 4 mm (tùy thuộc vào tùy chọn điều hòa IQS900 đi kèm)

Độ nhạy

Điện áp đầu ra                             8 mV/μm (tương ứng với phạm vi 2mm) hoặc 4 mV/μm (tương ứng với phạm vi 4mm)

Đáp ứng tần số                     DC đến 20 kHz (-3 dB)

Nhiệt độ hoạt động

Đầu dò cảm biến                              -40°C đến +180°C

Cáp và đầu nối                 -40°C đến +120°C

Độ tuyến tính                                    Vui lòng tham khảo đường cong hiệu suất trên trang 8-9 của bảng dữ liệu. Sai số điển hình trong phạm vi tuyến tính là cực kỳ nhỏ.

Cấp bảo vệ                         IP68 (đầu cảm biến và phần cáp tích hợp).

Đầu nối                                  Đầu nối micro đồng trục tự khóa.

Vật liệu mục tiêu                           Thép dẫn điện từ. Vật liệu hiệu chuẩn tiêu chuẩn là thép tương đương VCL 140/AISI 4140.

Tính năng chức năng của sản phẩm

Chức năng chẩn đoán và tích hợp hệ thống nâng cao (đạt được thông qua IQS900)

Các thành phần hoàn toàn có thể thay thế cho nhau. Cáp TQ402, EA402 và bộ điều hòa tín hiệu IQS900 được hiệu chỉnh thành một hệ thống tích hợp. Khi bất kỳ thành phần nào bị hỏng, bộ phận tương tự của mô hình có thể được thay thế trực tiếp mà không cần hiệu chỉnh lại toàn bộ hệ thống, giúp đơn giản hóa đáng kể quy trình bảo trì và giảm chi phí tồn kho.

Khi IQS900 được trang bị chức năng chẩn đoán (tùy chọn đặt hàng C2), hệ thống có thể giám sát cuộn dây cảm biến, tính toàn vẹn của cáp, trạng thái kết nối và tình trạng của chính máy điều hòa trong thời gian thực. Khi phát hiện sự cố (chẳng hạn như hở mạch hoặc đoản mạch), cảnh báo sẽ được gửi ngay đến hệ thống giám sát bằng cách xuất tín hiệu dòng điện hoặc điện áp vượt quá phạm vi bình thường (chẳng hạn như >-15,5mA hoặc <-20,5mA), đạt được khả năng bảo trì dự đoán.

IQS900 với chẩn đoán Mức độ toàn vẹn an toàn (SIL) được thiết kế tuân thủ các tiêu chuẩn SIL 2 (IEC 61508) và có thể được sử dụng trực tiếp trong các hệ thống liên quan đến an toàn như một phần của bảo vệ máy nhằm giúp ngăn ngừa các sự cố thảm khốc.

Hiệu suất điện vượt trội

Đáp ứng tần số rộng của DC đến 20 kHz (-3 dB) cho phép TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H05 không chỉ đo các chuyển vị thay đổi chậm (chẳng hạn như vị trí trục) mà còn ghi lại chính xác các rung động do lệch trục, mất cân bằng, chia lưới bánh răng, v.v. trong thiết bị quay tốc độ cao, cung cấp dữ liệu phong phú cho chẩn đoán lỗi.

Tỷ lệ tín hiệu trên tạp âm cao và khả năng chống nhiễu. Thiết kế mạch và công nghệ che chắn được tối ưu hóa, kết hợp với khả năng tương thích điện từ (EMC) được cải thiện của IQS900, đảm bảo đầu ra tín hiệu ổn định và ít nhiễu ngay cả trong môi trường điện từ công nghiệp phức tạp.

Hỗ trợ đầu ra và nguồn điện linh hoạt, đầu ra dòng điện 2 dây (vòng 4-20mA, chống nhiễu mạnh, thích hợp truyền từ xa) và đầu ra điện áp 3 dây (đáp ứng động tốt, phù hợp đo rung tần số cao) và có thể tương thích trực tiếp với các hệ thống giám sát phổ thông như VM600 và VibroSmart.
