TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05

Tổng quan về sản phẩm

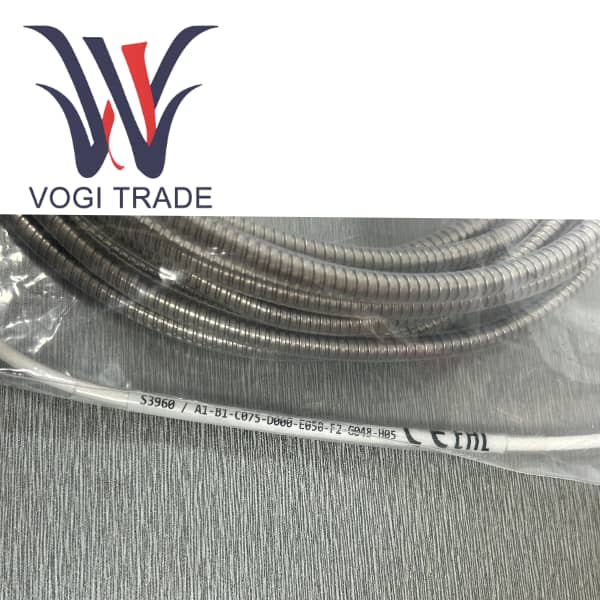

Sản phẩm này là cảm biến dịch chuyển dòng điện xoáy không tiếp xúc TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05 do Meggitt (Vibra-Meter ®) sản xuất, đây là một sản phẩm về bản chất an toàn được thiết kế đặc biệt cho môi trường có khả năng gây nổ. Bộ chuyển đổi tiệm cận thuộc hệ thống đo tiệm cận bao gồm TQ402/TQ412, EA402 và IQS900, được sử dụng để theo dõi liên tục và chính xác độ rung hướng tâm và độ dịch chuyển dọc trục của máy móc quay trong khu vực nguy hiểm.

Số đặt hàng cụ thể này cho biết cảm biến này không chỉ có hiệu suất cao của dòng TQ402 mà còn đã vượt qua chứng nhận "Ex i" về an toàn nội tại nghiêm ngặt và có thể được sử dụng an toàn trong Vùng 0, 1, 2 của các môi trường có khí dễ cháy nổ như dầu mỏ, công nghiệp hóa chất và khí tự nhiên. Cấu hình TQ402 bao gồm chiều dài vỏ 75mm, cáp tích hợp dài 5 mét và ống thép không gỉ linh hoạt có vỏ FEP để bảo vệ. TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05 là giải pháp an toàn và có độ tin cậy cao được thiết kế cho các tình huống ứng dụng đòi hỏi khắt khe.

Thông số kỹ thuật và thông số sản phẩm

Phân tích cấu hình chi tiết số thứ tự

A1              Tiêu chuẩn môi trường - Loại an toàn nội tại (Ex i). Đây là điểm khác biệt cốt lõi so với mẫu trước đó, cho thấy cảm biến này tuân thủ tiêu chuẩn chống cháy nổ an toàn nội tại.

B1              Ren vỏ - Ren hệ mét M10 × 1, rất linh hoạt và dễ lắp đặt.

C075          Chiều dài vỏ - 75mm. Lớp vỏ dài hơn mang lại độ ổn định cơ học tốt hơn và hỗ trợ trên các bức tường lắp dày hơn.

D000          Chiều dài ren -0mm, có ren chạy xuyên suốt toàn bộ vỏ.

E050          Chiều dài cáp tích hợp - 5,0 mét.

F2              Bảo vệ tùy chọn - Ống thép không gỉ linh hoạt có vỏ bọc FEP. Cung cấp mức độ bảo vệ cơ học cao nhất (chống va đập, chịu áp lực, chống mài mòn) và chống ăn mòn hóa học cho cáp.

G050           Chiều dài ống mềm - 0,5 mét. Bảo vệ các phần cáp chính gần đầu cảm biến.

H05            Tổng chiều dài hệ thống - 5 mét.

Hiệu suất chính và các thông số vật lý:

Nguyên lý đo lường             Hiệu ứng dòng điện xoáy

Phạm vi đo tuyến tính       2 mm hoặc 4 mm (tùy thuộc vào Cài đặt IQS900)

Độ nhạy                               8 mV/µm (phạm vi 2 mm) hoặc 4 mV/µm (phạm vi 4 mm) - điện áp đầu ra

Phản hồi tần số                 DC đến 20 kHz (-3 dB)

Nhiệt độ hoạt động             -40°C đến +180°C (đầu dò) -40°C đến +120°C (Cáp và đầu nối)

Độ tuyến tính                                 Dựa vào đường cong hiệu suất trong bảng dữ liệu, sai số điển hình là cực kỳ nhỏ.

Cấp bảo vệ                      IP68 (đầu cảm biến và cáp tích hợp).

Chứng nhận chống cháy nổ      Tuân thủ Ex ia IIC T6... Tiêu chuẩn T3 Ga có thể áp dụng cho các khu vực nguy hiểm ở nhiều khu vực như Châu Âu, quốc tế (IECEx) và Bắc Mỹ. Số chứng chỉ như LCIE 11 ATEX 3091X.

Vật liệu mục tiêu                        Thép dẫn điện từ (chẳng hạn như AISI 4140).
