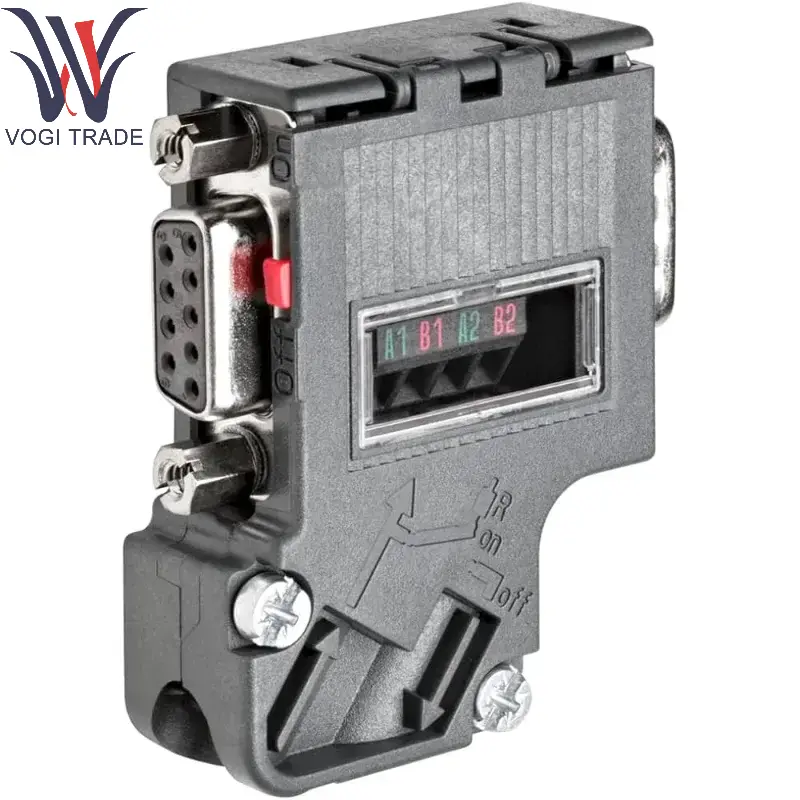

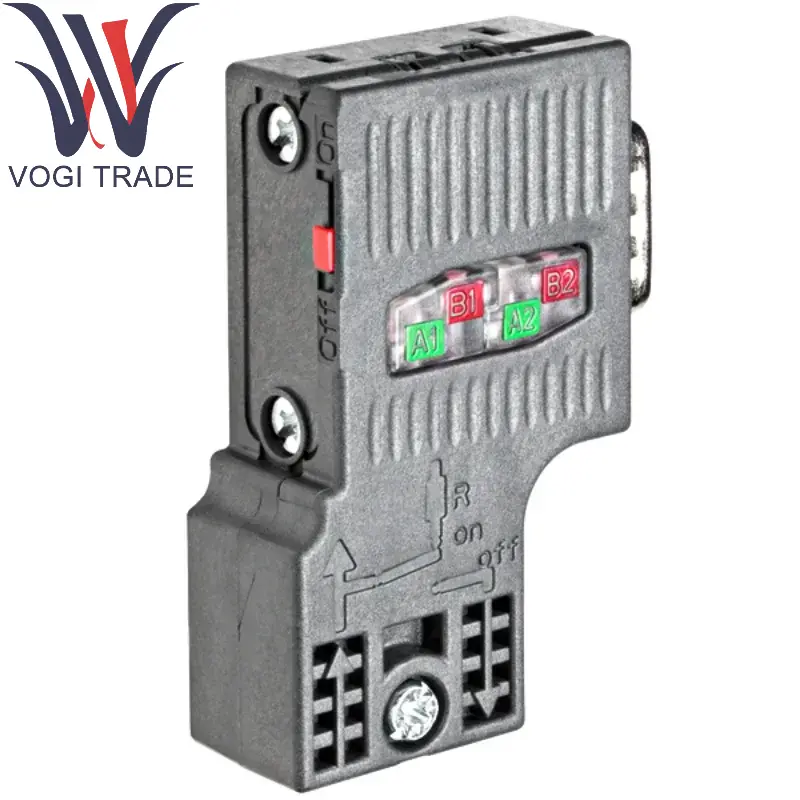

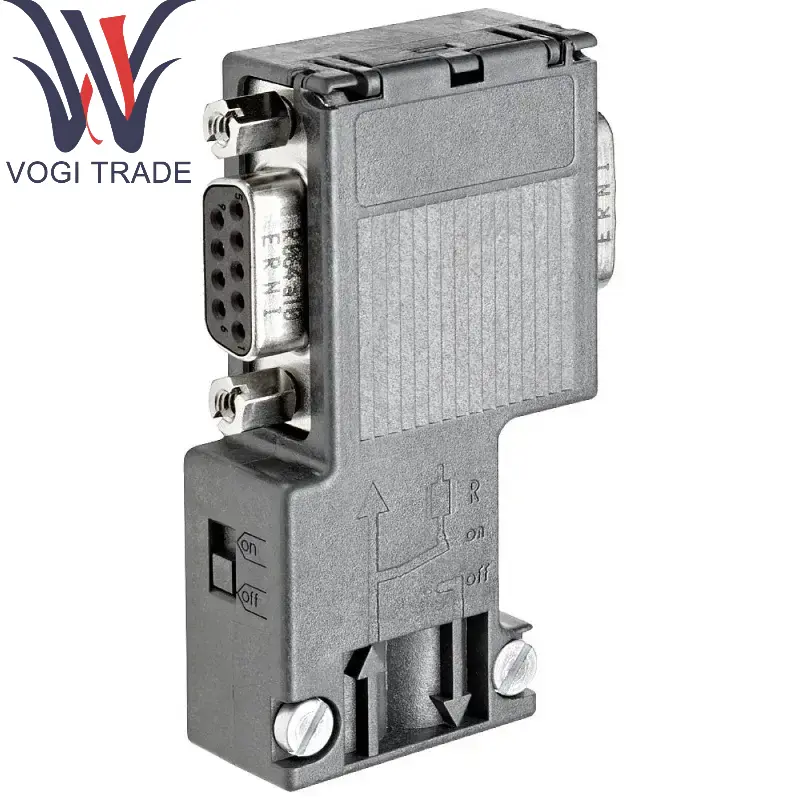

Siemens 6ES7972-0BB42-0XA0

Mô tả sản phẩm

Loại: Đầu nối xe buýt

Thiết kế:

Đầu ra cáp 90 °: Lưu không gian và phù hợp để cài đặt nhỏ gọn.

Cổng lập trình tích hợp (cổng PG): Siemens 6ES7972-0BB42-0XA0 cho phép các thiết bị lập trình được kết nối mà không dừng máy, thuận tiện để gỡ lỗi và bảo trì.

Mục đích: Siemens 6ES7972-0BB42-0XA0 Được sử dụng để kết nối cáp và thiết bị của mạng DP Profibus.

Chi tiết sản phẩm

Thông số kỹ thuật

Tính năng thông số kỹ thuật

Loại giao diện Profibus DP (Giao diện Sub-D 9-Pin)

Góc đầu ra cáp 90 ° khuỷu tay

Tốc độ truyền dữ liệu hỗ trợ 9,6 kbps ~ 12 Mbps

Điện trở chấm dứt có thể được kích hoạt bằng công tắc

Lớp bảo vệ IP20 (sử dụng trong nhà)

Khả năng tương thích tuân thủ Profibus IEC 61158/EN 50170

Nhiệt độ hoạt động -20 ° C ~ +60 ° C

Đặc điểm vật lý

Màu sắc: Thường là màu đen hoặc xám đen.

Vật liệu: Vỏ nhựa chống cháy, lớp che chắn kim loại.

Đặc điểm điện

Dòng điện tối đa: 500 mA.

Khu vực ứng dụng

Tự động hóa công nghiệp:

Giao diện DP Profibus để kết nối SIMATIC S7-300/400/1500 PLC.

Kết nối mạng cho các mô -đun I/O phân tán ET 200, bộ chuyển đổi tần số, HMI và các thiết bị khác.

Các kịch bản chính:

Dây chuyền sản xuất yêu cầu lập trình trực tuyến hoặc chẩn đoán.

Lắp đặt tủ điện không gian.

Cài đặt và sử dụng hướng dẫn

Phương pháp nối dây:

Kết nối cáp Profibus thông qua giao diện phụ 9 chân.

Điện trở đầu cuối phải được kích hoạt cho thiết bị đầu cuối (công tắc được đặt thành "BẬT").

Ghi chú:

Điện trở đầu cuối phải được sử dụng ở cả hai đầu của mạng.

Tránh bán kính uốn cáp quá nhỏ.

Ưu điểm và tính năng

Độ tin cậy: Thiết kế ban đầu của Siemens để đảm bảo sự ổn định của mạng Profibus.

Thuận tiện: Cổng PG tích hợp hỗ trợ vận hành nhanh và giảm thời gian chết.

Khả năng tương thích: Hỗ trợ rộng rãi các thiết bị Profibus của Siemens và bên thứ ba.
