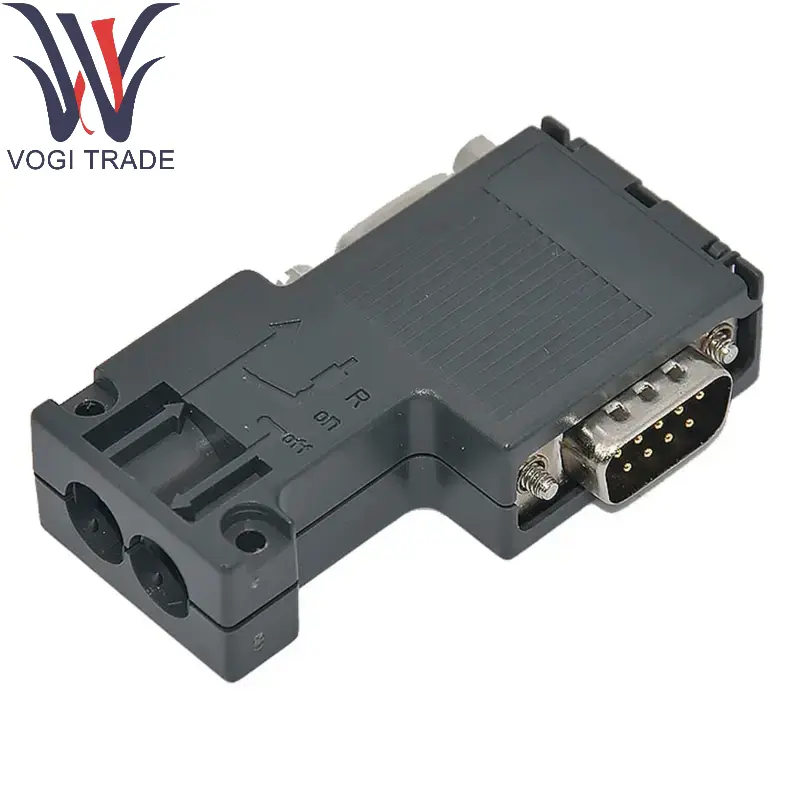

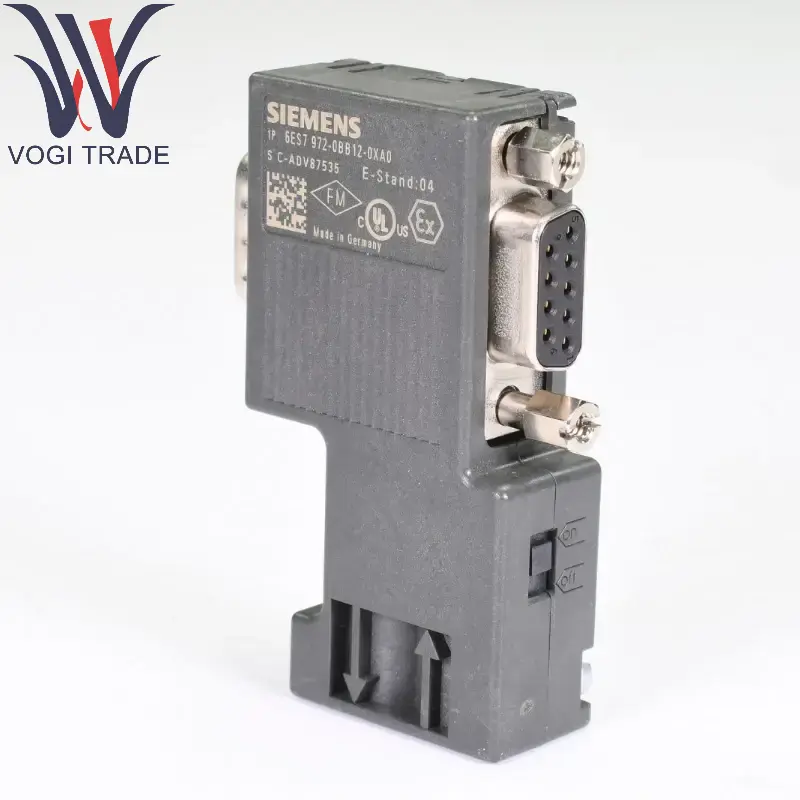

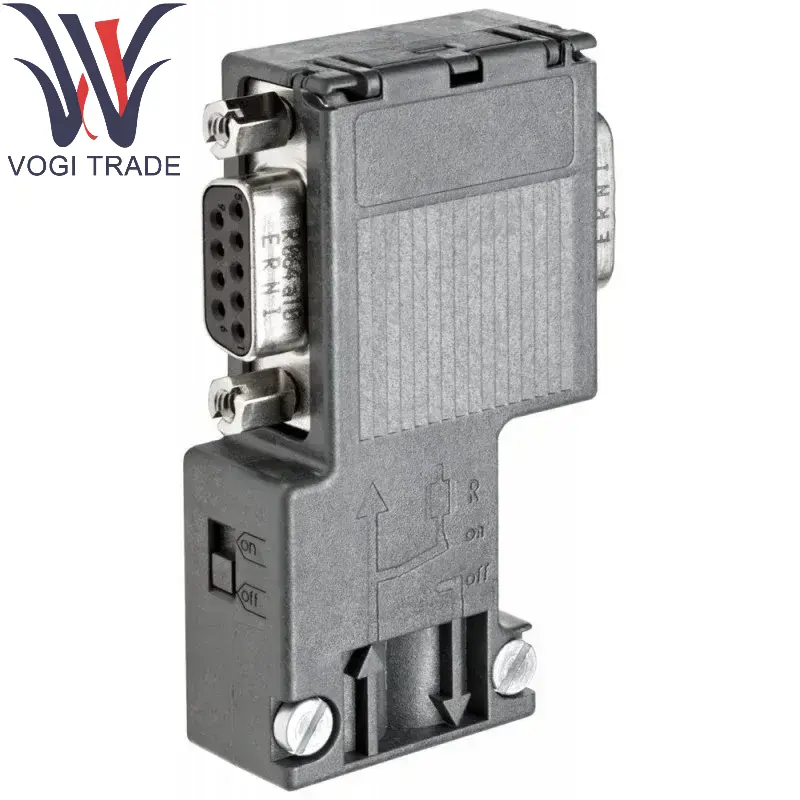

Siemens 6ES7972-0BB12-0XA0

Thông số kỹ thuật

Loại giao diện:

Giao diện Sub-D 9 Pin (nữ), được sử dụng để kết nối các thiết bị DP Profibus.

Siemens 6ES7972-0BB12-0XA0 Cung cấp giao diện lập trình bổ sung (giao diện PG/OP) để dễ dàng vận hành và bảo trì.

Đặc điểm điện:

Siemens 6ES7972-0BB12-0XA0 hỗ trợ giao thức DP Profibus với tốc độ truyền tối đa là 12 Mbps.

Không có điện trở đầu cuối: Điện trở đầu cuối cần được cấu hình thủ công (được đặt bằng công tắc trên đầu nối bus).

Đặc điểm cơ học:

Hướng đầu ra cáp: dọc (ổ cắm 90 °).

Cấp độ bảo vệ: IP20, phù hợp để lắp đặt trong tủ kiểm soát công nghiệp.

Cáp kết nối: Hỗ trợ cặp xoắn được che chắn theo tiêu chuẩn Profibus (chẳng hạn như Siemens 6xv1830-0eh10).

Khả năng tương thích:

Áp dụng cho các thiết bị DP Profibus như SIMATIC S7-300/400, ET 200 Series.

Chi tiết sản phẩm

Tính năng thiết kế:

Thiết kế cắm điện để cài đặt nhanh và thay thế.

Nhà ở minh bạch cho phép kiểm tra trực quan trạng thái kết nối.

Siemens 6ES7972-0BB12-0XA0 cung cấp chức năng khóa vít để đảm bảo kết nối an toàn.

Cấu hình điện trở đầu cuối:

Nếu đầu nối được đặt ở cả hai đầu của bus, điện trở đầu cuối phải được kích hoạt bởi một điện trở đầu cuối bên ngoài (chẳng hạn như 6es7972-0ba12-0xa0) hoặc một công tắc thủ công.

Khu vực ứng dụng

Tự động hóa công nghiệp:

Siemens 6ES7972-0BB12-0XA0 được sử dụng để kết nối PLC (chẳng hạn như S7-300/400), I/O phân phối (ET 200) và các thiết bị khác với mạng DP Profibus.

Kiểm soát dây chuyền sản xuất:

Xây dựng các hệ thống kiểm soát phân tán trong các ngành công nghiệp như sản xuất ô tô và chế biến thực phẩm.

Gỡ lỗi thiết bị:

SIEMENS 6ES7972-0BB12-0XA0 Kết nối với một lập trình viên (như PG/PC) thông qua giao diện lập trình (giao diện PG) để chẩn đoán trực tuyến hoặc tải xuống chương trình.

Xây dựng tự động hóa:

Tích hợp vào mạng truyền thông của hệ thống điều khiển tòa nhà.
