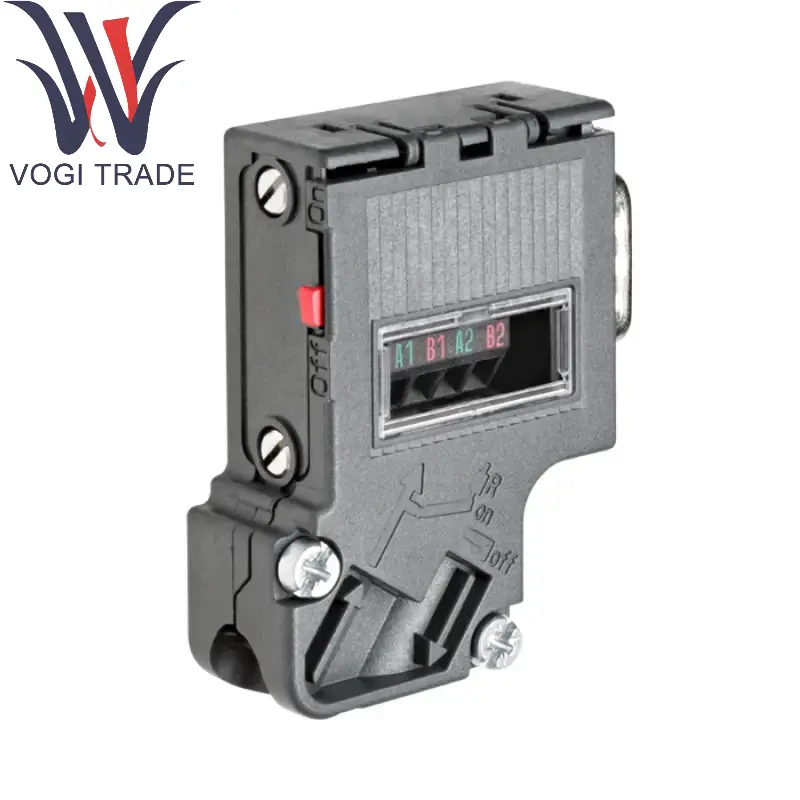

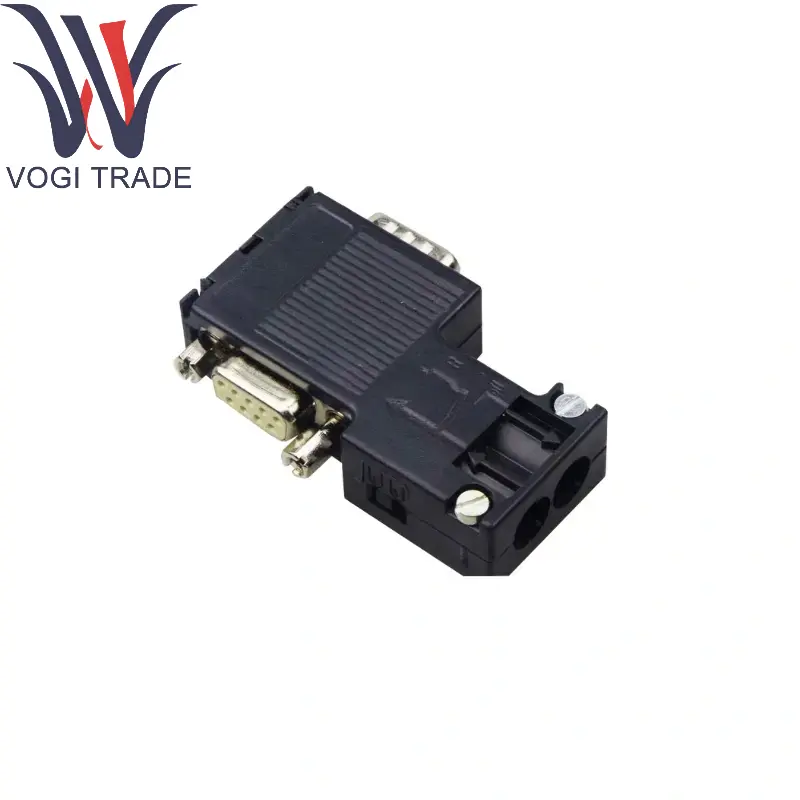

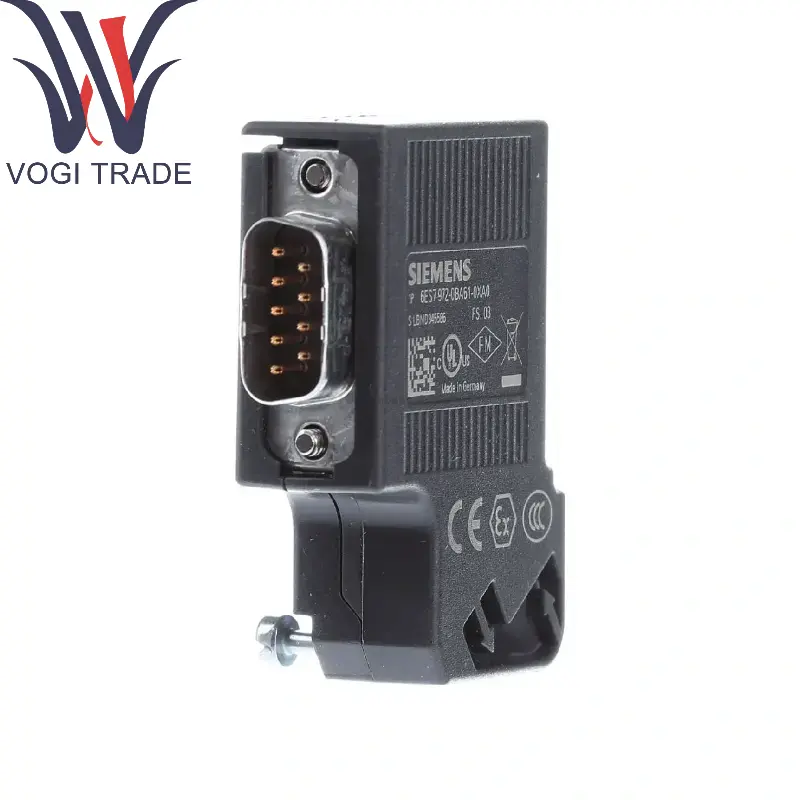

Siemens 6ES7972-0BA61-0XA0

Mô tả sản phẩm

Chức năng:

SIEMENS 6ES7972-0BA61-0XA0 được sử dụng để kết nối các thiết bị DP Profibus (như PLC, HMI, Drive, v.v.) với mạng RS485.

Siemens 6ES7972-0BA61-0XA0 cung cấp các điện trở đầu cuối (chuyển đổi bằng công tắc) để đảm bảo tính ổn định của truyền tín hiệu.

Giao diện lập trình tích hợp (giao diện PG) để truy cập trực tiếp vào mạng thông qua các thiết bị lập trình (như Siemens PG hoặc bộ điều hợp PC).

Tính năng thiết kế:

Thiết kế cắm điện: Hỗ trợ cài đặt và loại bỏ nhanh chóng.

Kết nối khiên: Thiết bị đầu cuối nối đất khiên tích hợp để giảm nhiễu điện từ (EMI).

Tốc độ truyền dữ liệu: Hỗ trợ tỷ lệ tiêu chuẩn Profibus DP (9,6 kbps đến 12 Mbps).

Thông số kỹ thuật

Thông số Thông số kỹ thuật

Interfac-Loại 9 chân (nữ)

Giao thức mạng ： Profibus DP (Tuân thủ IEC 61158)

Điện trở đầu cuối có thể chuyển đổi (BẬT/TẮT)

Số lượng nút tối đa ： 32 (không có bộ lặp)

Chiều dài cáp (12 Mbps) 100 mét (có điện trở cuối)

Nhiệt độ hoạt động ： -20 ° C đến +60 ° C

Cấp độ bảo vệ IP20 (sử dụng trong nhà)

Khả năng tương thích ： Siemens S7-200/300/400/1200/1500, v.v.

Khu vực ứng dụng

Tự động hóa công nghiệp:

Siemens 6ES7972-0BA61-0XA0 được sử dụng để kết nối PLC (như S7-300/400), I/O phân phối (sê-ri ET200) và các thiết bị khác.

SIEMENS 6ES7972-0BA61-0XA0 Mạng DP Profibus DP để đạt được trao đổi dữ liệu tốc độ cao giữa các thiết bị.

Kiểm soát quá trình:

Kết nối cảm biến, bộ truyền động và hệ thống kiểm soát trong các ngành công nghiệp như dầu mỏ và hóa chất.

Chế tạo:

Tự động hóa dây chuyền sản xuất (như sản xuất ô tô, đóng gói thực phẩm).

Xây dựng tự động hóa:

Hệ thống HVAC tích hợp, điều khiển ánh sáng, v.v.

Ghi chú

Điện trở đầu cuối: Các đầu nối xe buýt ở cả hai đầu của mạng cần cho phép điện trở đầu cuối và các nút trung gian cần phải được tắt.

Loại cáp: Nên sử dụng cặp xoắn được bảo vệ (chẳng hạn như Siemens 6xv1830-0eh10).

Yêu cầu nối đất: Đảm bảo rằng lớp khiên được nối đất tại một điểm duy nhất để tránh nhiễu tiếng ồn.
