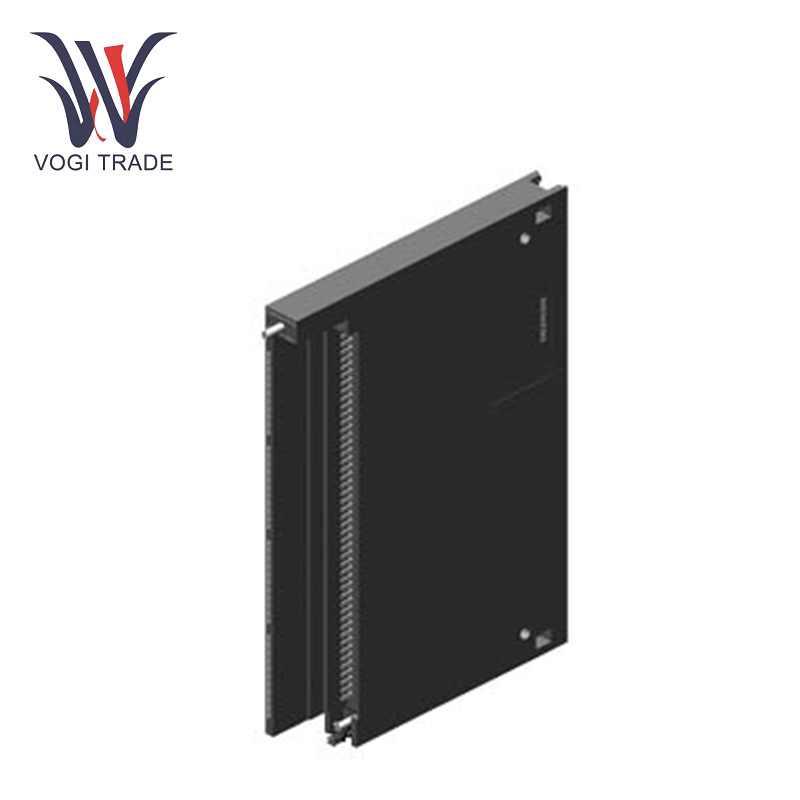

Siemens 6ES74501AP010AE0

Thông số kỹ thuật

Cung cấp điện áp phụ trợ điện áp 1L+, tải điện áp 2L+

Giá trị định mức (DC): 24 V

Phạm vi cho phép, giới hạn thấp hơn (DC) 20,4 V; Động lực: 18,5 v

Phạm vi cho phép, giới hạn trên (DC) 28.8 V; Động: 30,2 v

Đầu vào dòng điện từ điện áp tải 1L+ (không tải), tối đa: 50 mA

từ tải điện áp 2L+ (không tải), tối đa: 60 Pha

Từ Back Plberse Bus 5 V DC, Max .: 300 Ma

Mất điện mất điện, TYP.:6 W

Đầu vào kỹ thuật số Số lượng đầu vào kỹ thuật số: 6

Chức năng: 1 cho Gate Start, 1 cho dừng cổng, 1 để đặt bộ đếm

Điện áp đầu vào

cho tín hiệu "0": -28.8 đến +5V

cho tín hiệu "1": +11 đến +28.8V

Các tính năng chức năng chính

Siemens 6ES74501AP010AE0 cung cấp các khả năng nâng cao cho các ứng dụng kiểm soát công nghiệp:

Đầu ra tương tự có độ chính xác cao: Cung cấp 4 kênh có độ phân giải 16 bit, hỗ trợ điện áp (± 10V) và đầu ra dòng điện (02020mA/42020MA) cho bộ truyền động chính xác và điều khiển van trong tự động hóa quá trình.

Trí thông minh chẩn đoán: Trạng thái kênh theo dõi chẩn đoán tích hợp, ngắt dây và điều kiện quá tải, giảm thời gian chết thông qua phát hiện lỗi chủ động được căn chỉnh với các tiêu chuẩn IEC 61131.

Cấu hình cắm và phát: Tự động phát hiện qua phần mềm cổng thông tin Siemens TIA đơn giản hóa thiết lập, trong khi tham số hóa mô-đun cụ thể cho phép các cài đặt bộ lọc và mở rộng tùy chỉnh cho các kịch bản công nghiệp khác nhau.

Thiết bị liên kết

Tối ưu hóa hiệu suất hệ thống bằng cách ghép SIEMENS 6ES74501AP010AE0 với các thành phần Siemens bổ sung:

CPU S7-1500: Các mô-đun như 6ES7517-3AP00-0AB0 Đồng bộ hóa với SIEMENS 6ES74501AP010AE0 để cho phép trao đổi dữ liệu thời gian thực và kiểm soát tập trung trong các mạng tự động hóa quy mô lớn.

Các bảng HMI: Simatic TP700 Comfort và KTP400 Các bảng cơ bản cung cấp các giao diện trực quan để giám sát các giá trị đầu ra tương tự và điều chỉnh các tham số trong các hệ thống điều khiển máy móc.

Nguồn cung cấp năng lượng: Sử dụng các đơn vị năng lượng SIEMENS SITOP PSU8600 để đảm bảo đầu vào DC 24V ổn định, giảm thiểu nhiễu tín hiệu trong các mạch tương tự nhạy cảm.

Trường hợp sử dụng thực tế

Siemens 6es74501AP010AE0 vượt trội trong các ứng dụng quan trọng của nhiệm vụ:

Hệ thống định lượng hóa học: Điều chỉnh tốc độ bơm và vị trí van trong sản xuất hàng loạt dược phẩm, đảm bảo tỷ lệ thành phần chính xác tuân thủ các tiêu chuẩn GMP.

Tự động hóa HVAC: Kiểm soát các ổ đĩa tần số biến đổi (VFD) trong các tòa nhà thương mại để duy trì các điều chỉnh nhiệt độ và luồng khí tiết kiệm năng lượng.

Nhà máy xử lý nước: Quản lý các quá trình trung hòa pH bằng cách xuất tín hiệu hiệu chuẩn vào bơm thức ăn hóa học, tăng cường độ tin cậy của quá trình trong cơ sở hạ tầng đô thị.
