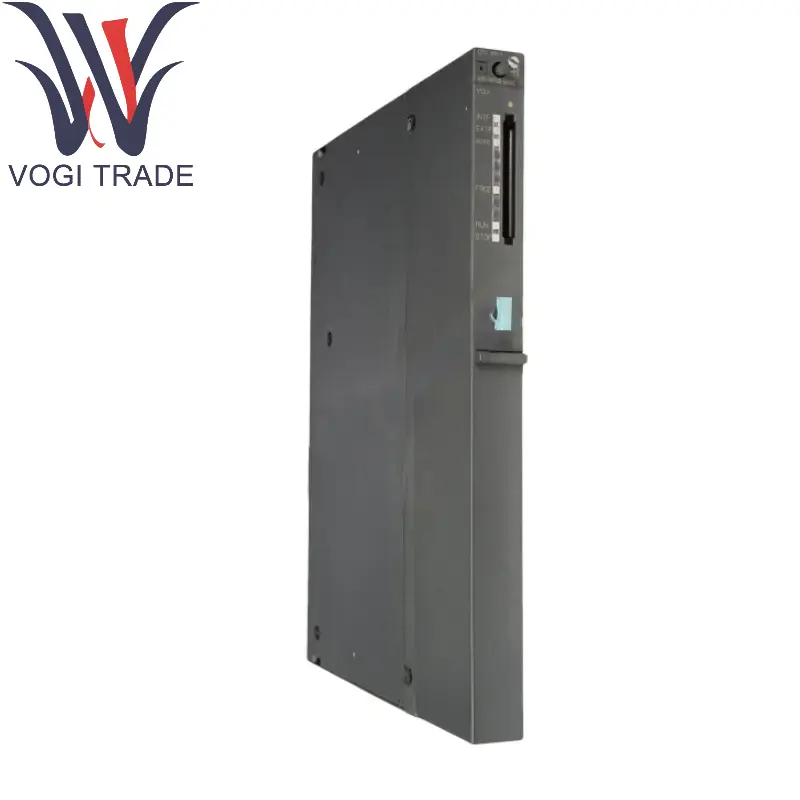

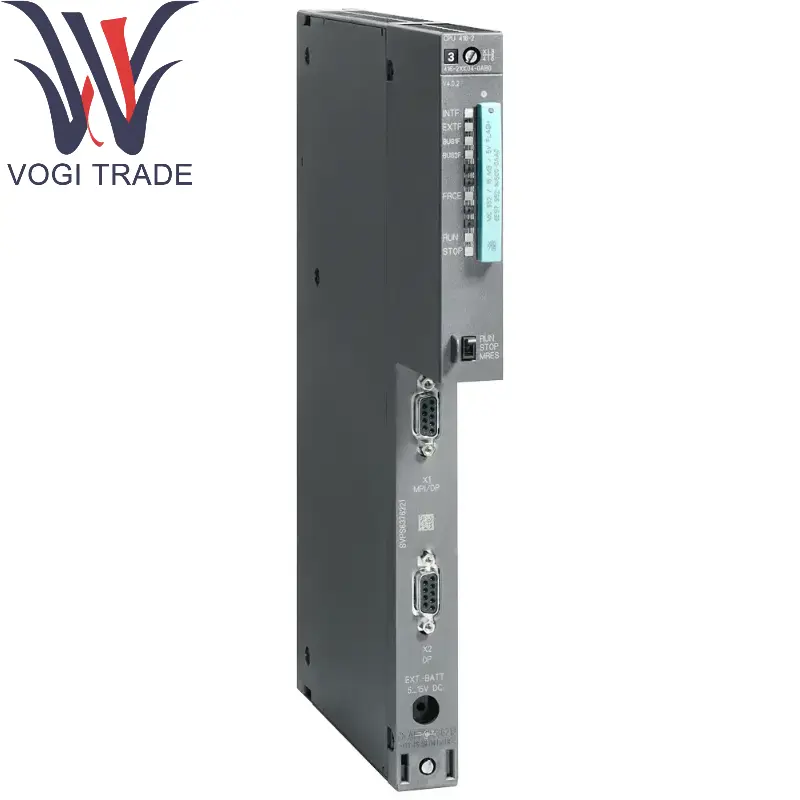

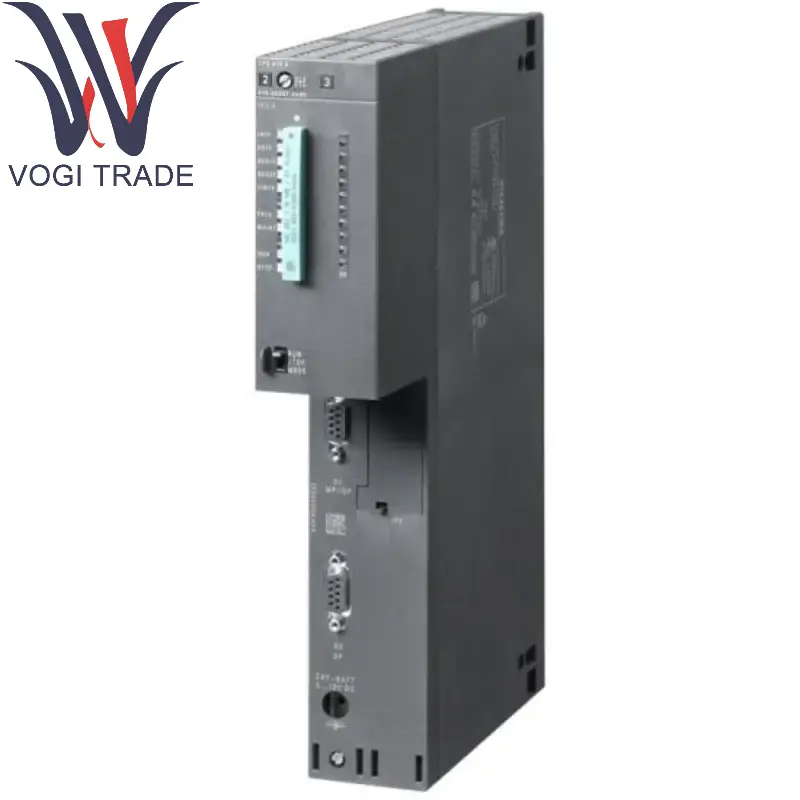

Siemens 6ES7416-2XN05-0AB0

Tổng quan về sản phẩm

Mô hình: 6ES7416-2XN05-0AB0

Tên sản phẩm: SIMATIC S7-400 CPU 416-2

Sê-ri: Siemens S7-400 PLC (Bộ điều khiển logic lập trình hiệu suất cao)

Định vị: Đơn vị điều khiển từ giữa đến cao, phù hợp cho các tác vụ tự động hóa phức tạp, với sức mạnh xử lý và khả năng mở rộng mạnh mẽ.

Mô tả sản phẩm

Loại CPU: Siemens 6ES7416-2XN05-0AB0 là CPU hiệu suất cao trong loạt S7-400, được trang bị bộ xử lý kép (2 lõi vật lý độc lập), hỗ trợ xử lý song song nhiều tác vụ.

Cấu hình bộ nhớ:

Bộ nhớ làm việc: 2,8 MB (cho chương trình và lưu trữ dữ liệu).

Bộ nhớ tải: Siemens 6ES7416-2XN05-0AB0 hỗ trợ thẻ nhớ mở rộng (tối đa 64 MB).

Tốc độ thực thi: 0,08 MS/1000 Hướng dẫn (Hoạt động nhị phân), phù hợp cho các kịch bản kiểm soát tốc độ cao.

Khả năng giao tiếp: Tích hợp nhiều giao diện giao tiếp (MPI/DP), hỗ trợ giao thức chính-slave Profibus-DP và có thể mở rộng các mô-đun Ethernet.

Chi tiết sản phẩm

Thông số kỹ thuật phần cứng

Điện áp nguồn điện: 24V DC (phạm vi cho phép 20.4V-28.8V).

Tiêu thụ điện năng: Giá trị điển hình khoảng 10W (tùy thuộc vào tải).

I/O Khả năng mở rộng: Siemens 6ES7416-2XN05-0AB0 hỗ trợ lên tới 21.000 I/OS kỹ thuật số hoặc 5.000 I/OS analog (thông qua giá mở rộng).

Hẹn giờ/Bộ đếm: 256 bộ hẹn giờ, 256 quầy.

Thiết kế mô-đun: Siemens 6ES7416-2XN05-0AB0 hỗ trợ hoán đổi nóng (các mô-đun một phần có thể được thay thế trong quá trình hoạt động).

Tính năng phần mềm

Môi trường lập trình: Bước 7 (TIA PORTAL tương thích).

Ngôn ngữ lập trình: Hỗ trợ LAD, FBD, STL, SCL, đồ thị, v.v.

Chức năng chẩn đoán: Bộ đệm chẩn đoán tích hợp, hỗ trợ ngắt phần cứng, báo động lỗi và giám sát từ xa.

Giao thức truyền thông

Giao diện PROFIBUS-DP tích hợp (Cổng kết hợp MPI/DP).

Hỗ trợ Profibus, Ethernet công nghiệp (Yêu cầu mô -đun mở rộng), OPC UA, v.v.

Khu vực ứng dụng

Tự động hóa công nghiệp: Kiểm soát các dây chuyền sản xuất phức tạp như sản xuất ô tô, ngành hóa chất và luyện kim.

Kiểm soát quá trình: Hệ thống SCADA cho các ngành công nghiệp quá trình lớn (như dầu khí).

Cơ sở hạ tầng: Nhà máy xử lý nước, hệ thống phân phối điện.

Kịch bản độ tin cậy cao: Các hệ thống dự phòng (có thể định cấu hình là CPU dự phòng loại H).

Các tác vụ sử dụng nhiều dữ liệu: Xử lý khối lượng dữ liệu lớn, điều khiển thuật toán nâng cao (như điều khiển đa vòng PID).

Lợi thế chính

Hiệu suất cao: Bộ xử lý lõi kép phù hợp để xử lý song song đa tác vụ.

Độ tin cậy cao: Siemens 6ES7416-2XN05-0AB0 hỗ trợ cấu hình dự phòng và chế độ không an toàn (cần phải được khớp với các mô-đun an toàn).

Mở rộng linh hoạt: Mở rộng hệ thống quy mô lớn đạt được thông qua I/O phân tán (chẳng hạn như ET 200M).

Ghi chú

Khả năng tương thích: Siemens 6ES7416-2XN05-0AB0 cần được sử dụng với các mô-đun I/O Series S7-400 (như mô-đun kỹ thuật số 6ES7421-1BL00-0AA0).

Yêu cầu tản nhiệt: Đảm bảo thông gió trong quá trình lắp đặt để tránh môi trường nhiệt độ cao.
