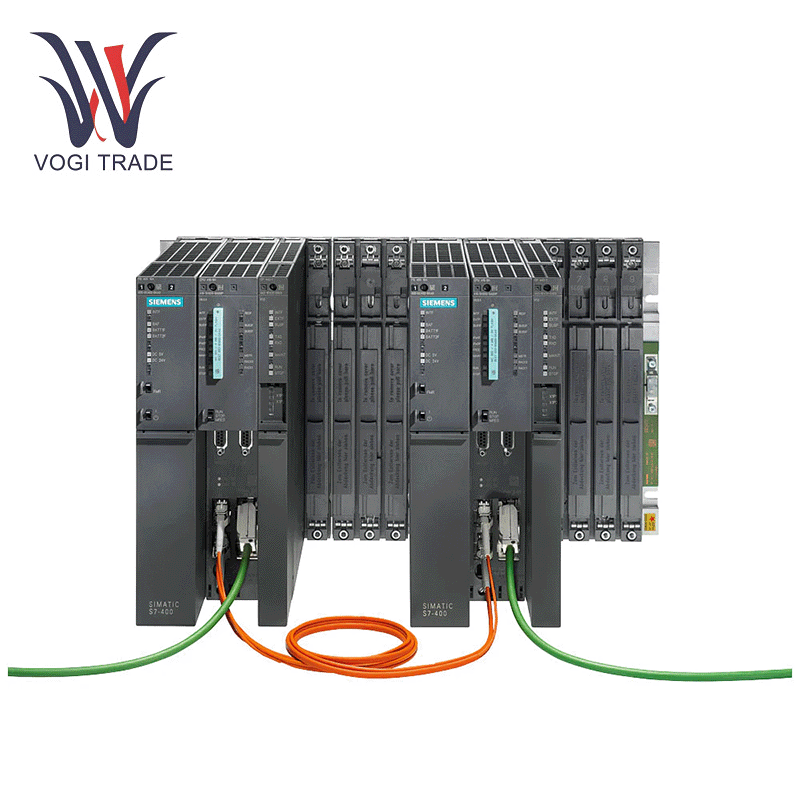

Siemens 6ES74000HR544AB0

Thông số kỹ thuật

Giao thức truyền thông

Hỗ trợ Profibus DP-V1 và Profinet IRT cho giao tiếp thời gian thực xác định, với tỷ lệ baud lên tới 12 Mbps cho mạng công nghiệp.

Tốc độ xử lý

Bộ đồng xử lý nhúng để lọc và chia tỷ lệ tín hiệu, giảm tải CPU lên tới 35% trong quá trình thu thập dữ liệu tốc độ cao.

Phân bổ bộ nhớ

Bộ nhớ không bay hơi trên tàu (8 MB) để lưu trữ các bộ tham số và dữ liệu hiệu chuẩn, có thể truy cập thông qua trao đổi dữ liệu theo chu kỳ/acyclic.

Mở rộng mô -đun

Tương thích với các hệ thống I/O phân phối ET 200M, cho phép các cấu hình lai với tối đa 16 mô -đun bổ sung cho mỗi giao diện.

Khả năng phục hồi môi trường

Hoạt động ở nhiệt độ từ -25 ° C đến +60 ° C mà không cần giảm tốc độ, và chịu được độ ẩm tương đối 95% (không điều hòa) trên mỗi IEC 60068-2-30.

Tích hợp an toàn

Tuân thủ IEC 61508 SIL 2 cho các ứng dụng an toàn chức năng, có các mạch theo dõi dựa trên phần cứng và dự phòng kênh kép.

Sức mạnh linh hoạt

Chấp nhận đầu vào 24V DC ± 30% với bảo vệ phân cực ngược, tiêu thụ ≤5W trong quá trình hoạt động cao điểm.

Các tính năng chính

Dự phòng và có thể mở rộng để giải quyết các nhu cầu tự động hóa lớn nhất, Siemens 6es74000HR544AB0:

Dual-CPU dự phòng: Với 2 bộ xử lý CPU 414-5H đồng bộ, hệ thống này sẽ tự động trao đổi với CPU dự phòng trong sự cố của hệ thống, đảm bảo không có thời gian ngừng hoạt động kéo dài.

Đồng bộ hóa thời gian thực: Bao gồm các mô -đun đồng bộ hóa 10M tích hợp trong các cáp đồng bộ hóa 1M để đồng bộ hóa dữ liệu thời gian thực giữa các giá đỡ, cần thiết cho các quy trình nhanh như dây chuyền lắp ráp ô tô.

Đơn giản mô-đun: Có thể đáp ứng tối đa 18 mô-đun I/O, bộ xử lý giao tiếp (ví dụ: CP 443-1) và hai nguồn cung cấp năng lượng dự phòng (PS 405/407), giá đỡ UR2-H cho phép dễ dàng mở rộng các hệ thống.

Các thành phần tương thích

Siemens 6ES74000HR544AB0 hoạt động hoàn hảo với công nghệ tự động hóa Siemens:

Nguồn cung cấp năng lượng AC: Hai đơn vị đơn PS 405 10A (24/48/60V DC) giữ cho hệ thống ổn định ngay cả với sự mất ổn định điện áp xung quanh hoặc tình huống mất điện.

I/O Moduels: Thích hợp cho các mô-đun tương tự/kỹ thuật số S7-400 để điều khiển chính xác các cảm biến/bộ truyền động trong các hệ thống lớn.

Tích hợp SCADA: Giao diện với các hệ thống SCADA WINCC để theo dõi và chẩn đoán tập trung, lý tưởng cho các nhà máy năng lượng hoặc hóa chất quy mô lớn.

Ứng dụng công nghiệp

Siemens 6es74000HR544AB0 địa chỉ các thách thức trên nhiều lĩnh vực:

Dầu khí: Kiểm soát hệ thống tắt an toàn (SIS) trong các nhà máy lọc dầu, trong đó dự phòng ngăn ngừa các thất bại thảm khốc trong quá trình rò rỉ đường ống hoặc tăng áp.

Sản xuất ô tô: Đồng bộ hóa các hệ thống hàn và hệ thống băng tải robot, giảm sản lượng dừng lại do sự cố PLC.

Năng lượng tái tạo: Quản lý kiểm soát độ cao tuabin và đồng bộ hóa lưới, đảm bảo phát điện không bị gián đoạn ngay cả trong điều kiện thời tiết khắc nghiệt.
