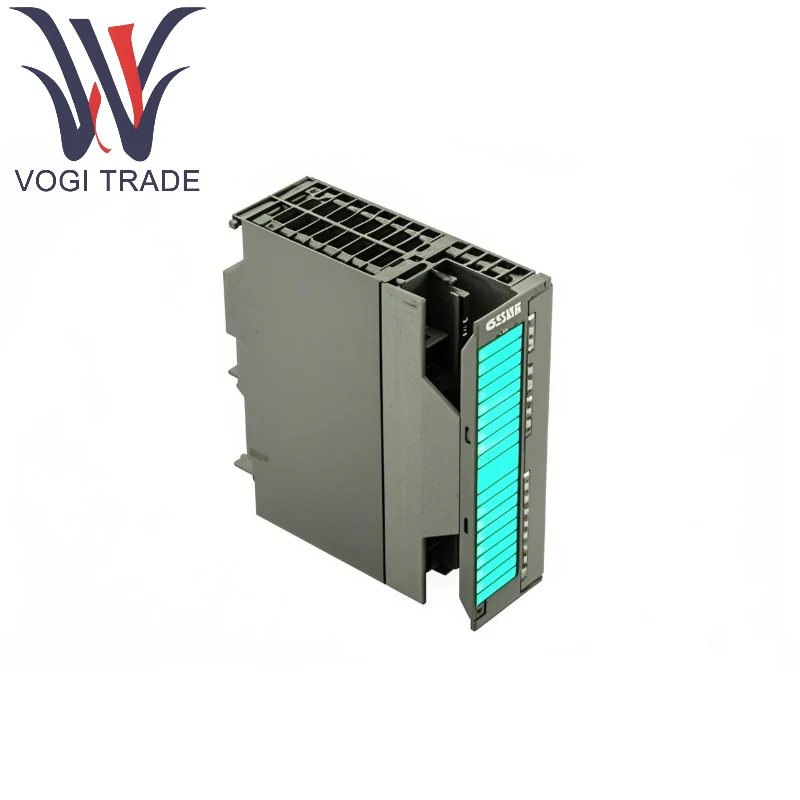

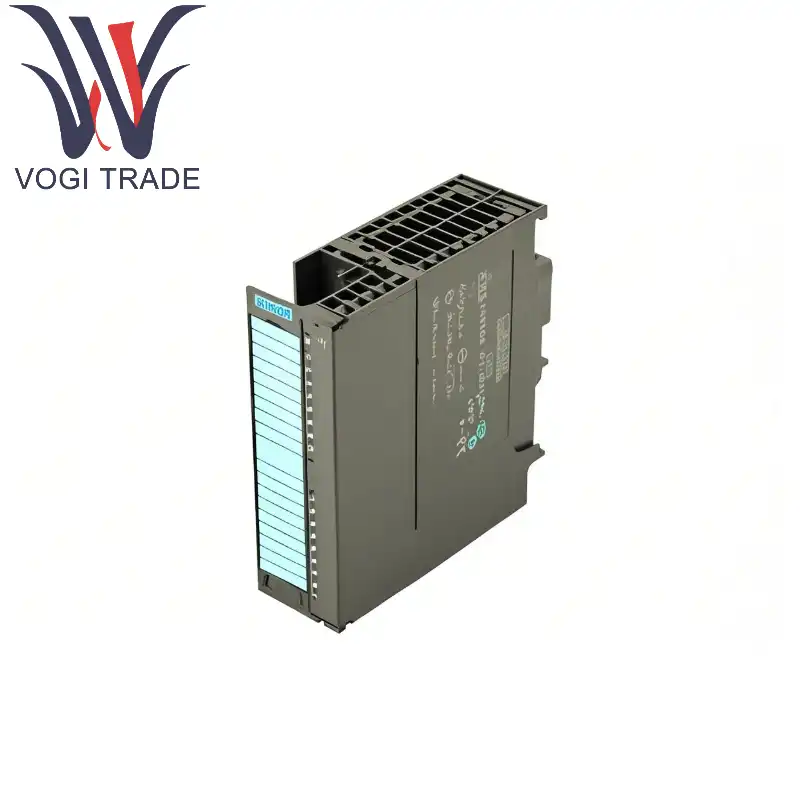

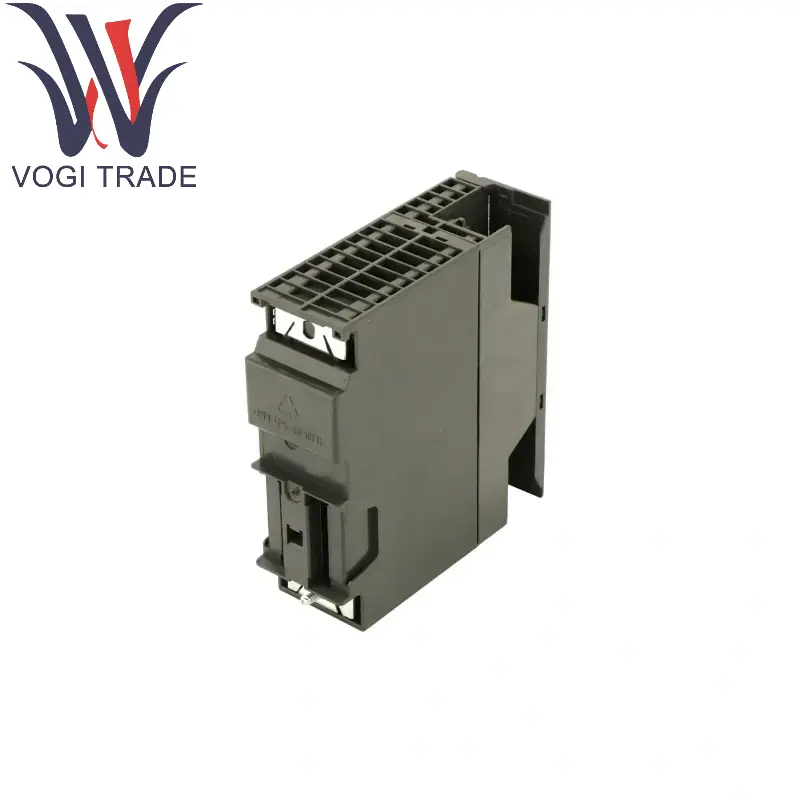

Siemens 6ES7332-5HD01-0AB0

Mô tả sản phẩm

Loại đầu ra: Đầu ra bóng bán dẫn (Nguồn/Tùy chọn chìm), hỗ trợ tải DC.

Số lượng kênh: 16 đầu ra kỹ thuật số, mỗi kênh được cô lập độc lập.

Điện áp định mức: 24V DC, Siemens 6ES7332-5HD01-0AB0 hỗ trợ điện áp phạm vi rộng (20.4V-28.8V).

Dòng điện đầu ra: Tối đa 0,5a mỗi kênh, tổng dòng tải không vượt quá 4a (tổng số tất cả các kênh).

Tần số chuyển đổi: Siemens 6ES7332-5HD01-0AB0 hỗ trợ chuyển đổi tần số cao (lên đến 100Hz), phù hợp cho các kịch bản điều khiển xung.

Bảo vệ cách ly: Các kênh được phân lập quang học từ xe buýt mặt phẳng để tăng cường khả năng chống giao thoa.

Chi tiết sản phẩm chính

Đặc điểm điện

Loại tải: Siemens 6ES7332-5HD01-0AB0 hỗ trợ tải điện trở và cảm ứng (như rơle, van điện từ, đèn báo, v.v.).

Bảo vệ ngắn mạch: Bảo vệ ngắn mạch điện tử tích hợp, hỗ trợ chẩn đoán quá tải.

Các thông số cơ học và môi trường

Nhiệt độ hoạt động: -25 ° C đến +60 ° C

Cấp độ bảo vệ: IP20

Kích thước mô -đun: 40mm × 125mm × 120mm (chiều rộng × chiều cao × độ sâu)

Trọng lượng: Khoảng 300g

Giao tiếp và chẩn đoán

Chức năng chẩn đoán: Siemens 6ES7332-5HD01-0AB0 hỗ trợ chẩn đoán cấp độ mô-đun (như ngắn mạch, ngắt dây, quá nhiệt, v.v.) và hiển thị trạng thái thông qua các chỉ báo LED.

Khả năng tương thích: Siemens 6ES7332-5HD01-0AB0 có thể được cắm vào đường ray DIN của S7-300 PLC và tương thích với tất cả các CPU S7-300.

Khu vực ứng dụng

Mô-đun này phù hợp cho các kịch bản tự động hóa công nghiệp yêu cầu điều khiển kỹ thuật số cao tốc độ cao và có độ chính xác cao. Các ứng dụng điển hình bao gồm:

Sản xuất: Siemens 6ES7332-5HD01-0AB0 Kiểm soát sự khởi đầu và dừng của van điện từ, xi lanh, động cơ trên dây chuyền sản xuất, v.v.

Máy móc đóng gói: Lái các bộ truyền động của máy ghi nhãn và thiết bị làm đầy.

Hệ thống hậu cần: Kiểm soát tốc độ của máy phân loại và băng tải.

Quản lý năng lượng: Đầu ra tín hiệu chuyển sang bộ chuyển đổi tần số hoặc khởi động mềm.

Thiết bị kiểm tra: Đầu ra xung tần số cao để kích hoạt cảm biến hoặc điều khiển động cơ bước.

Ưu điểm và tính năng

Độ tin cậy cao: Thiết kế cấp công nghiệp, chống rung và can thiệp chống điện cực.

Cấu hình linh hoạt: Siemens 6es7332-5HD01-0AB0 Dây nối nhóm hỗ trợ (như các kênh 2 × 8) để dễ dàng bảo trì.

Chẩn đoán hiệu quả: Vị trí lỗi nhanh và giảm thời gian chết.

Thiết kế nhỏ gọn: Lưu không gian tủ điều khiển và phù hợp để cài đặt mật độ cao.

Ghi chú

Kết nối tải: tải cảm ứng cần được kết nối song song với các điốt tự do để bảo vệ mạch đầu ra.

Yêu cầu tản nhiệt: Siemens 6ES7332-5HD01-0AB0 Đảm bảo rằng mô-đun được thông gió tốt trong môi trường nhiệt độ cao.

Thông số kỹ thuật về hệ thống dây điện: Siemens 6ES7332-5HD01-0AB0 Sử dụng cáp được bảo vệ để giảm nhiễu nhiễu.
