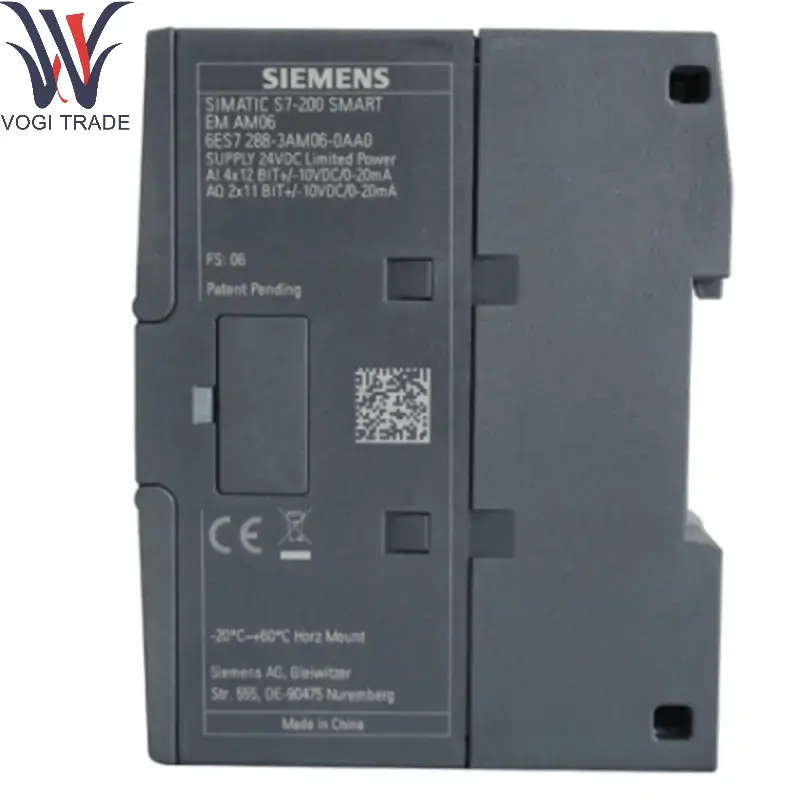

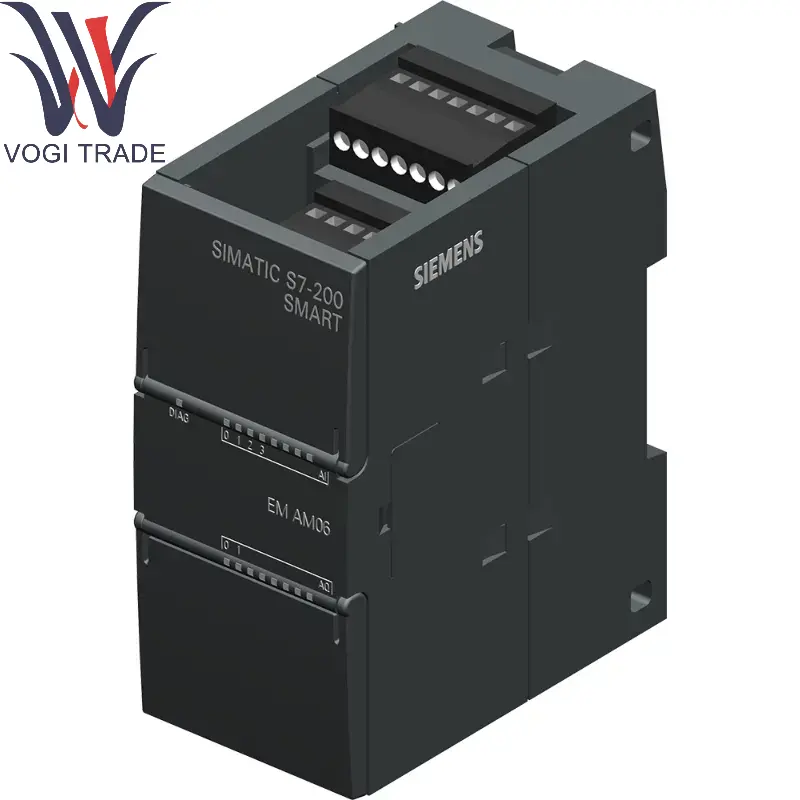

Siemens 6ES7288-3AM06-0AA0

Mô tả sản phẩm

Chức năng:

Siemens 6ES7288-3AM06-0AA0 cung cấp 8 kênh đầu vào tương tự có độ chính xác cao, có thể được cấu hình để đo điện áp (U), dòng điện (I), điện trở (RTD) hoặc tín hiệu cặp nhiệt điện (TC).

Siemens 6ES7288-3AM06-0AA0 hỗ trợ nhiều loại cảm biến (chẳng hạn như RTD như PT100, PT1000, NI100 và J/K/N/T Loại nhiệt loại).

Mô-đun áp dụng thiết kế phân chia và cần được sử dụng với một đơn vị cơ sở (baseunit), chẳng hạn như BU15-p16+A0+2D, v.v.

Xử lý tín hiệu:

Độ phân giải: 16 bit (bao gồm bit dấu hiệu), lấy mẫu có độ chính xác cao.

Siemens 6ES7288-3AM06-0AA0 hỗ trợ kết nối RTD hai dây, ba dây hoặc bốn dây để giảm lỗi nối dây.

Chức năng bù giao tiếp lạnh (CJC) tích hợp, phù hợp để đo cặp nhiệt điện.

Chi tiết sản phẩm

Thông số kỹ thuật

Mục tham số giá trị/mô tả

Kênh đầu vào 8 kênh, loại tín hiệu có thể được cấu hình độc lập

Phạm vi đo điện áp: ± 10V, ± 5V, ± 2,5V, 0-10V, v.v .;

Hiện tại: 0-20ma, 4-20ma, ± 20mA;

RTD/TC: Hỗ trợ nhiều mô hình (chẳng hạn như cặp nhiệt điện loại PT100, J/K)

Độ chính xác ± 0,1% (điện áp/dòng điện), RTD/TC phụ thuộc vào loại

Sự cô lập không bị cô lập giữa các kênh, nhưng bị cô lập với xe buýt nối lại

Tiêu thụ năng lượng Giá trị điển hình 1,5W (nguồn điện 24V DC)

Nhiệt độ hoạt động -20 ° C đến +60 ° C

Cấp độ bảo vệ IP20 (cần được cài đặt trong tủ điều khiển)

Các tính năng phần cứng

Kích thước mô -đun: 30 mm (chiều rộng) × 117mm (chiều cao) × 75mm (độ sâu).

Phương pháp nối dây: Thông qua các thiết bị đầu cuối cắm đơn vị cơ sở, hỗ trợ hệ thống dây một tay.

Chỉ báo LED: Mỗi màn hình trạng thái kênh (màu xanh lá cây/màu đỏ).

Khả năng tương thích

Hỗ trợ bộ điều khiển: Siemens 6ES7288-3AM06-0AA0 tương thích với S7-1200, S7-1500, ET 200SP CPU, v.v.

Cấu hình phần mềm: Tham số hóa là bắt buộc bằng Cổng TIA (Bước 7 V13 trở lên).

Khu vực ứng dụng

Tự động hóa quá trình: Thu thập các tín hiệu tương tự như nhiệt độ, áp suất, dòng chảy, v.v. (như hóa học, dược phẩm).

Quản lý năng lượng: Giám sát hiện tại/điện áp (như hệ thống phân phối năng lượng, năng lượng tái tạo).

Hệ thống HVAC: Giám sát nhiệt độ và độ ẩm môi trường (tín hiệu RTD/TC).

Sản xuất: Xử lý tín hiệu cảm biến dây chuyền sản xuất (như cân, phản hồi vị trí).

Ưu điểm và tính năng

Thiết kế mô -đun: Mở rộng linh hoạt và tiết kiệm không gian.

Độ chính xác cao: Thích hợp cho môi trường công nghiệp khắc nghiệt.

Chẩn đoán nhanh: Chỉ định kênh lỗi thông qua cổng TIA hoặc LED.

Hoán đổi nóng: Siemens 6ES7288-3AM06-0AA0 Thay thế mô-đun hỗ trợ trong quá trình hoạt động (yêu cầu cấu hình hệ thống).
