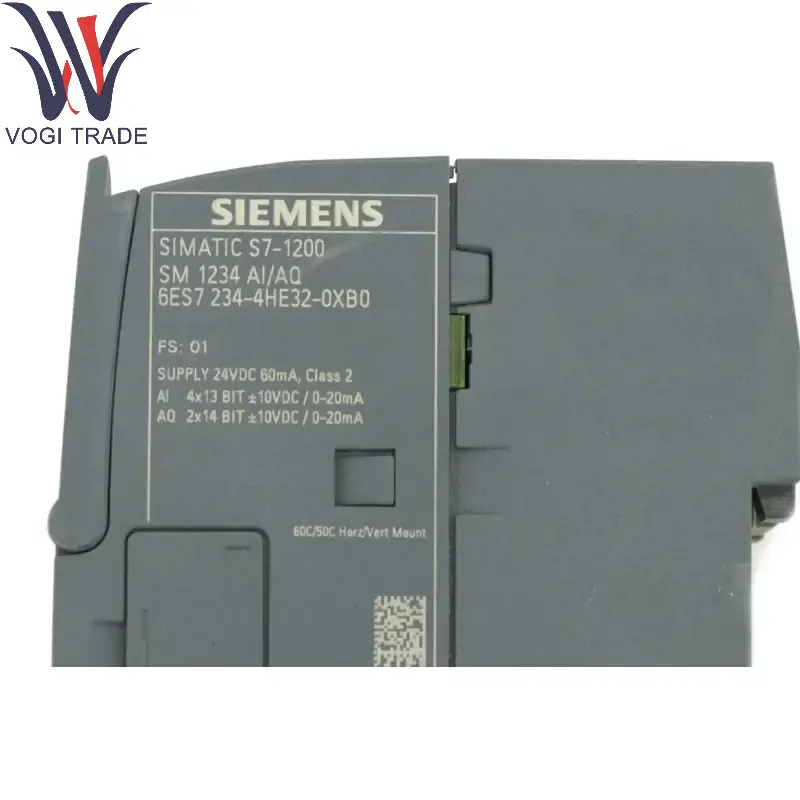

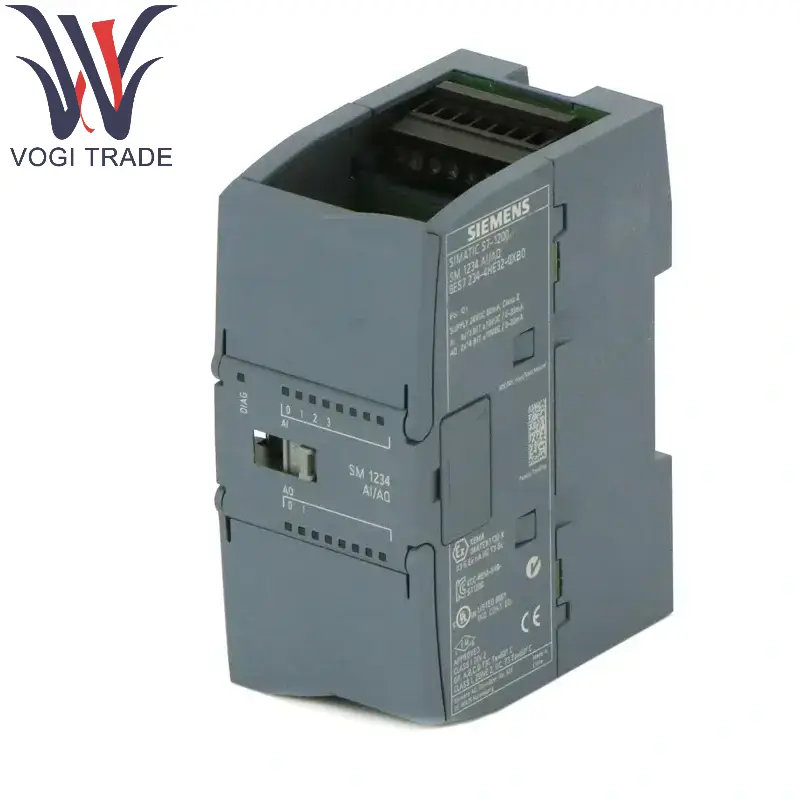

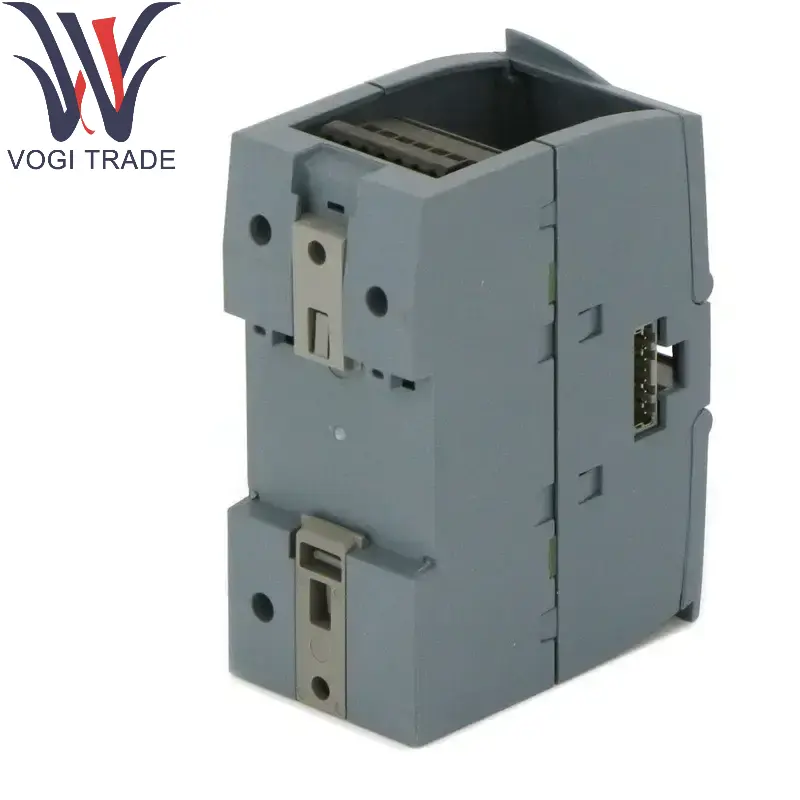

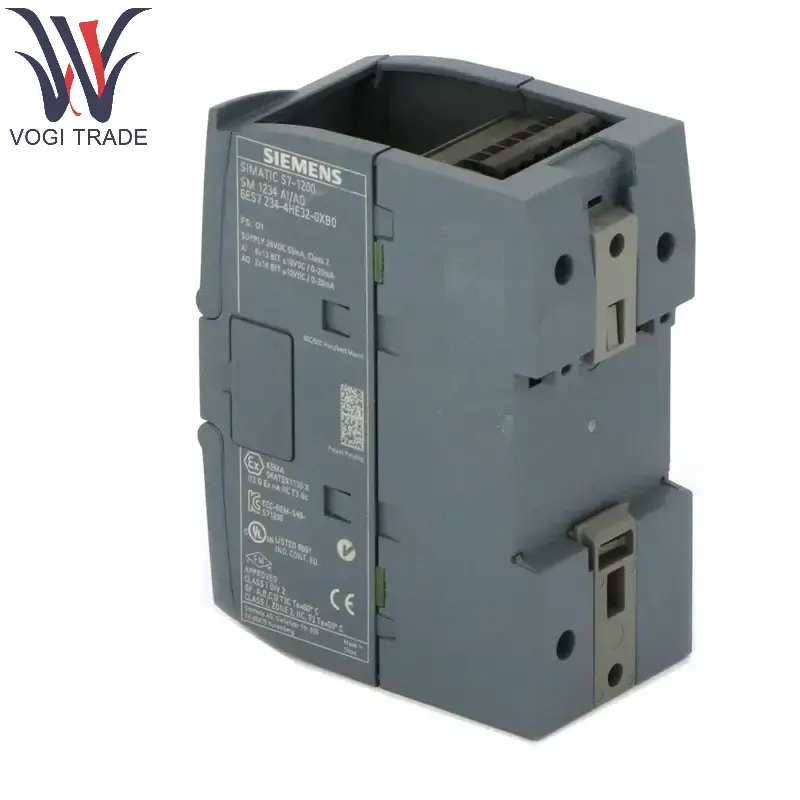

Siemens 6es7234-4he32-0xb0

Mô tả sản phẩm

Chức năng:

Hỗ trợ 4 đầu vào tín hiệu tương tự, có thể được cấu hình dưới dạng điện áp (± 10V, ± 5V, 1 ~ 5V, v.v.) hoặc dòng điện (0 ~ 20mA, 4 ~ 20mA, v.v.).

Độ phân giải cao 16 bit, phù hợp cho các kịch bản đo lường chính xác cao.

Hỗ trợ đầu vào cảm biến nhiệt độ RTD và TC, với chức năng bù đầu lạnh.

Phân lập điện: Không có sự cô lập giữa các kênh, nhưng mô -đun được phân lập bằng điện từ bus bảng nối đất.

Chức năng chẩn đoán: Siemens 6ES7234-4HE32-0XB0 hỗ trợ phát hiện ngắt kết nối, báo động quá mức, v.v. để tăng cường độ tin cậy của hệ thống.

Chi tiết sản phẩm

Thông số kỹ thuật

Kênh đầu vào: 4

Nghị quyết:

Điện áp/dòng điện: 16 bit (bao gồm bit dấu hiệu)

Nhiệt độ (RTD/TC): 15 bit + bit dấu hiệu

Độ chính xác: ± 0,1% (điện áp/dòng điện, giá trị điển hình)

Thời gian lấy mẫu: Định cấu hình (mặc định 25ms/kênh)

Công suất tải: tải tối đa 350Ω khi đầu vào hiện tại

Điện áp cung cấp: 24V DC (thông qua mô -đun năng lượng hệ thống)

Tiêu thụ năng lượng: điển hình 1W (khi không tải)

Nhiệt độ hoạt động: -20+60

Cấp độ bảo vệ: IP20 (cần được cài đặt trong tủ điều khiển)

Cấu trúc mô -đun

Đơn vị cơ sở: Siemens 6es7234-4he32-0xb0 cần được sử dụng với đơn vị cơ sở có màu tương ứng.

Nhận dạng màu: Màu xanh nhạt (Mã màu tiêu chuẩn cho các mô -đun tương tự).

Khả năng mở rộng: Siemens 6es7234-4he32-0xb0 hỗ trợ mở rộng mô-đun của hệ thống ET 200SP, với tối đa 64 mô-đun.

Trường ứng dụng

Kiểm soát quy trình công nghiệp:

Thu thập các tín hiệu tương tự như áp suất, dòng chảy và mức chất lỏng.

Giám sát nhiệt độ.

Quản lý năng lượng: Giám sát hiện tại/điện áp (như hệ thống phân phối điện, biến tần quang điện).

Ngành sản xuất:

Kiểm tra chất lượng dây chuyền sản xuất (như cảm biến lực, xử lý tín hiệu cảm biến dịch chuyển).

Giám sát môi trường (nhiệt độ, độ ẩm, nồng độ khí, v.v.).

Tự động hóa xây dựng: Phản hồi nhiệt độ và áp suất trong hệ thống HVAC.

Ưu điểm và đặc tínhtics

Tính linh hoạt: Siemens 6es7234-4he32-0xb0 hỗ trợ nhiều loại tín hiệu và giảm số lượng phụ tùng.

Độ chính xác cao: Độ phân giải 16 bit đáp ứng nhu cầu đo lường chính xác.

Tích hợp dễ dàng: Kết nối liền mạch với Siemens PLC thông qua Profinet hoặc Profibus.

Diagnostic function: Real-time fault detection to reduce the risk of downtime.

Khả năng tương thích và đề xuất lựa chọn

Tương thích PLC: Siemens S7-1200/1500 và 200SP điều khiển, v.v.

Phần mềm hỗ trợ: TIA Portal (Bước 7) là cần thiết cho cấu hình và lập trình.

Mô hình thay thế:

6ES7231-4HF32-0XB0

6es7234-4he30-0xb0
