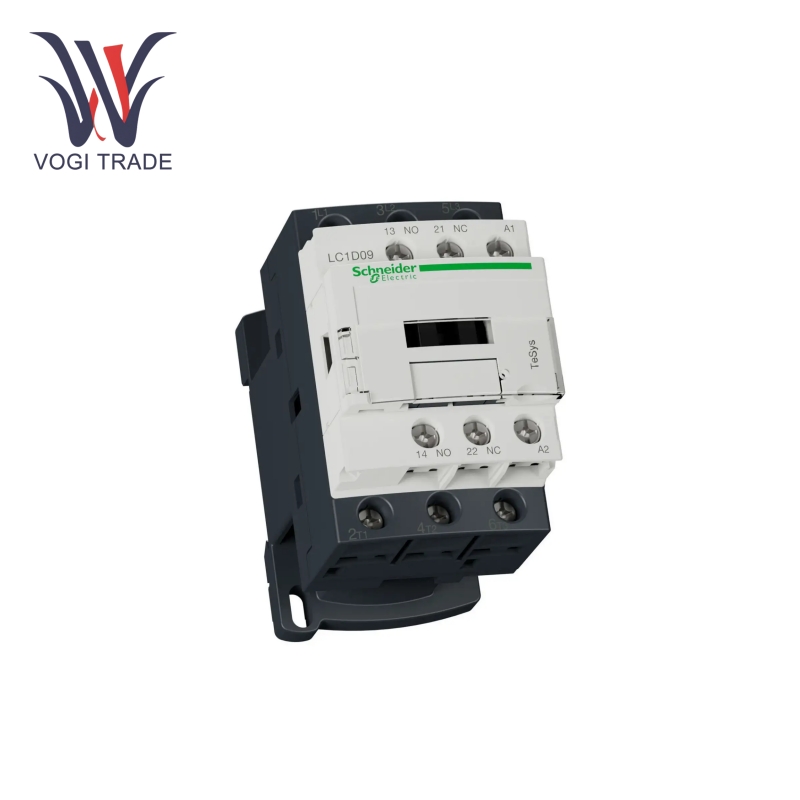

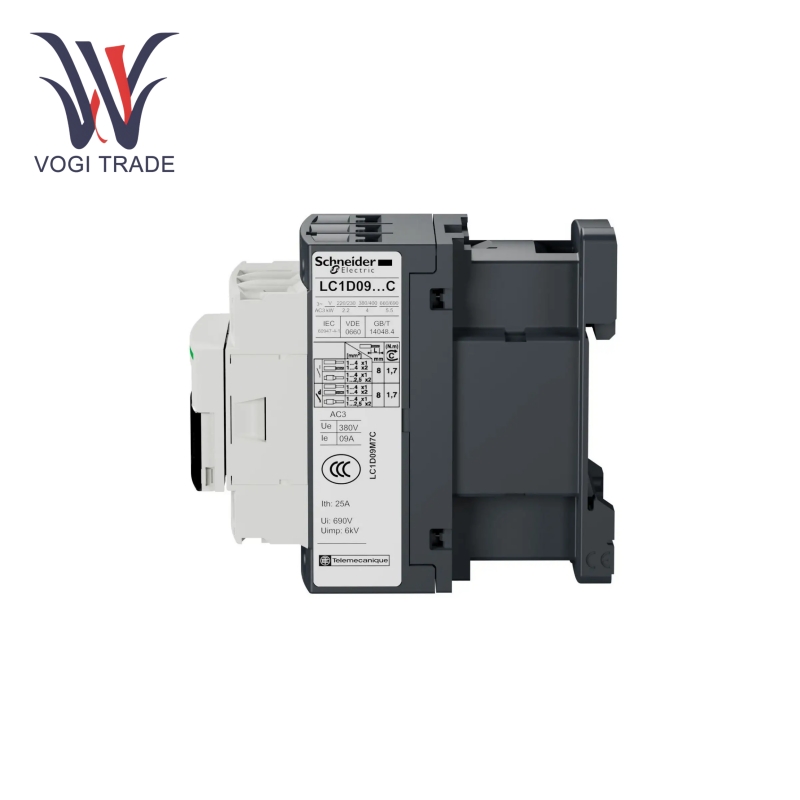

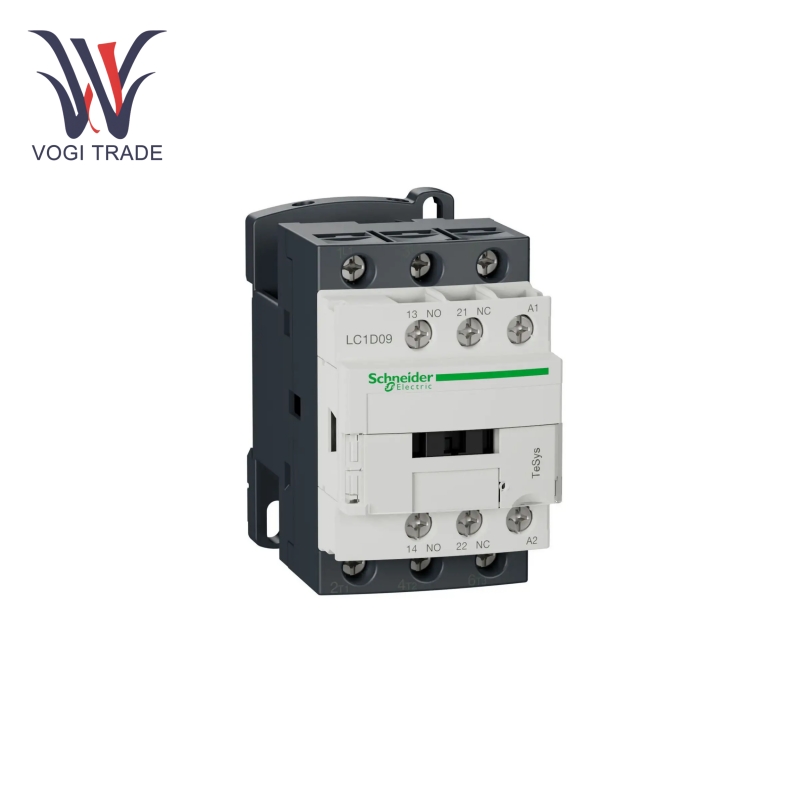

Schneider LC1D09M7C

Xếp hạng volttuổi: The rated voltage of the power supply circuit is at least 690V AC (25...400Hz) or 225V DC. The voltage coil adopts transactions between 220 and 240 volts.

Dòng điện định mức: The rated current under AC activation is 9 amperes ≤440 volts, horizontal. The rated current range used by AC-1 is 25 amperes ≤440 volts.

Dòng chịu đựng ngắn hạn định mức:105 ampe trong 10 giây. Khi nhiệt độ dưới 40oC, dòng điện là 210 ampe trong 1 giây trong mạch cấp nguồn và 30 ampe trong 10 phút còn lại. Trong mạch tín hiệu, dòng điện chịu được trong thời gian ngắn định mức là 100A trong 1 giây, 120A trong 500 mili giây và 140A trong 100 mili giây. Điện áp mạch điều khiển là 230 V AC, 50/60 Hz.

Dòng nhiệt thông thường:25 A đối với mạch điện ở <60 °C; 10 A đối với các mạch không cấp nguồn khác ở <60 °C.

Tuổi thọ cơ và điện:15 triệu lần đối với tuổi thọ cơ học, 600.000 lần đối với tuổi thọ điện ở 25 A ở điện áp định mức không quá 440 V trong điều kiện AC-1 và 2 triệu lần ở 9 A ở cấp điện áp dưới 440 V trong điều kiện AC-3.

Sức chống cự: In the power circuit, the average resistance is 2.5 mO at Ith 25 A and 50 Hz. Rated insulation voltage: 690 V for circuits connected to power and signals.

Điện áp chịu xung định mức:6kV.

Function

Kiểm soát nguồn điện:Schneider LC1D09M7C có thể điều khiển các mạch điện từ bật đến tắt, chủ yếu là động cơ, máy sưởi, máy công cụ, các thiết bị điện khác nhau, v.v. Nó phù hợp để điều khiển dòng điện và điện áp lớn hơn với hiệu suất điều khiển cao.

Bảo vệ quá tải và ngắn mạch: Its rated short-time withstand current and parameters provide certain overload and short-circuit protection for the line. When the current is abnormal, it can alleviate equipment damage to a certain extent and protect the line and related equipment.

Bảo vệ vấp ngã điện áp thấp:Chức năng này đảm bảo về mặt định lượng rằng khi điện áp thấp hơn một giá trị định trước nhất định, nó sẽ tự động ngắt và cắt đường dây để tránh hư hỏng thiết bị do hoạt động ở điện áp thấp.

Tín hiệu truyền dẫn và điều khiển:Một thiết bị được sử dụng để điều khiển đường dây cấp điện chính, kết hợp với các bộ phận điều khiển khác, phát ra tín hiệu truyền và điều khiển trong hệ thống điều khiển để đạt được các chức năng điều khiển phức tạp hơn và các hoạt động logic.

Phạm vi ứng dụng

Quy trình sản xuất công nghiệp: They are used to control the production line, including the start and stop of motors such as conveyors, working machines, and packaging machines to ensure the normal progress of the production process.

Tự động hóa tòa nhà:chúng được sử dụng để điều khiển việc cung cấp điện cho hệ thống chiếu sáng, hệ thống điều hòa không khí và hệ thống thang máy nhằm nâng cao hiệu quả sử dụng năng lượng và trình độ quản lý, đảm bảo quản lý tòa nhà.

Phân phối điện:chúng dùng để điều khiển việc đấu nối, ngắt nguồn điện nhằm đảm bảo an toàn, ổn định của lưới điện;

Ngoài ra, chúng cũng có thể được sử dụng trong xử lý nước, khai thác mỏ, vận tải và các ngành công nghiệp khác để kiểm soát hoạt động của các hệ thống và thiết bị khác nhau.
