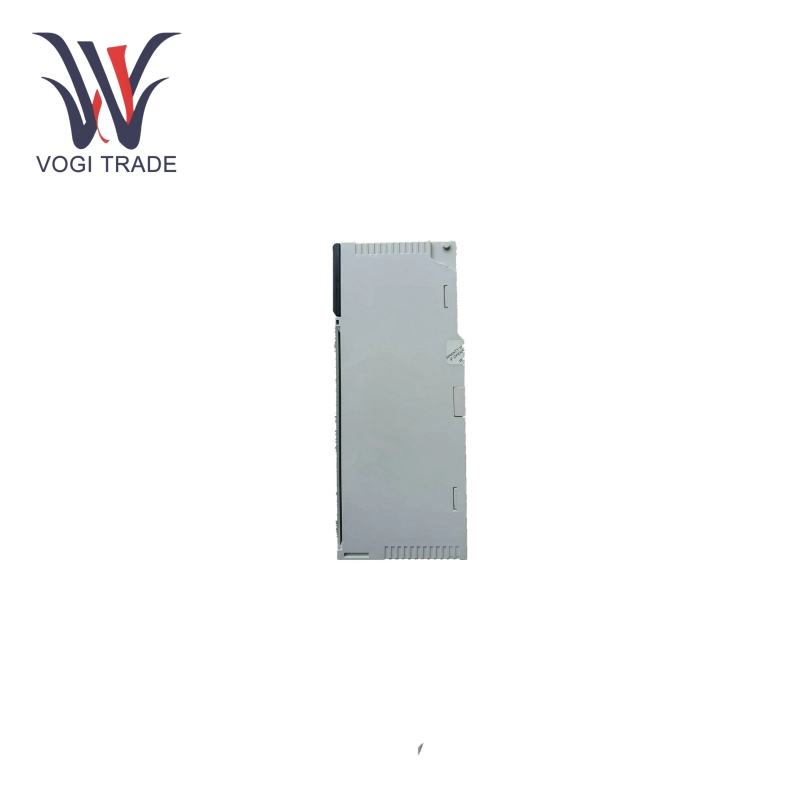

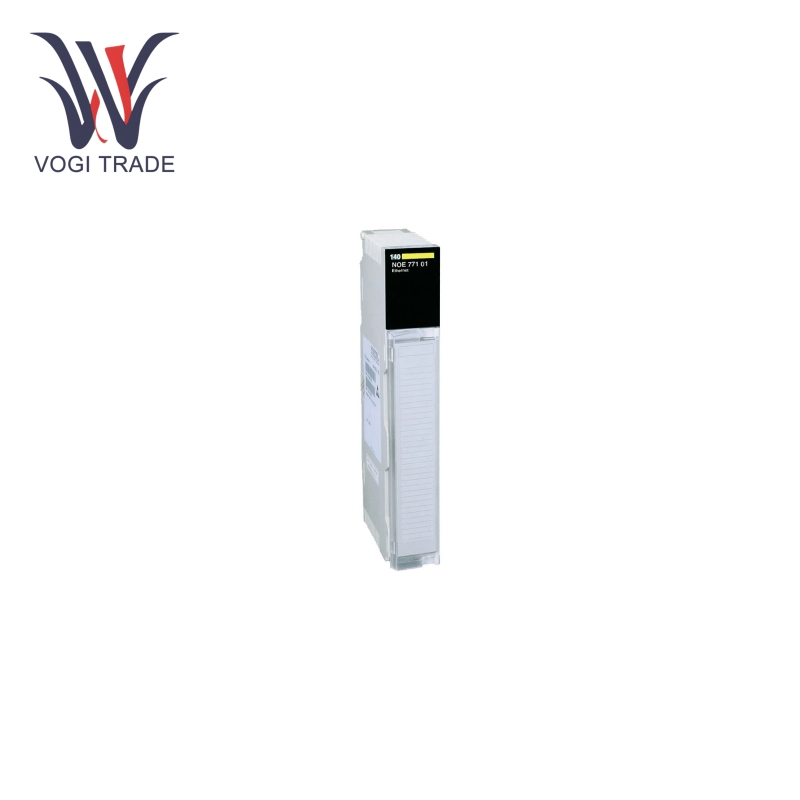

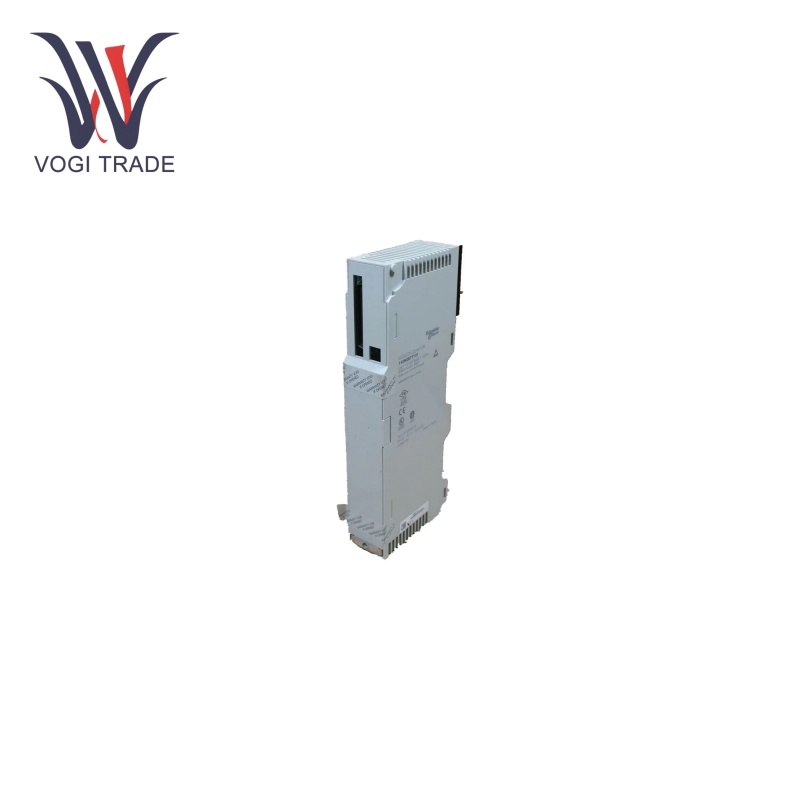

Schneider 140NOE77101

Cổng giao tiếp:Schneider 140NOE77101 được trang bị cổng xoắn đôi RJ45 10 Base-T/100 BaseTX và cổng cáp quang MT/RJ 100 Base-FX để thích ứng với các yêu cầu cụ thể khác nhau của cả hai đầu Ethernet, để có thể dễ dàng hơn được kết nối với các cơ sở hạ tầng mạng khác nhau.

Tốc độ truyền:Modicon Quantum PLC hoạt động ở tốc độ truyền 10/100 Mbps và có thể giao tiếp trơn tru và hiệu quả với các thiết bị khác thông qua Ethernet, giảm thiểu độ trễ truyền thông cho các ứng dụng giám sát và điều khiển thời gian thực.

Nguồn điện:Hầu hết nguồn điện cho 140NOE77101 đều đến từ nguồn điện trên giá đỡ, với dòng điện tối đa 750 mA @ 5 V DC; thiết kế này tính đến sự phù hợp của nguồn điện tiêu chuẩn của hệ thống Modicon Quantum, giúp việc quản lý việc cài đặt và tích hợp trở nên dễ dàng hơn.

Chỉ báo LED:Mô-đun này được trang bị một số đèn LED để hỗ trợ quan sát trạng thái của mô-đun; các chỉ báo nghiêm ngặt bao gồm đèn LED cho hoạt động truyền/nhận (TXA CT/RX ACT), trạng thái vận hành giá đỡ (ACTIVE), trạng thái hoạt động mạng (LINK), trạng thái sẵn sàng của mô-đun (READY), chế độ song công hoàn toàn (F DUPLEX), trạng thái mạng Ethernet (RUN), lỗi mô-đun Ethernet (Lỗi), chế độ tải xuống (KERNEL), phát hiện va chạm (COLL) và chỉ báo tốc độ dữ liệu (10 MB/100 MB). Các chỉ báo điốt phát sáng này truyền tải thông tin nhanh chóng và dễ dàng về trạng thái hoạt động của mô-đun, tạo điều kiện khắc phục sự cố và bảo trì.

Tính năng sản phẩm

Truyền thông Ethernet:Là một mô-đun Ethernet TCP/IP, nó tạo thành một liên kết quan trọng giữa PLC dòng Modicon Quantum và mạng dựa trên Ethernet để liên lạc dữ liệu giữa PLC và PC, HMI và các thiết bị nối mạng khác, cho phép điều khiển và giám sát chính xác các quy trình công nghiệp.

Chức năng máy chủ web:Mô-đun này có máy chủ Web lớp B30 tích hợp. Nó cho phép cấu hình cài đặt mô-đun, kiểm tra trạng thái của nó và xem các thông báo chẩn đoán khác nhau thông qua trình duyệt Web. Các tính năng này cho phép người dùng chỉnh sửa dữ liệu, điều chỉnh thông số và thay đổi cài đặt từ xa, mang lại sự linh hoạt và thuận tiện tối đa cho việc cấu hình và quản lý hệ thống.

Tin nhắn Modbus TCP:Nhắn tin Modbus TCP được sử dụng rộng rãi để liên lạc giữa các thiết bị khác nhau trong tự động hóa công nghiệp và nó hỗ trợ nhắn tin TCP; do đó, mô-đun này sẽ hoạt động như một máy khách hoặc máy chủ Modbus TCP để tạo điều kiện tích hợp hoàn toàn với các thiết bị và hệ thống tương thích Modbus, giúp dễ dàng trao đổi dữ liệu cho các biến quy trình, lệnh điều khiển và thông tin trạng thái.

Chẩn đoán và theo dõi:Bằng cách sử dụng các trang web được xác định trước để chẩn đoán, người dùng có thể dễ dàng theo dõi, xác định và khắc phục sự cố hoặc lỗi được phát hiện ở cấp độ mô-đun và cấp độ mạng. Mô-đun này cũng cung cấp tính năng quản lý băng thông, dữ liệu toàn cầu và quét I/O cần thiết để cải thiện hiệu suất mạng. Cùng với tính năng này là kiến ​​trúc dự phòng nóng giúp cải thiện độ tin cậy và tính khả dụng bằng cách cung cấp bản sao lưu trong trường hợp mô-đun chính bị lỗi.

Khả năng nâng cấp chương trình cơ sở:140NOE77101 cho phép nâng cấp phần mềm tại hiện trường thông qua TCP/IP. Điều này cho phép người dùng thực hiện các cập nhật đơn giản cho chương trình cơ sở của mô-đun; đảm bảo rằng các tính năng hot nhất hoặc các bản vá mới nhất sẽ có sẵn ngay lập tức và không cần phải thay thế mô-đun. Điều này giúp tiết kiệm thời gian và làm cho hệ thống hoạt động tốt hơn và hiệu quả hơn về lâu dài.

Ứng dụng công nghiệp

Bao gồm các nhà máy sản xuất, cơ sở chế biến hóa chất, dây chuyền sản xuất thực phẩm và đồ uống, nó tích hợp liền mạch Modicon Quantum PLC với các thiết bị tự động hóa quy trình khác để kiểm soát và giám sát quy trình sản xuất, từ đó cải thiện năng suất mà vẫn đảm bảo chất lượng sản phẩm.

Sản xuất và phân phối điện:Mô-đun này có thể kết nối PLC trong nhà máy điện với các thành phần khác của hệ thống điện như máy phát điện, máy biến áp, thiết bị đóng cắt. Nó cho phép giám sát thời gian thực các thông số hệ thống điện, thiết bị điều khiển từ xa và liên lạc giữa các hệ thống điều khiển khác nhau.

Wxử lý nước thải và xử lý nước thải: Các ứng dụng đang triển khai cũng cho phép giám sát và kiểm soát các quá trình như lọc, khử trùng và phân phối. Thông qua giao tiếp PLC với máy bơm, van và cảm biến, nó cho phép giao tiếp liền mạch để đảm bảo hoạt động hiệu quả của các quy trình này và thậm chí cung cấp nước sạch và an toàn.

Tự động hóa tòa nhà:Kết hợp với quản lý tòa nhà, nó tích hợp các hệ thống con khác nhau thành một thực thể duy nhất, bao gồm điều khiển HVAC, hệ thống chiếu sáng và kiểm soát truy cập. Nó cung cấp khả năng giám sát và kiểm soát tập trung các hệ thống tòa nhà, cải thiện hiệu quả sử dụng năng lượng, sự thoải mái của người sử dụng.
