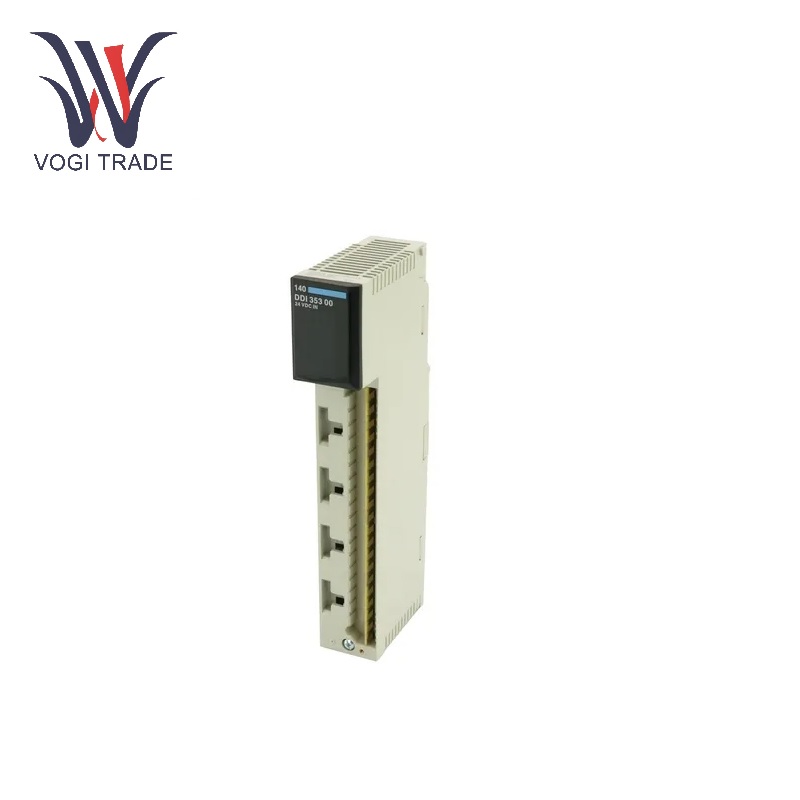

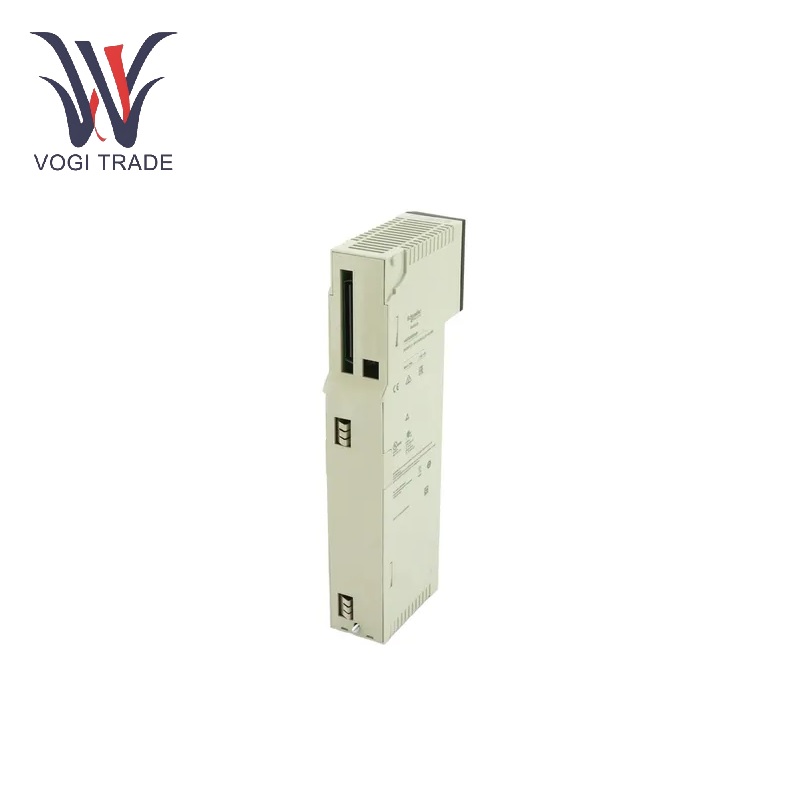

Schneider 140DDI35300

Đặc điểm kỹ thuật

Điểm đầu vào và nhóm kênh:Schneider 140DDI35300 có 32 điểm đầu vào, chia làm 4 nhóm, mỗi nhóm chứa 8 kênh đầu vào. Phương pháp nhóm này tạo điều kiện thuận lợi cho việc quản lý và phân biệt các loại tín hiệu khác nhau hoặc từ các khu vực khác nhau.

Điện áp đầu vào:Chấp nhận 24 volt, với dải điện áp hoạt động từ 5 đến 30 VDC khi "BẬT", số đọc điện áp đầu vào phải nằm trong khoảng -3 đến 5 VDC khi tắt.

Input current: Schneider 140DDI35300 có dòng điện đầu vào tối thiểu là 2,0 mA và tối đa là 0,5 mA.

Thời gian đáp ứng:Thời gian phản hồi giữa chức năng Bật và Tắt là 1 mili giây. Nó giúp nắm bắt những thay đổi của tín hiệu đầu vào thành biến thể bus thời gian thực trong thời gian ngắn hơn và giúp cải thiện hiệu suất thời gian thực và độ chính xác điều khiển của toàn bộ hệ thống điều khiển .

Tiêu thụ điện năng:Mức tiêu thụ điện năng của mô-đun là 1,7 watt và mỗi đầu vào được sử dụng sẽ tăng thêm 0,36 watt.

Xe buýt hiện tại:Schneider 140DDI35300 tiêu thụ dòng điện bus 330mA để liên lạc với tất cả các thiết bị khác trong hệ thống.

Ayêu cầu về trang phục:Yêu cầu hai từ đầu vào để đánh địa chỉ đảm bảo vị trí hiệu quả và chính xác khi thực hiện nhận dạng tín hiệu đầu vào trong lập trình PLC.

Logic đầu vào:Mạch logic đầu vào và logic chìm

Đặc trưng

Ocấu hình và sửa đổi nline:Vì Schneider 140DDI35300 đã cung cấp chức năng cấu hình trực tuyến cho phép sửa đổi linh hoạt các cài đặt tham số cho mô-đun trong quá trình vận hành hệ thống, nên nó cho phép các kỹ sư sửa đổi các đầu vào như thời gian lọc của tín hiệu đầu vào, bật hoặc tắt của chức năng chẩn đoán, v.v. trong khi hệ thống đang hoạt động, do đó cải thiện đáng kể tính linh hoạt và khả năng bảo trì của hệ thống.

Cách ly nhóm:Schneider 140DDI35300 sử dụng kỹ thuật cách ly nhóm để ngăn chặn nhiễu từ tín hiệu đầu vào của nhiều nhóm khác và nâng cao độ ổn định cũng như độ tin cậy của hệ thống, đặc biệt trong các điều kiện môi trường phức tạp tồn tại trong nhà máy, từ đó đảm bảo truyền tải chính xác và hoạt động bình thường của các bộ phận hệ thống.

Thu tín hiệu chính xác:Thời gian phản hồi nhanh 1 mili giây và sự ổn định của điện áp đầu vào đảm bảo thu tín hiệu chính xác hơn và phản hồi nhanh hơn với tín hiệu đầu vào, do đó cải thiện độ chính xác điều khiển và chất lượng sản phẩm của quy trình sản xuất, đồng thời giảm tổn thất sản xuất do thu thập hình ảnh.

Thiết kế tiêu thụ điện năng thấp:Mức tiêu thụ điện năng thấp của Schneider 140DDI35300 mang lại độ tin cậy tốt hơn. Tiêu thụ ít điện năng hơn sẽ tạo ra ít nhiệt hơn và do đó làm giảm nguy cơ hư hỏng các bộ phận bên trong mô-đun. Trong bất kỳ hệ thống tự động hóa công nghiệp liên tục nào như sản xuất hóa chất, sản xuất điện và các lĩnh vực khác, hoạt động trơn tru của các mô-đun mọi lúc là điều đảm bảo sự an toàn và liên tục của quá trình sản xuất. Thiết kế tiêu thụ điện năng thấp của Schneider 140DDI35300 đảm bảo hoạt động ổn định lâu dài trong môi trường khắc nghiệt, giảm thời gian ngừng hoạt động do lỗi mô-đun và tăng độ tin cậy của toàn bộ hệ thống sản xuất.

Application

Sản xuất năng lượng:Một nhà máy nhiệt điện lớn sử dụng mô-đun Schneider 140DDI35300, là một phần của hệ thống giám sát các tổ máy phát điện. Mô-đun thu thập tín hiệu cảm biến đa dạng của các tổ máy phát điện. Trong số những thứ khác, nó bao gồm các tín hiệu tương tự từ cảm biến nhiệt độ dầu, cảm biến nhiệt độ nước và cảm biến áp suất, điều khiển tín hiệu trạng thái từ các thiết bị chuyển mạch như cầu dao và công tắc dao. Các tín hiệu thu thập được truyền về hệ thống điều khiển, tại đây người vận hành giám sát các thông số vận hành và trạng thái của máy phát điện theo thời gian thực tại phòng điều khiển trung tâm.

Tòa nhà thông minh:Trong một tòa nhà văn phòng thương mại hiện đại, mô-đun Schneider 140DDI35300 được sử dụng cho hệ thống tự động hóa tòa nhà. Schneider 140DDI35300 thu thập tín hiệu của cảm biến nhiệt độ trong nhà và ngoài trời, cảm biến độ ẩm trong hệ thống điều hòa không khí, điều kiện hoạt động của quạt hệ thống thông gió, tín hiệu suy luận cơ thể con người và tín hiệu cảm biến cường độ ánh sáng của hệ thống chiếu sáng, cùng nhiều tín hiệu khác. Bằng cách xử lý thông tin này thành tín hiệu được kiểm soát, hệ thống điều khiển có thể đạt được sự điều chỉnh và duy trì thông minh các điều kiện nhiệt độ và độ ẩm trong nhà, ở điều kiện khí hậu thoải mái, bằng cách tự động điều chỉnh công suất làm mát và tốc độ luồng không khí của điều hòa liên quan đến nhiệt độ trong nhà và ngoài trời và bằng hoạt động điều khiển của con người trong việc bật đèn và điều chỉnh độ sáng của chúng theo cường độ ánh sáng và công việc được thực hiện.

Sản xuất ô tô:Trong một công ty sản xuất ô tô lớn, module Schneider 140DDI35300 giúp xây dựng hệ thống điều khiển tự động xưởng thân xe. Một số lượng lớn robot được lắp đặt trong dây chuyền sản xuất của xưởng này để hàn, xử lý và các công việc khác, bên cạnh một số dây chuyền băng tải và nhiều thiết bị cố định. Được điều khiển thông qua Schneider 140DDI35300, hệ thống điều khiển có thể nhìn và nghe được tất cả các tín hiệu trạng thái làm việc từ mỗi robot - tín hiệu sẵn sàng của robot, tín hiệu cảnh báo lỗi, v.v. - cùng với tất cả các tín hiệu từ khởi động, dừng động cơ dây chuyền và sắp xếp, nới lỏng các vị trí của vật cố định. tối đa hóa sản lượng sản xuất.
