RPS6U 200-582-500-013

Tổng quan về sản phẩm

Mẫu 200-582-500-013

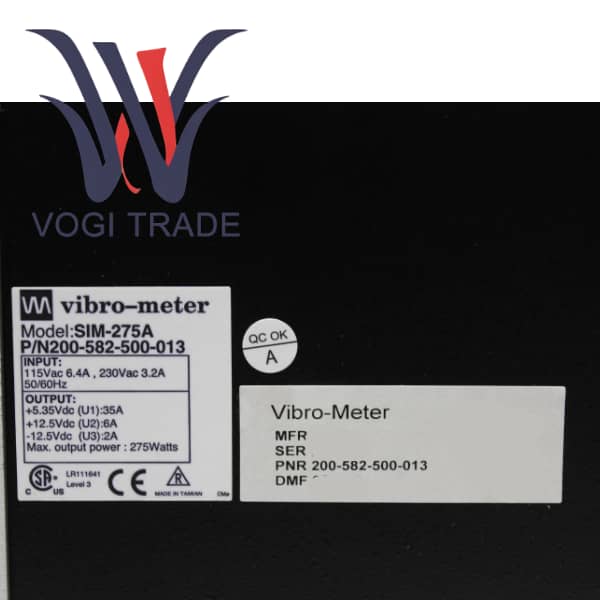

Mã đơn hàng PNR       200-582-500-013

Loại nguồn điện        Phiên bản đầu vào AC

Nền tảng áp dụng       VM600. Số "0" trong hậu tố "013" chỉ rõ rằng đó là phiên bản VM600 (Mk1).

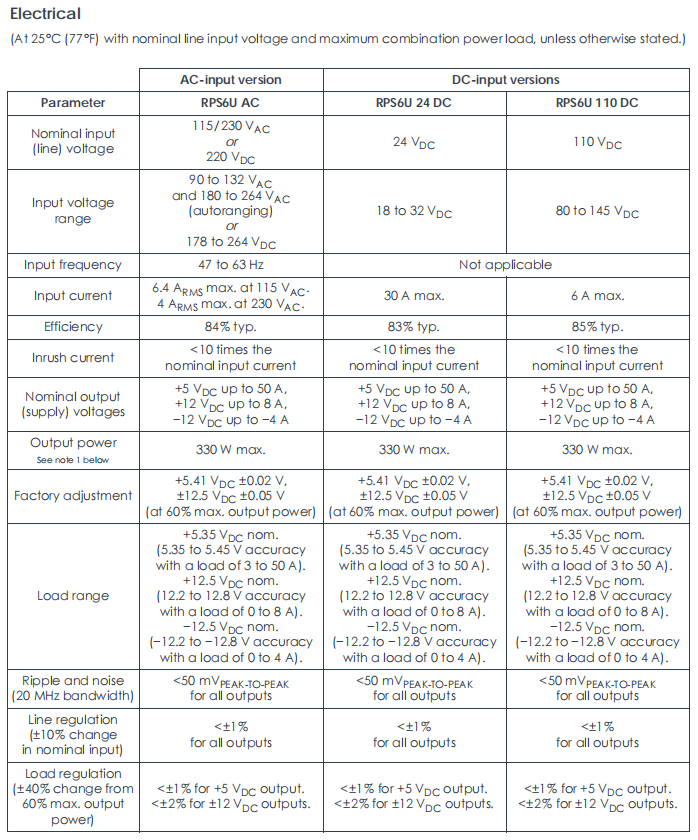

Điện áp đầu vào định mức      115/230 VAC. Mô-đun nguồn này hỗ trợ hai tiêu chuẩn nguồn điện chính trên toàn cầu và có thể được điều chỉnh thông qua bộ nhảy bên trong hoặc chuyển mạch tự động.

Hình thức bên ngoài     Mặt trước được sơn

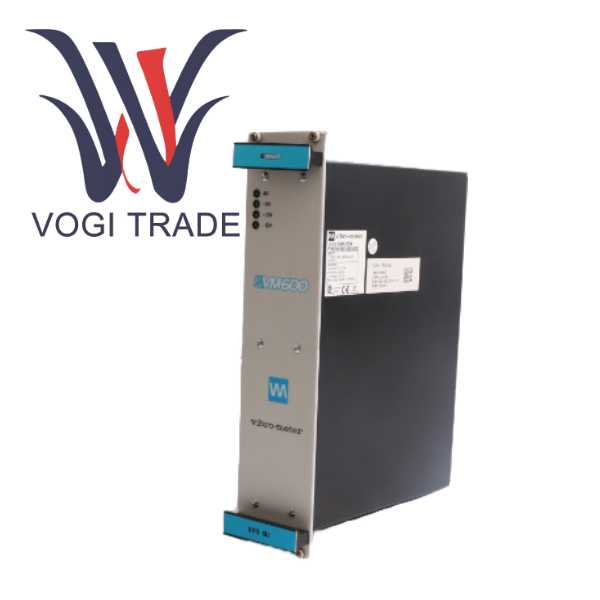

200-582-500-013 là mô-đun nguồn điện giá đỡ hiệu suất cao và có độ tin cậy cao được thiết kế đặc biệt cho hệ thống VM600 thế hệ đầu tiên, được cấp nguồn bằng nguồn điện lưới tiêu chuẩn. RPS6U đóng vai trò là lõi năng lượng để xây dựng hệ thống giám sát VM600 ổn định.

Tính năng chức năng của sản phẩm

RPS6U không chỉ là một bộ chuyển đổi AC/DC đơn giản. 200-582-500-013 là giải pháp năng lượng có độ tin cậy cao được thiết kế tỉ mỉ để đáp ứng các yêu cầu khắt khe của hệ thống giám sát tình trạng công nghiệp quan trọng. Các tính năng chức năng có thể được phân tích sâu từ sáu khía cạnh sau: đầu ra nguồn có độ chính xác đa kênh tích hợp cao

Bộ nguồn đa đường ray, một mô-đun duy nhất có thể cung cấp đồng thời tất cả các đường ray điện áp DC theo yêu cầu của hệ thống VM600: +5VDC, +12VDC và -12VDC. Thiết kế tích hợp này giúp loại bỏ nhu cầu sử dụng nguồn điện đa kênh bên ngoài và đơn giản hóa kiến ​​trúc hệ thống.

Điều chỉnh điện áp chính xác và độ ồn thấp: Mỗi kênh đầu ra đều trải qua quá trình điều chỉnh và lọc điện áp độc lập, có độ chính xác cao. Đặc biệt, đầu ra +5V và ±12V có độ gợn và nhiễu cực thấp, điều này rất quan trọng để đảm bảo độ chính xác khi chuyển đổi tương tự sang kỹ thuật số của thẻ thu thập dữ liệu tốc độ cao như MPC4. Bất kỳ tiếng ồn nào của nguồn điện đều có thể bị đánh giá sai là tín hiệu rung của máy, dẫn đến cảnh báo sai.

Cơ chế chẩn đoán và bảo vệ tích hợp toàn diện

Bảo vệ EMC mặt trước: Bộ lọc EMI/RFI hiệu suất cao tích hợp có thể ngăn chặn hiệu quả nhiễu dẫn truyền và bức xạ từ lưới điện, đồng thời ngăn tiếng ồn chuyển mạch do chính mô-đun nguồn tạo ra khỏi gây ô nhiễm lưới điện, đảm bảo hoạt động ổn định của toàn bộ giá VM600 trong môi trường điện từ phức tạp và đáp ứng các tiêu chuẩn EMC công nghiệp nghiêm ngặt.

Bảo vệ quá dòng và ngắn mạch: Cầu chì tích hợp cung cấp tuyến phòng thủ đầu tiên để ngăn ngừa thiệt hại nghiêm trọng do lỗi bên trong hoặc ngắn mạch bên ngoài. Các mạch bảo vệ tiên tiến hơn có thể tự động phục hồi sau khi lỗi được khắc phục mà không cần can thiệp thủ công.

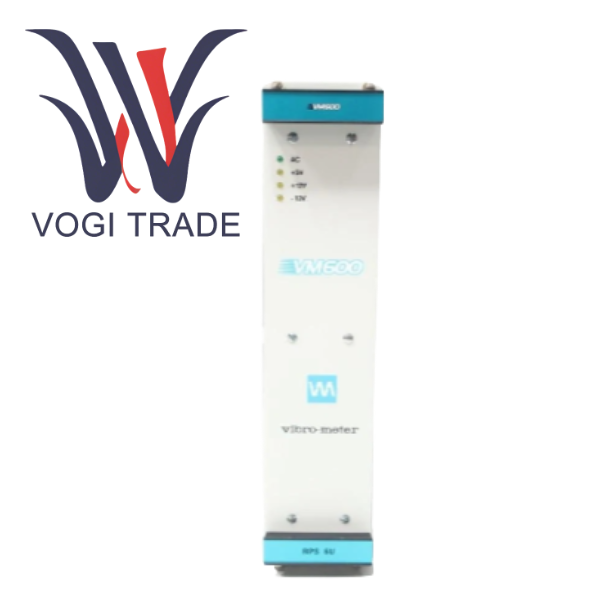

Trực quan hóa trạng thái: Đèn báo LED ở mặt trước không chỉ đơn thuần là chỉ báo "bật/tắt" đơn giản mà còn là cửa sổ trạng thái sức khỏe theo thời gian thực

IN: 200-582-500-013 không chỉ cho biết có điện mà còn có nghĩa là điện áp đầu vào nằm trong phạm vi hoạt động bình thường.

+5V, +12V, -12V: Mỗi ray điện áp có một chỉ thị độc lập. Khi một mạch nhất định gặp hiện tượng thiếu điện áp, quá điện áp hoặc quá tải, đèn LED tương ứng sẽ tắt hoặc thay đổi trạng thái, cho phép nhân viên bảo trì xác định đường ray điện bị lỗi cụ thể trong vòng vài giây và giảm đáng kể thời gian khắc phục sự cố.

Hỗ trợ dự phòng cho kiến ​​trúc có tính sẵn sàng cao

Thiết kế dự phòng N+1, RPS6U, là nền tảng vật lý để VM600 đạt được mục tiêu “không bao giờ ngừng hoạt động”. Hai mô-đun RPS6U có thể được cài đặt trong giá VM600 tiêu chuẩn. Trong trường hợp bình thường, hai bộ nguồn chia sẻ tải như nhau. Khi một trong các bộ nguồn bị hỏng, bộ nguồn còn lại có thể đảm nhận 100% tải hệ thống một cách liền mạch và ngay lập tức. Toàn bộ quá trình hoàn toàn minh bạch đối với các ứng dụng lớp trên, không làm mất dữ liệu hoặc khởi động lại hệ thống.

Khả năng thay thế nóng: Mô-đun nguồn hỗ trợ lắp hoặc tháo an toàn trong khi hệ thống được bật nguồn. Điều này giúp có thể thực hiện bảo trì phòng ngừa hoặc thay thế các bộ phận bị lỗi mà không làm gián đoạn việc giám sát các thiết bị quan trọng, giảm thời gian ngừng hoạt động ngoài kế hoạch xuống bằng 0.
