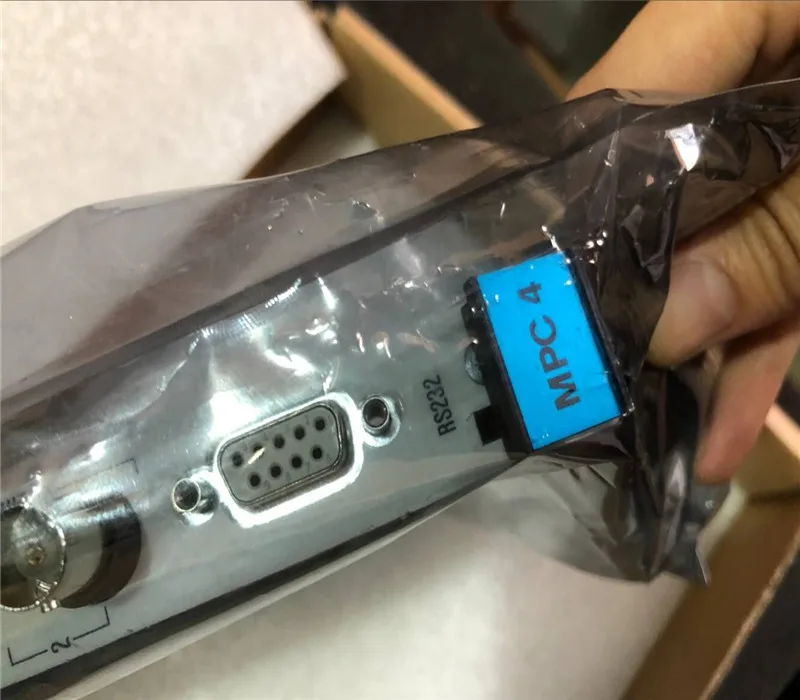

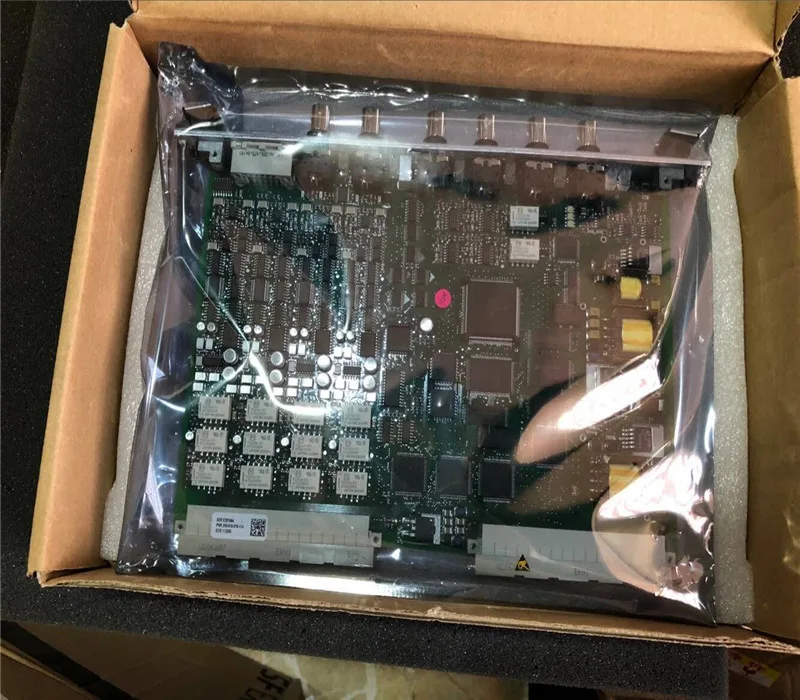

MPC4 200-510-076-114

Thẻ MPC4

Thẻ bảo vệ máy móc MPC4 200-510-076-114 là trung tâm của Hệ thống bảo vệ máy móc (MPS). Thẻ rất linh hoạt này đo lường và theo dõi tối đa 4 đầu vào tín hiệu động và tối đa 2 đầu vào tốc độ cùng một lúc.

Các đầu vào tín hiệu động được lập trình đầy đủ và có thể được cấu hình để nhận gia tốc, vận tốc, dịch chuyển (độ gần) và các tín hiệu loại khác. Nó cũng có khả năng đo các biện pháp vật lý bổ sung trên tàu, chẳng hạn như độ rung tương đối và tổng thể được chọn, Smax, lệch tâm, vị trí lực đẩy, mở rộng nhà ở tuyệt đối và khác biệt, chuyển vị và áp suất động.

Xử lý kỹ thuật số bao gồm lọc, tích hợp hoặc phân biệt (nếu cần), chỉnh lưu (RMS, giá trị trung bình, cực đại thực hoặc đỉnh đến cực đại), theo dõi thứ tự (biên độ và pha) và đo cảm biến để nhắm mục tiêu.

Các đầu vào của máy đo tốc độ cho phép kết nối tín hiệu của tất cả các loại cảm biến tốc độ như đầu dò gần, cảm biến thu âm từ hoặc TTL, v.v.

Các thiết lập là trong các đơn vị số liệu hoặc đế quốc. Điểm đặt cảnh báo và nguy hiểm là hoàn toàn có thể lập trình cũng như độ trễ thời gian báo động, độ trễ và chốt. Các ngưỡng cảnh báo và nguy hiểm cũng có thể được sửa đổi như là một hàm của tốc độ hoặc thông tin bên ngoài khác.

Đầu ra mức báo động kỹ thuật số (bên trong IOC4TThẻ đầu vào/đầu ra) được cung cấp cho từng cấp báo động. Các tín hiệu báo động này có thể được sử dụng để lái bốn rơle cục bộ trên thẻ IOC4T và/hoặc có thể được định tuyến qua xe buýt Rack Rack Raw hoặc Trình thu thập mở (OC) để lái rơle trên thẻ chuyển tiếp tùy chọn (RLC16 hoặc IRC4, v.v.).

Các tín hiệu rung và tốc độ (động) được xử lý có mặt ở phía sau của khung (bảng mặt trước của IOC4T) dưới dạng tín hiệu đầu ra tương tự. Tín hiệu điện áp (0 đến 10 V) và dòng điện (4 đến 20 mA) được cung cấp.
