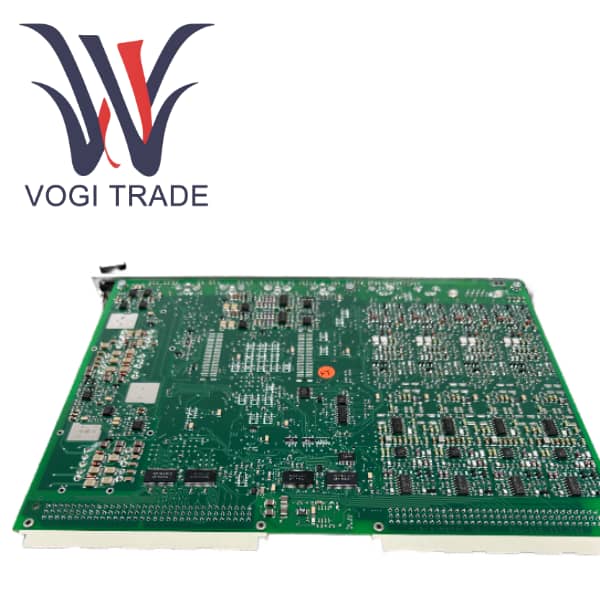

MPC4 200-510-070-113

Tính năng sản phẩm

MPC4 (Model: 200-510-070-113) là bộ xử lý cốt lõi của hệ thống bảo vệ cơ học dòng VM600 trong dòng sản phẩm VM. Đây là thẻ bảo vệ cơ học mạnh mẽ, trực tuyến liên tục, áp dụng công nghệ xử lý tín hiệu số tiên tiến và được sử dụng để giám sát và bảo vệ thời gian thực các thiết bị quay quan trọng.

Model này thuộc phiên bản phần cứng đầu tiên của phiên bản "tiêu chuẩn" (Phiên bản phần cứng 113) và là một trong những thẻ đơn cổ điển và được sử dụng rộng rãi nhất trong hệ thống VM600. Nó cần được sử dụng cùng với thẻ đầu vào/đầu ra IOC4T để cùng tạo thành một kênh giám sát hoàn chỉnh. Chức năng cốt lõi của MPC4 200-510-070-113 là xử lý đồng thời bốn tín hiệu động (như rung và dịch chuyển) và hai tín hiệu chính (tốc độ quay), đồng thời thông qua các giá trị cài đặt cảnh báo có thể lập trình, thẻ bảo vệ máy móc sẽ nhanh chóng phát ra tín hiệu cảnh báo hoặc tắt máy khi thiết bị gặp trục trặc, ngăn ngừa hư hỏng thiết bị.

Thông số kỹ thuật và thông số sản phẩm

Loại sản phẩm                                         Thẻ bảo vệ cơ học MPC4 (Phiên bản tiêu chuẩn)

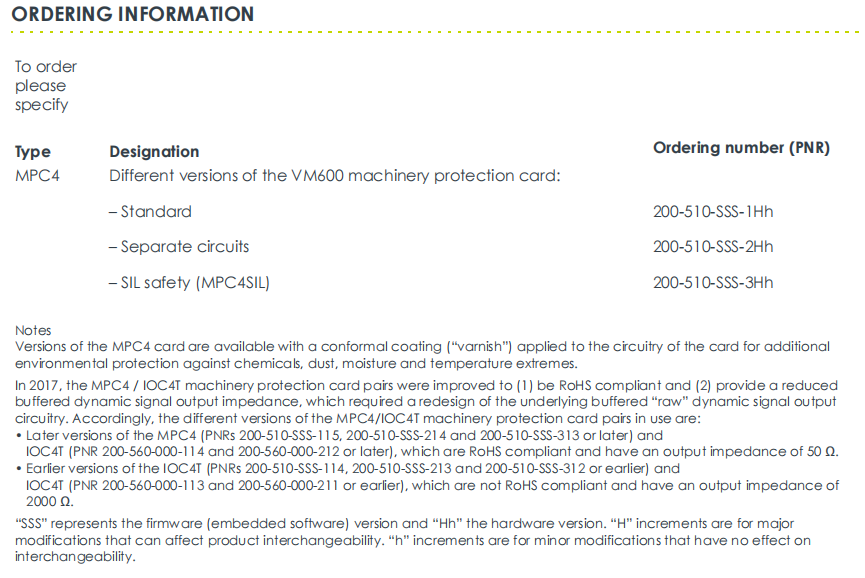

Phiên bản phần cứng                                  113 (Phiên bản đầu, để biết chi tiết, hãy xem mô tả sau)

Yêu cầu phù hợp                           phải được sử dụng cùng với thẻ đầu vào/đầu ra IOC4T

Đầu vào tín hiệu động

Số lượng kênh                               4

Loại đầu vào                                             Điện áp (0 đến ±20 VDC) hoặc dòng điện (0 đến ±25 mA)

Trở kháng đầu vào                                    200 kΩ

Dải tần số                                    DC đến 60 kHz (-3 dB, khi chia sẻ Bus thô)

Dải tần số AC (đang xử lý)              0,1Hz đến 10kHz

Tỷ lệ loại bỏ chế độ chung (CMRR)      >60 dB @ 50 Hz

Nhiễu xuyên âm                                               -72 dB

Đầu vào tín hiệu chính

Số lượng kênh3

Dải điện áp đầu vào                                0,4 đến 500 Vpp

Phạm vi tốc độ quay                           0,016Hz đến 50kHz (đầu vào); 1 đến 65.535 vòng/phút (sau khi xử lý)

Chế độ kích hoạt                                         Được kích hoạt bởi ngưỡng của cạnh tăng/giảm của tín hiệu

Đầu ra được đệm

Đầu ra "gốc" tín hiệu động               4 Giao diện BNC ở bảng mặt trước

Trở kháng đầu ra                                  2000 Ω (một tính năng của phiên bản đầu, 50Ω ở phiên bản mới)

Dải tần số                                    DC đến 40 kHz (-3 dB)

Phạm vi ngành áp dụng

Giám sát độ rung trục, độ rung ổ trục, độ lệch tâm, pha then chốt và chuyển vị của tua bin khí, tua bin hơi, tua bin nước và máy phát điện tua bin gió trong năng lượng điện.

Bảo vệ toàn diện cho máy nén đường ống dẫn dầu và khí đốt, tua-bin nền tảng ngoài khơi, bộ phận bơm và tua-bin khí.

Hệ thống bảo vệ cho các thiết bị quay tốc độ cao lớn trong sản xuất công nghiệp, như máy thổi tuabin, máy nén ly tâm và động cơ lớn.

Việc nâng cấp và bảo trì công nghiệp truyền thống được thực hiện dưới dạng phụ tùng thay thế cho số lượng lớn hệ thống VM600 đang hoạt động.
