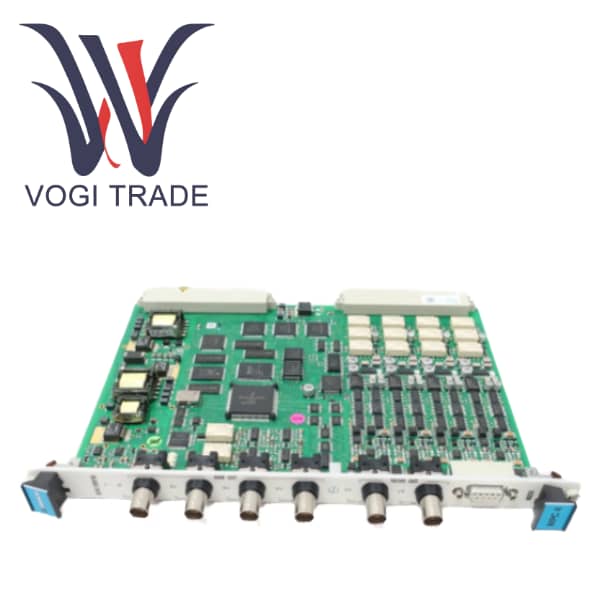

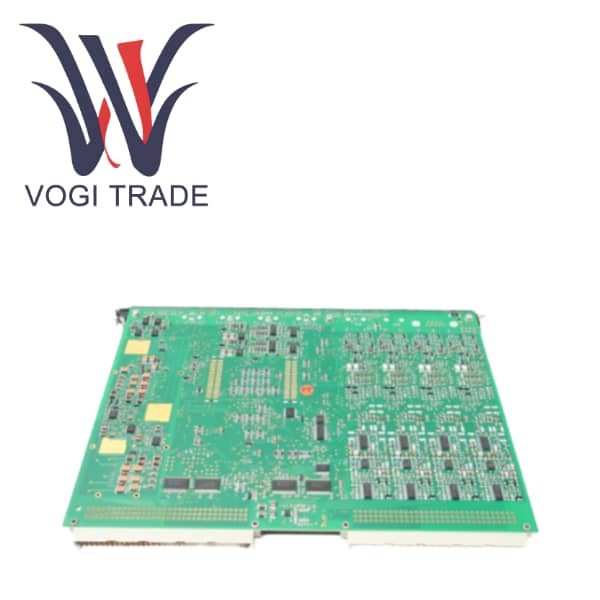

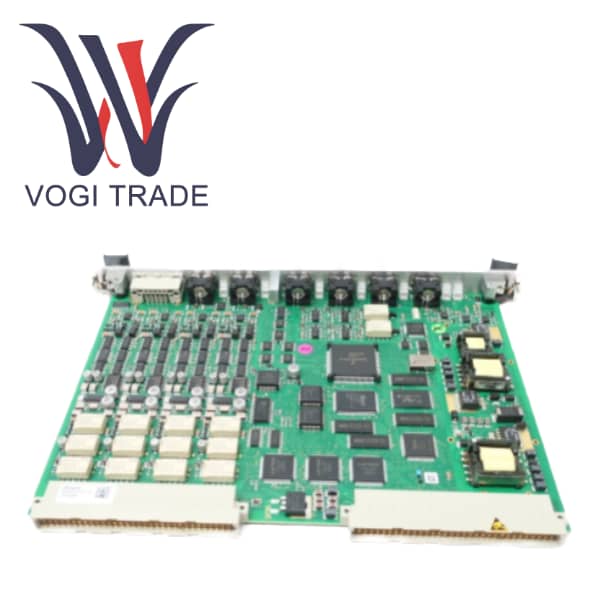

MPC4 200-510-070-112

Tổng quan về sản phẩm

MPC4 200-510-070-112 là thẻ bảo vệ cơ khí trực tuyến liên tục, hiệu suất cao thuộc dòng sản phẩm máy đo độ rung của Meget. Thẻ bảo vệ máy móc đóng vai trò là bộ phận xử lý trung tâm trong hệ thống bảo vệ cơ học (MPS) dòng VM600, được sử dụng để giám sát và bảo vệ thời gian thực các thiết bị quay quan trọng trong môi trường công nghiệp khắc nghiệt.

Mô hình giải mã cung cấp thông tin chính:

200-510: Mã bộ phận cơ bản của dòng thẻ MPC4.

070: Mã định danh phiên bản phần sụn/phần mềm.

1: Cho biết phiên bản "tiêu chuẩn", cung cấp tất cả các chức năng.

12: Cho biết phiên bản phần cứng. Đây là phiên bản được sửa đổi sớm của thẻ, chứa đựng những hàm ý kỹ thuật cụ thể được nêu trong thông số kỹ thuật.

Phiên bản "tiêu chuẩn" này của MPC4 là thẻ đa chức năng và đầy đủ chức năng có khả năng xử lý đồng thời tín hiệu rung/dịch chuyển động từ bốn kênh và tín hiệu tốc độ quay (vận tốc) từ hai kênh. Thiết kế MPC4 200-510-070-112 mang đến sự bảo vệ đáng tin cậy cho máy, ngăn ngừa những hư hỏng tiềm ẩn do rung, dịch chuyển hoặc tốc độ quá mức.

Thông số kỹ thuật & Thông số

Loại sản phẩm                                        Thẻ bảo vệ cơ học MPC4 (Phiên bản tiêu chuẩn, Phiên bản phần cứng 12)

Hình dạng                                                  Mô-đun cao 6U, rộng 20 mm, phù hợp với giá đỡ dòng VM600

Yêu cầu hệ thống                              200-510-070-112 phải được sử dụng làm một cặp thẻ với thẻ đầu vào/đầu ra IOC4T tương thích

Đầu vào tín hiệu động

Các kênh video

Loại đầu vào                                             Điện áp (0 đến ±20vdc) hoặc dòng điện (0 đến ±25ma)

Trở kháng đầu vào                                   200 kΩ

Dải tần số Ac (đang xử lý)             0,1Hz đến 10kHz (không tích hợp); 2,5 Hz đến 10 KHZ (tích hợp)

Tỷ lệ loại bỏ chế độ chung (CMRR)     > 60db ở 50hz

Nhiễu xuyên âm                                              -72 dB, đảm bảo tách kênh

Máy đo tốc độ/Đầu vào tốc độ

Kênh chuyên biệt

Dải điện áp đầu vào                               0,4 đến 500vpp

Phạm vi tốc độ                                         1 đến 65.535 vòng/phút (được phân loại theo răng bánh răng xung)

Trình kích hoạt                                                 Có thể định cấu hình tính năng phát hiện cạnh tăng/giảm

Đệm đầu ra tín hiệu "gốc"

Đầu ra                                                 4 kênh động và 2 kênh đo tốc độ có thể được kết nối thông qua đầu nối BNC ở bảng mặt trước

Trở kháng đầu ra                                2000 Ω(Một tính năng chính của phiên bản phần cứng đầu tiên này.) Chức năng được sửa đổi sau này là trở kháng 50 Ω

Đáp ứng tần số                              DC đến 40 kHz (-3 dB)

Nguồn điện cảm biến

Điện áp đầu ra                                     + 27,2V, -27,2V, + 15,0V (±5%, giá trị tối đa) trên 25ma

Đầu ra hiện tại                                     4ma cho cảm biến nguồn điện vòng lặp

Chức năng xử lý báo động

Xử lý băng thông rộng                              Các bộ lọc thông cao, thông thấp và thông dải có thể định cấu hình với độ dốc từ 6 đến 60 dB mỗi quãng tám

Xử lý băng thông hẹp (theo dõi đơn hàng)     Theo dõi các đơn hàng 1/3X, 1/2X, 1X, 2X, 3X, 4X với bộ lọc Q không đổi (Q=28)

Cài đặt cảnh báo                                         Các giá trị cài đặt cảnh báo và nguy hiểm có thể lập trình đầy đủ cho từng kênh, với độ trễ, độ trễ và khóa có thể điều chỉnh

Giám sát thích ứng                                 Mức cảnh báo có thể được điều chỉnh theo tốc độ máy hoặc các thông số bên ngoài khác

Hệ thống OK                                              Liên tục giám sát các mạch hở, đoản mạch và các lỗi khác trong toàn bộ chuỗi đo lường (cảm biến và cáp)

Bảo vệ và chứng nhận môi trường

Nhiệt độ hoạt động                            -25oC đến +65oC

Chứng chỉ                                         Chứng nhận CE, chứng nhận EAC. Tuân thủ IEC/EN 61000-6-2/4 (EMC) và IEC/EN 61010-1 (An toàn điện)

Tuân thủ các tiêu chuẩn RoHS               Phiên bản phần cứng đời đầu này không tuân thủ các tiêu chuẩn RoHS

An toàn chức năng                                   MPC4 Phiên bản "Tiêu chuẩn" đã được chứng nhận bởi SIL 1 (IEC 61508) và PL c (ISO 13849-1), mặc dù một số chức năng nhất định (máy đo tốc độ, theo dõi) không được cấp chứng nhận ứng dụng an toàn này

Giao tiếp và cấu hình

Giao diện cấu hình                           Giao diện RS-232 của bảng mặt trước hoặc bus VME (Cần có kết nối Ethernet của bộ điều khiển giá CPLix)

Phần mềm cấu hình                           Phần mềm VM600 MP8x

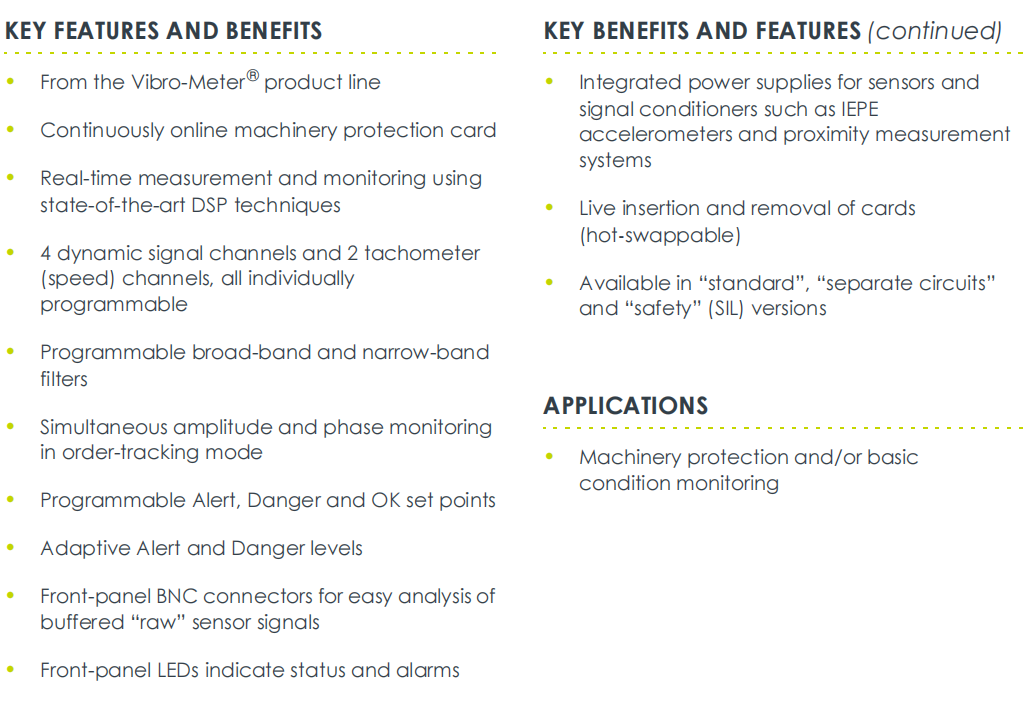

Tải xuống bảng dữ liệu
