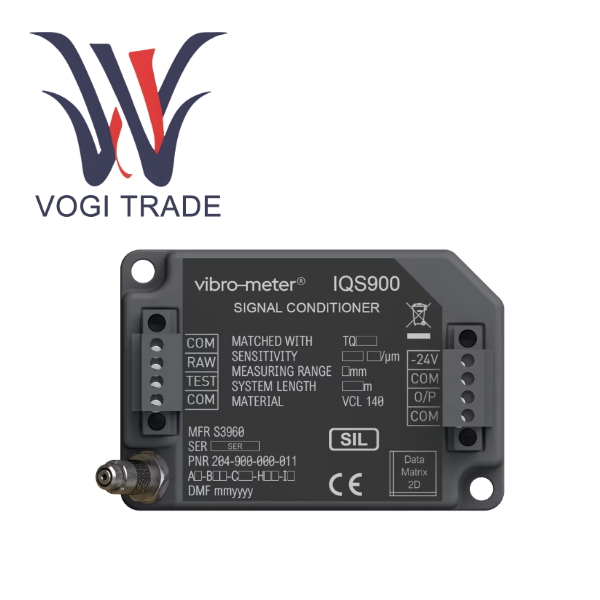

Thương hiệu: Vibro-MeterMô tả: điều hòa tín hiệuTình trạng: MớiBảo hành: 1 nămSố lượng tồn kho: 1Thời hạn thanh toán: T/TCảng vận chuyển: Hạ MônIQS900 204-900-000-011 A1-B23-C1-H05-I0 được thiết kế để hoạt động với cảm biến tiệm cận TQ đo độ rung, tức là cảm biến tiệm cận không tiếp xúc/chuỗi đo lường dựa trên nguyên lý dòng điện xoáy.
| Sản xuất |
Máy đo độ rung |
| Số mô hình |
IQS900 |
| Số đặt hàng |
204-900-000-011 A1-B23-C1-H05-I0 |
| Danh mục |
Giám sát rung động |
| nước xuất xứ |
Thụy Sĩ |
| MÃ HS |
8537109090 |
| Kích thước |
16cm*16cm*12cm |
| Kích thước đóng gói |
18cm*18cm*15cm |
| Cân nặng |
0,8kg |
Tổng quan về sản phẩm

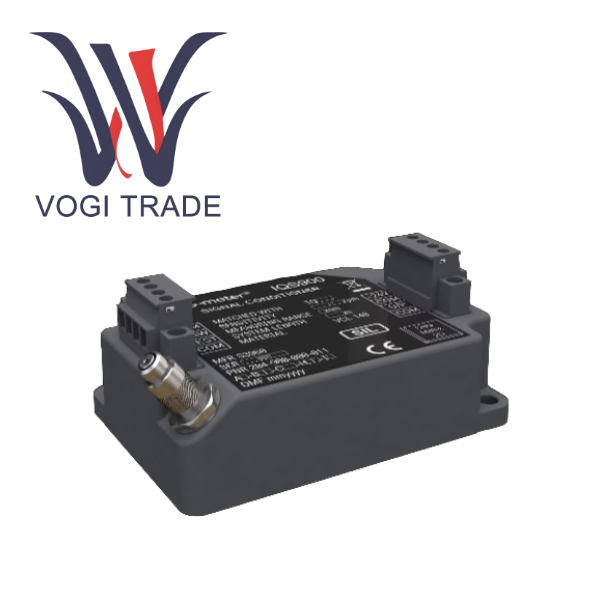

Bộ điều hòa tín hiệu IQS900 là bộ xử lý cốt lõi của thế hệ mới của hệ thống đo khoảng cách mô-đun, hiệu suất cao dưới thương hiệu Parker Meggitt Vibra-Meter. Mẫu sản phẩm 204-900-000-011 A1-B23-C1-H05-I0 đại diện cho phần xử lý tín hiệu của chuỗi đo lường hoàn chỉnh, được hiệu chỉnh một cách có hệ thống và nên được sử dụng kết hợp với các đầu dò dòng điện xoáy được chỉ định (chẳng hạn như TQ902/TQ912) và cáp kéo dài (EA902). Hình thành một hệ thống đo độ rung và chuyển vị không tiếp xúc hoàn chỉnh.

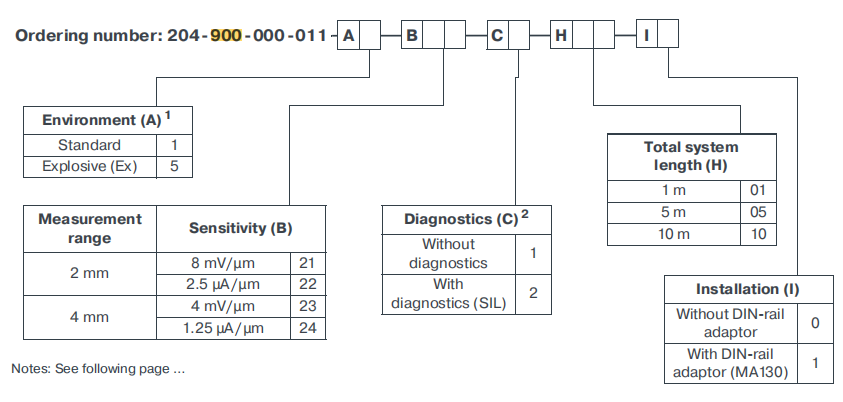

Phân tích mô hình cụ thể: 204-900-000-011 A1-B23-C1-H05-I0
A1 Phiên bản môi trường là "Loại tiêu chuẩn", phù hợp với các khu vực không nguy hiểm. Nếu sử dụng IQS900 trong môi trường dễ nổ thì nên chọn A5 (loại chống cháy nổ).
B23 Xác định phạm vi đo và độ nhạy. B23 đại diện cho phạm vi đo tuyến tính 4 mm, với tín hiệu đầu ra ở chế độ điện áp và độ nhạy 4 mV/μm. Điều này có nghĩa là cứ mỗi 1 micron mục tiêu di chuyển, điện áp đầu ra sẽ thay đổi 4 milivolt.
C1 Chức năng chẩn đoán là "Không có chẩn đoán". Đây là phiên bản cơ bản và không có chức năng tự kiểm tra lỗi cảm biến/cáp và chỉ báo từ xa.
H05 Tổng chiều dài hệ thống được định cấu hình là 5 mét. Điều này xác định chiều dài kết hợp của cáp tích hợp đầu dò và cáp mở rộng đi kèm để đảm bảo hiệu suất điện tổng thể tối ưu của hệ thống.
I0 Phương pháp lắp đặt là "không có bộ chuyển đổi đường ray DIN", nghĩa là, bộ điều hòa tín hiệu có thể được lắp đặt trực tiếp bằng cách sử dụng các lỗ lắp đặt tích hợp trên thân chính (2 vít M4).
Thông số kỹ thuật & Thông số
Thông số điện và hiệu suất
| Danh mục thông số |
Mô tả đặc điểm kỹ thuật |
Lưu ý/Điều kiện |
| Cấu hình đầu ra |
đầu ra điện áp |
truyền dẫn ba dây |
| Phạm vi đo tuyến tính |
0,3mm đến 4,3mm |
Tương ứng với thang đo đầy đủ 4mm |
| Sản lượng toàn diện |
-1.6V đến -17.6V |
Điện áp 16V |
| Độ nhạy đầu ra |
4 mV/µm |
Hoặc 101,6 mV/triệu |
| Điện áp khe hở bằng không |
-1.6V (±5% |
Mục tiêu là 0,3mm |
| Điện áp toàn thang |
-17,6V (±5%) |
Mục tiêu ở mức 4,3mm |
| Đáp ứng tần số |
DC đến 20 kHz |
-3 điểm dB |
| Trở kháng đầu ra |
< 100 Ω (DC |
Thiết kế trở kháng thấp, khả năng lái mạnh mẽ |
| Lỗi tuyến tính |
Xem đường cong hiệu suất |
Giá trị điển hình nằm trong phạm vi ±10% |
| Độ lệch nhiệt độ |
< 5% FS |
Nhiệt độ môi trường xung quanh: -30°C đến +150°C |
| Hiệu chuẩn hệ thống |
Ở +23°C ±5°C, với thép VCL 140 (1.7225) |
Các đường cong tùy chỉnh có thể được cung cấp để hiệu chỉnh các vật liệu mục tiêu khác |
Độ chính xác cao và đáp ứng tần số rộng, được thiết kế đặc biệt để phân tích động
Việc xử lý tín hiệu băng rộng với đáp ứng tần số phẳng từ DC đến 20kHz cho phép nó thu được chính xác phổ tín hiệu hoàn chỉnh, từ dịch chuyển trục cực chậm đến rung tốc độ cao. Điều này rất quan trọng để chẩn đoán sớm các lỗi cơ học (chẳng hạn như xác định sự mất cân bằng, lệch trục, khuyết tật vòng bi, v.v. thông qua phân tích quang phổ).
Đầu ra có độ ồn thấp và độ phân giải cao, chế độ đầu ra điện áp cung cấp dải điện áp toàn thang 16V. Kết hợp với thiết kế tỷ lệ tín hiệu trên nhiễu cao, IQS900 204-900-000-011 A1-B23-C1-H05-I0 có thể phân biệt các thay đổi dịch chuyển ở cấp micromet, đáp ứng yêu cầu về độ chính xác giám sát độ rung theo các tiêu chuẩn nghiêm ngặt như API 670.
