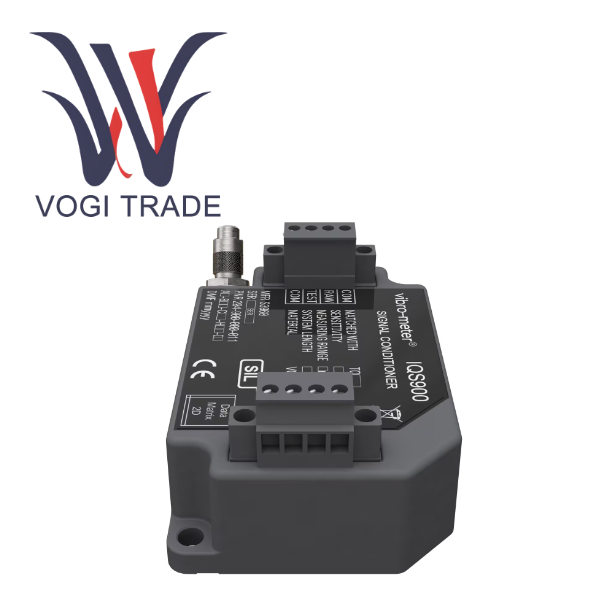

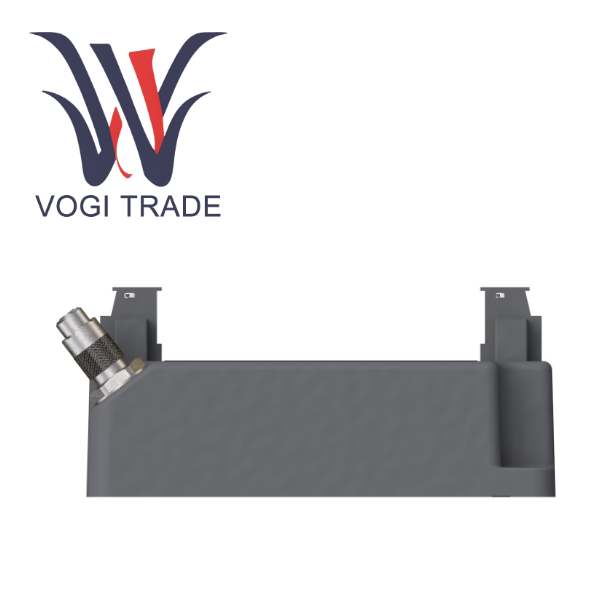

IQS900 204-900-000-011 A1-B21-C1-H05-I1

Tổng quan về sản phẩm

IQS900 204-900-000-011 A1-B21-C1-H05-I1 là modem tín hiệu chính xác. Chức năng cốt lõi là điều khiển đầu dò dòng điện xoáy dòng TQ9xx đi kèm và xử lý các tín hiệu điện nhỏ do đầu dò trả về. Cuộn dây ở đầu dò tạo ra trường điện từ tần số cao khi bị kích thích. Khi trường này tác dụng lên một tấm kim loại dẫn điện (chẳng hạn như trục quay), dòng điện xoáy sẽ được tạo ra. Một sự thay đổi nhỏ trong khoảng cách giữa mục tiêu và đầu dò sẽ gây ra sự thay đổi trong trường dòng điện xoáy, từ đó làm thay đổi trở kháng của cuộn dây đầu dò. IQS900 phát hiện và giải điều chế chính xác sự thay đổi trở kháng này, chuyển đổi tuyến tính nó thành tín hiệu đầu ra điện áp tương tự được tiêu chuẩn hóa, phản ánh trực tiếp và tỷ lệ khoảng cách giữa mục tiêu và đầu dò. Phân tích mô hình cụ thể (204-900-000-011 A1-B21-C1-H05-I1):

A1       Phiên bản môi trường là "Loại tiêu chuẩn", phù hợp với các khu công nghiệp không nguy hiểm (không chống cháy nổ).

B21     Các thông số hiệu suất cốt lõi được xác định. B21 đại diện cho phạm vi đo tuyến tính 2 mm, với đầu ra ở chế độ điện áp và độ nhạy cao tới 8 mV/μm. Điều này có nghĩa là cứ mỗi 1 micron mục tiêu di chuyển, điện áp đầu ra thay đổi 8 milivolt, mang lại độ phân giải dịch chuyển và độ chính xác đo cực cao, khiến nó đặc biệt thích hợp để theo dõi những thay đổi rung động nhỏ.

C1      Chức năng chẩn đoán là "Không có chẩn đoán". Đây là phiên bản cơ bản tiết kiệm, không có chức năng tự kiểm tra tích hợp (BIST) và không thể tự động chỉ báo lỗi cảm biến hoặc cáp từ xa.

H05    Tổng chiều dài hệ thống được định cấu hình là 5 mét. Điều này chỉ định tổng chiều dài kết hợp của cáp tích hợp đầu dò phù hợp và cáp mở rộng để đảm bảo hiệu suất điện tối ưu và độ chính xác hiệu chuẩn của toàn bộ chuỗi đo.

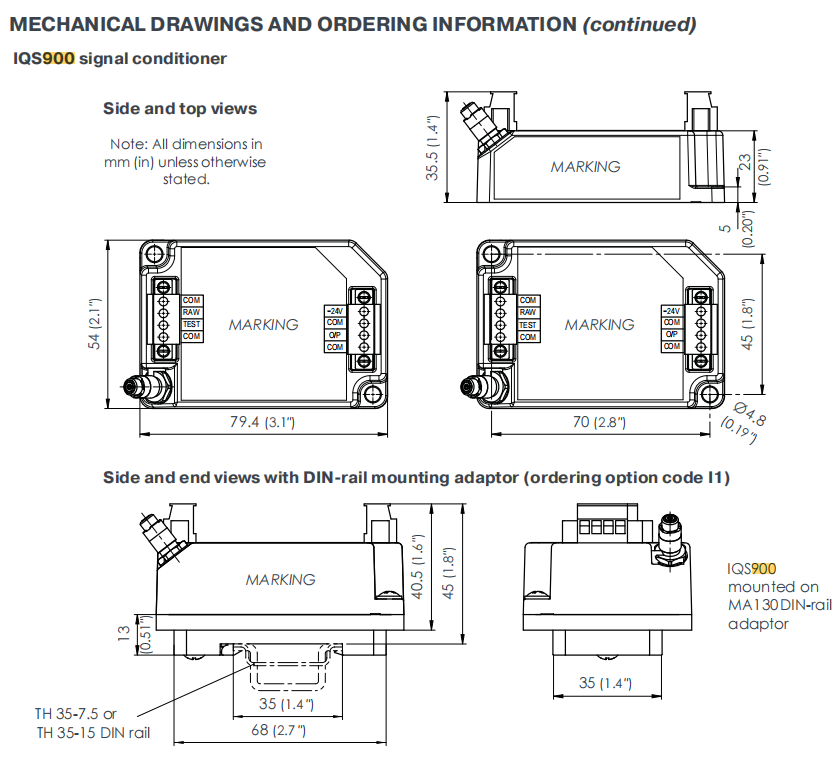

I1       Phương pháp lắp đặt là "với bộ chuyển đổi đường ray DIN". Sản phẩm đi kèm với bộ lắp đặt MA130, có thể được lắp đặt trực tiếp trên thanh ray TH35 DIN tiêu chuẩn, giúp đơn giản hóa đáng kể việc tích hợp và nối dây trong tủ điều khiển.

thông số kỹ thuật và thông số

Tính năng chức năng của sản phẩm

Đầu ra điện áp trở kháng thấp đảm bảo độ trung thực tín hiệu tuyệt vời và khả năng tương thích hệ thống

Khả năng điều khiển tải mạnh mẽ có thể đạt được với trở kháng đầu ra DC dưới 100Ω, cho phép nó dễ dàng dẫn cáp đường dài và kết nối trực tiếp với nhiều hệ thống thu thập dữ liệu, rào cản cách ly hoặc rào cản an toàn khác nhau mà không lo suy giảm tín hiệu.

Đơn giản hóa việc tích hợp và sửa đổi hệ thống, đặc tính trở kháng tuyệt vời cho phép IQS900 204-900-000-011 A1-B21-C1-H05-I1 tương thích với hầu hết các bộ cách ly tín hiệu của bên thứ ba hoặc các rào cản an toàn nội tại trên thị trường, với mức mất tín hiệu ở mức tối thiểu (ví dụ: khi kết nối với bộ cách ly có trở kháng đầu vào 10 kΩ, mức mất tín hiệu tối đa chỉ khoảng 1%), giảm độ phức tạp và chi phí tích hợp hệ thống.

Giao diện kiểm tra tại chỗ thuận tiện tạo điều kiện cho việc gỡ lỗi và bảo trì nhanh chóng

Điểm giám sát tín hiệu gốc, với đầu ra RAW/COM độc lập, cho phép nhân viên bảo trì phát hiện trực tiếp chất lượng tín hiệu từ đầu dò đến đầu vào của bộ điều chỉnh mà không làm gián đoạn mạch đo chính, định vị nhanh cảm biến hoặc lỗi trước cáp.

Chức năng tiêm TEST mô phỏng. Đầu vào TEST/COM hỗ trợ đưa các tín hiệu kiểm tra đã biết, tín hiệu này sẽ truyền qua toàn bộ chuỗi khuếch đại của bộ điều hòa và xuất hiện ở đầu ra chính. Chức năng này có thể xác minh độc lập xem liệu bộ điều hòa tín hiệu và đường dẫn phụ trợ được kết nối với hệ thống giám sát cấp trên có hoạt động bình thường hay không, đạt được khả năng phát hiện lỗi "phân đoạn" và giảm đáng kể thời gian ngừng hoạt động để gỡ lỗi.
