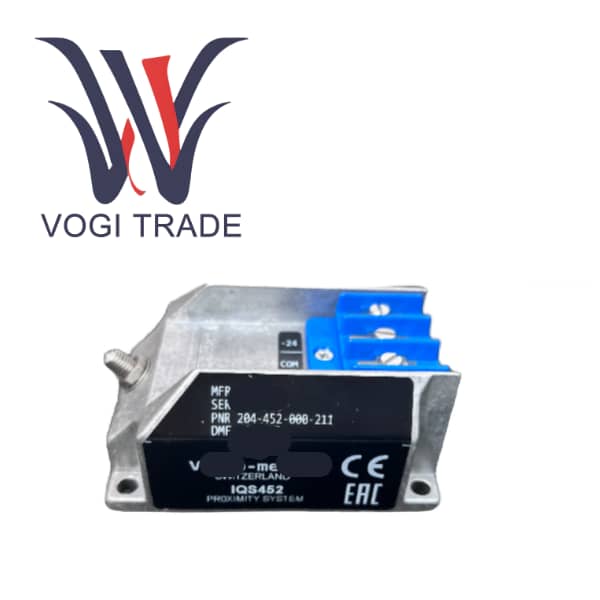

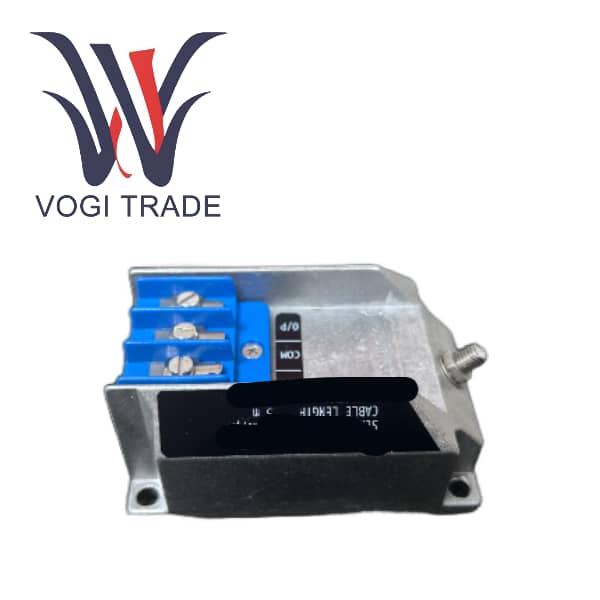

IQS452 204-452-000-011

Chi tiết sản phẩm

Máy đo rung IQS452 204-452-000-011 là bộ điều hòa tín hiệu hiệu suất cao được thiết kế đặc biệt để sử dụng với dòng cảm biến tiệm cận chịu áp lực TQ 422 và TQ 432. Bộ điều hòa tín hiệu là thành phần cốt lõi của một hệ thống đo lường độ gần đồng nhất, có thể hoán đổi cho nhau, dùng để theo dõi độ dịch chuyển và độ rung tương đối trong môi trường công nghiệp khắc nghiệt. Cấu hình mẫu này phù hợp với tổng chiều dài hệ thống là 5 mét và sử dụng kết nối hai dây, cung cấp dòng điện đầu ra tương thích với 4-20 mA (với độ nhạy 1,25 µA/µm). Chức năng chính của IQS452 204-452-000-011 là cấp nguồn cho cảm biến dòng điện xoáy, giải điều chế tín hiệu tần số cao và chuyển đổi các giá trị đo khoảng cách thành tín hiệu dòng điện mạnh tuân thủ các tiêu chuẩn ngành, không bị nhiễu điện trong quá trình truyền đường dài.

Thông số kỹ thuật & Thông số

Khả năng tương thích đầu vào             Được thiết kế cho đầu dò tiệm cận TQ 422 / TQ 432

Loại đầu ra                      Đầu ra hiện tại, cấu hình 2 dây

Độ nhạy                         1,25 µA/µm (31,2 µA/mil)

Phạm vi hiện tại đầu ra        Ở khoảng cách tối thiểu (0 mm): 15,75 mA

                                       Ở khoảng cách tối đa (4 mm): 20,75 mA

                                       Dải động: 5 mA

Yêu cầu về nguồn cung cấp         Điện áp: -20 V đến -32 V DC

                                       Mức tiêu thụ hiện tại: 13 ± 1 mA (tối đa 25 mA)

Đặc tính điện     Điện dung đầu ra: 1 nF

                                       Điện cảm đầu ra: 100 µH

Đáp ứng tần số          DC đến 20 kHz (-3 dB).

Xếp hạng môi trường       Nhiệt độ hoạt động: -30°C đến +70°C

                                       Nhiệt độ bảo quản: -40°C đến +80°C

                                       Độ ẩm: Lên đến 95% không ngưng tụ

                                       Độ rung: Đỉnh 2 g (10 Hz đến 500 Hz)

                                       Lớp bảo vệ: IP 40

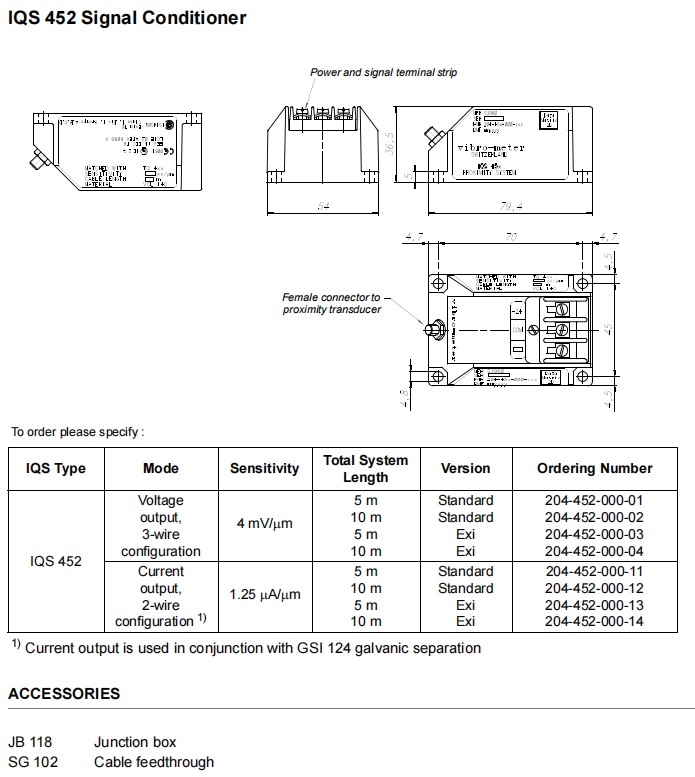

Đặc tính vật lý      Cấu tạo: Nhôm ép đùn

                                       Kết nối điện: Ổ cắm cái đồng trục bằng thép không gỉ (đầu vào); Dải đầu cực vít (đầu ra/nguồn).

                                       Trọng lượng     Xấp xỉ. 140 g (Phiên bản tiêu chuẩn).

Tính năng sản phẩm

Đầu ra vòng lặp hiện tại sử dụng hệ thống hai dây, có khả năng chống nhiễu điện từ và suy giảm tín hiệu tuyệt vời, khiến nó rất phù hợp cho các kết nối cáp khoảng cách xa giữa các cảm biến và hệ thống giám sát.

IQS452 204-452-000-011 Mỗi bộ phận (cảm biến, cáp, bộ điều chỉnh tín hiệu) trong hệ thống đo độ rung tiệm cận Vibra-meter có thể hoán đổi cho nhau và không yêu cầu hiệu chuẩn riêng, do đó đơn giản hóa việc bảo trì và quản lý phụ tùng thay thế.

Bộ điều biến/giải điều chế tần số cao (HF) tạo ra tín hiệu điều khiển chính xác mà cảm biến yêu cầu và chuyển đổi chính xác hiệu ứng dòng điện xoáy thành tín hiệu DC tỷ lệ.

Kiểu dáng công nghiệp chắc chắn và bền bỉ có vỏ nhôm bền bỉ, cung cấp khả năng bảo vệ cơ học và hỗ trợ tản nhiệt, đảm bảo hoạt động đáng tin cậy ngay cả trong môi trường nhà máy khắc nghiệt.

Đáp ứng tần số rộng có thể ghi lại các vị trí tương đối thay đổi chậm (ví dụ: độ đảo hướng trục) cũng như các sự kiện rung tần số cao lên đến 20 kHz.

Thiết bị đầu cuối đầu ra được trang bị chức năng bảo vệ ngắn mạch, giúp nâng cao độ bền của hệ thống.
