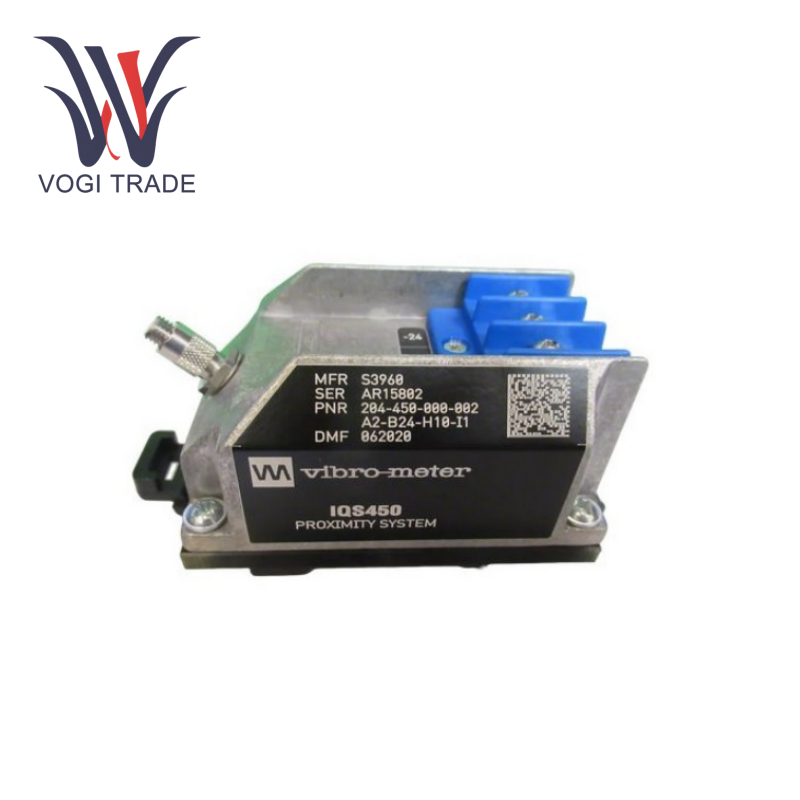

IQS450 204-450-002-A2-B12-H10-I1

Ctham số quặng

Nguyên tắc đo lường: Đo chuyển vị dòng xoáy không tiếp xúc, theo tiêu chuẩn API 670.

Phạm vi: 0,2 mm đến 2,2 mm (phạm vi tuyến tính).

Tín hiệu đầu ra (tùy chọn B12):

Đầu ra hiện tại: -15,5 mA (tương ứng với 0,2 mm) đến -20,5 mA (tương ứng với 2,2 mm).

Phạm vi động: 5 Ma.

Độ nhạy: 2,5 μa/m (62,5 μa/mil).

Đáp ứng tần số: DC ~ 20 kHz (suy giảm -3 dB).

Lỗi tuyến tính: <± 1% FS (xem đường cong hiệu suất trên trang 5 của tài liệu để biết chi tiết).

Khả năng hoán đổi thành phần: IQS450 204-450-000-002-A2-B12-H10-I1 của các đầu dò, cáp mở rộng và máy phát có thể được thay thế theo ý muốn.

Đặc điểm điện

Yêu cầu cung cấp điện:

Điện áp: -20 V đến -32 V DC (chế độ đầu ra hiện tại).

Dòng điện làm việc: -15,5 Ma đến -20,5 Ma.

Trở kháng đầu ra: 500.

Bảo vệ ngắn mạch: Được hỗ trợ (dòng điện ngắn tối đa 45 mA).

Điện dung đầu ra / độ tự cảm: 1 NF / 100 μH.

Cấu hình cơ học và môi trường

Thăm dò (TQ401):

Vật liệu: Đầu thăm dò Torlon® + Vỏ thép không gỉ AISI 316L.

Phạm vi nhiệt độ: -40 ° C đến +180 ° C (vận hành), +220 ° C (dung sai ngắn hạn).

Cấp độ bảo vệ: IP68 (đầu thăm dò).

Độ rung / điện trở sốc: 5G (10-500 Hz) / 15G (11ms nửa sóng hình sin).

Hệ thống cáp (H10):

Tổng chiều dài: 10 m.

Kết hợp tiêu chuẩn: Cáp đầu dò 1,5 M + 8,5 M Cáp mở rộng EA401.

Loại cáp: Cáp đồng trục được che chắn FEP (2,65 mm hoặc 3,6 mm).

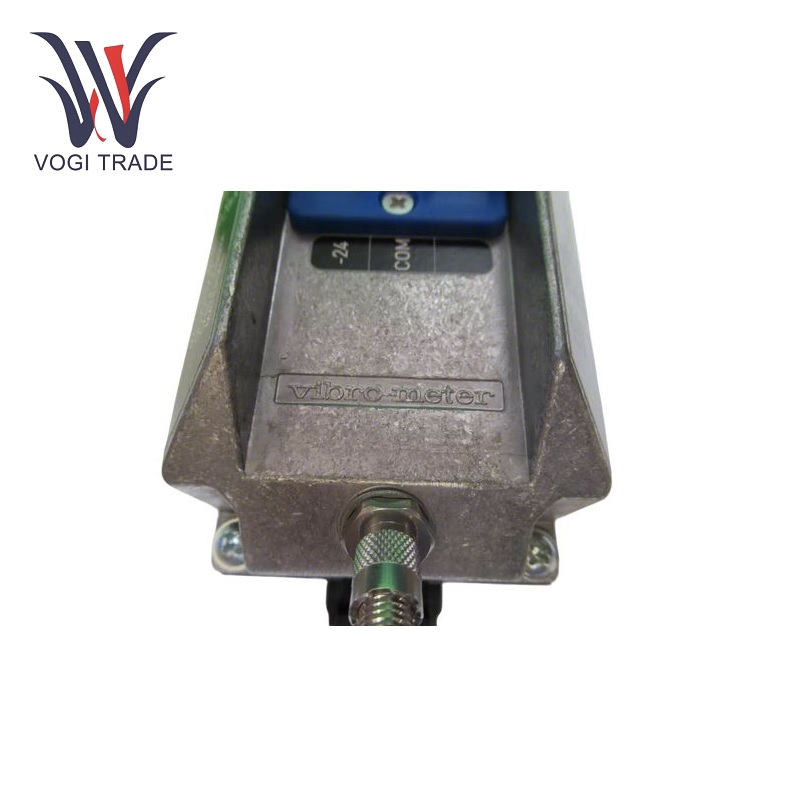

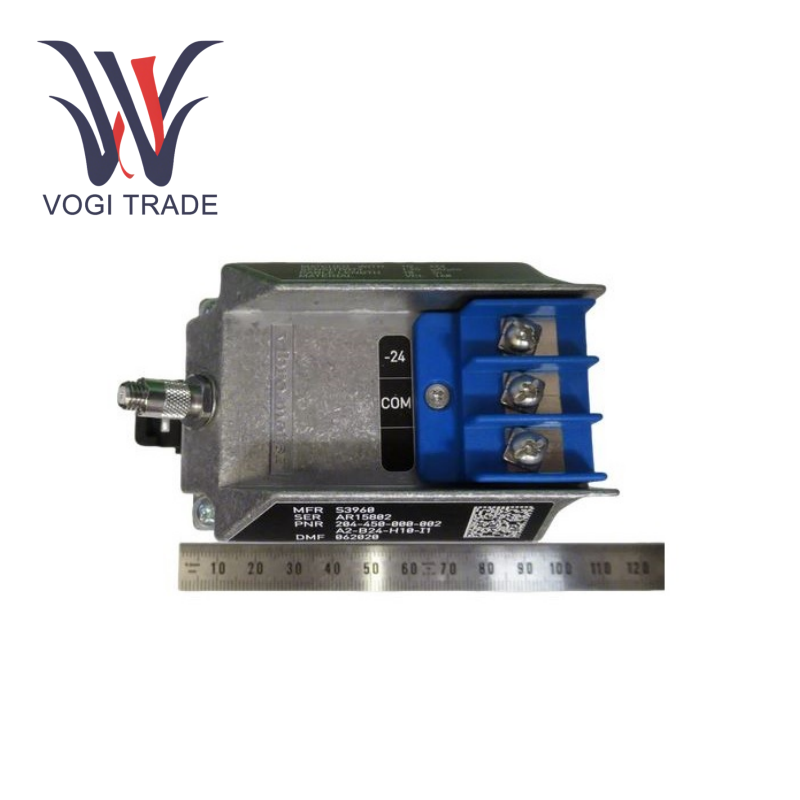

Máy phát (IQS450):

Phạm vi nhiệt độ: -35 ° C đến +85 ° C (vui lòng tham khảo đường cong định kỳ ở trang 8 của tài liệu).

Cấp độ bảo vệ: IP40.

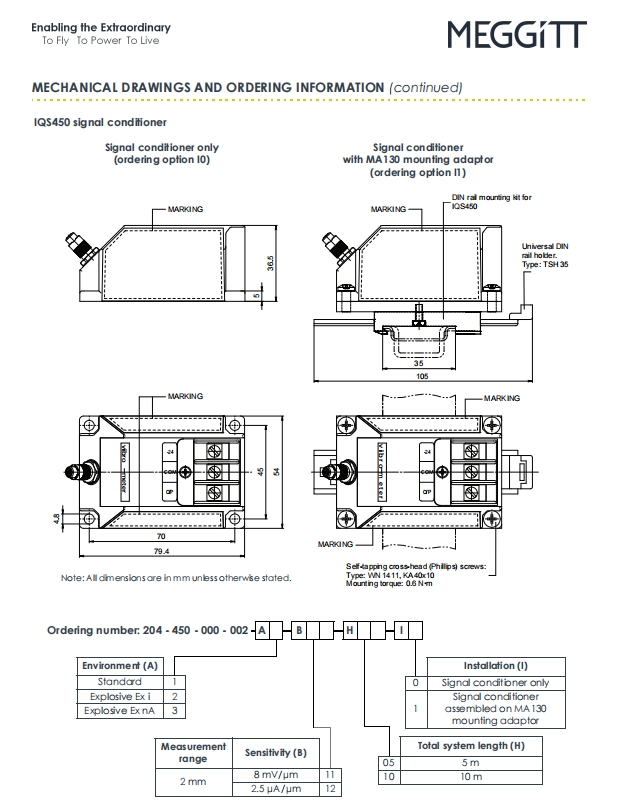

Cấu hình gắn: Chứa Bộ điều hợp đường sắt MA130 (tùy chọn I1, hỗ trợ DIN Th35-7.5/15 Rail).
