Mô tả Sản phẩm

Sản xuất	Máy đo độ rung
Số mô hình	QS450
Số đặt hàng	204-450-000-001 A1-B23-H10-I0
Danh mục	Đầu dò & Cảm biến
nước xuất xứ	Thụy Sĩ
MÃ HS	8537109090
Kích thước	26,2cm12,5cm2cm
Kích thước đóng gói	28,2cm14,5cm4cm
Cân nặng	0,3 kg

Tổng quan về sản phẩm

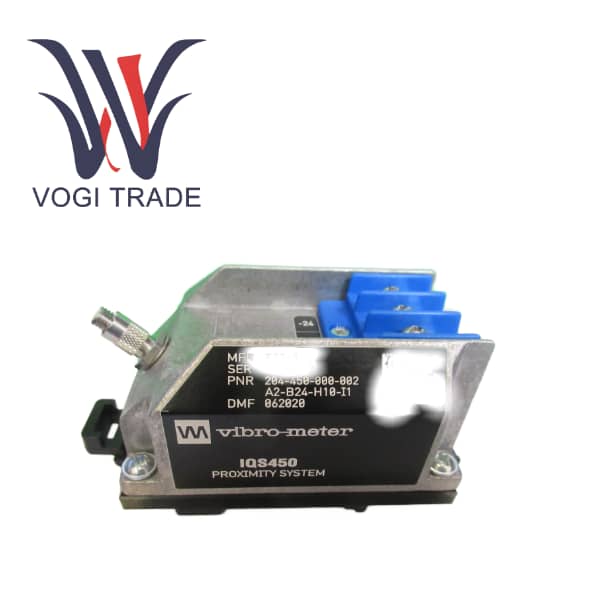

IQS450 là bộ điều hòa tín hiệu hiệu suất cao trong dòng sản phẩm Vibra-Meter ® của Parker Meggitt và là thành phần cốt lõi của dòng TQ400 của hệ thống đo tiệm cận. Sản phẩm này được thiết kế đặc biệt để bảo vệ và giám sát tình trạng của máy móc quay. IQS450 204-450-000-001 A1-B23-H10-I0 được sử dụng để xử lý tín hiệu từ các cảm biến tiệm cận như TQ402/TQ412 và chuyển đổi chúng thành đầu ra dòng điện hoặc điện áp tiêu chuẩn hóa để sử dụng trong các hệ thống giám sát tiếp theo (chẳng hạn như VM600).

Mẫu cụ thể 204-450-000-001-A1-B23-H10-I0 được giới thiệu lần này được định cấu hình với phạm vi đo là 4 mm và độ nhạy đầu ra điện áp là 4 mV/μm. Nó phù hợp cho các chuỗi đo lường có tổng chiều dài 10 mét và cung cấp khả năng chuyển đổi tín hiệu rung và khoảng cách đáng tin cậy cho các môi trường công nghiệp tiêu chuẩn (không chống cháy nổ).

Thông số kỹ thuật và thông số sản phẩm

Đầu ra/Nguồn điện Đầu nối vít (đường kính dây tối đa 2,5 mm ²)

Tín hiệu đầu vào3

Cấu hình đầu ra

Loại đầu ra Điện áp đầu ra (cấu hình 3 dây)

Độ nhạy (B23) 4 mV/μm

Phạm vi đo tuyến tính 0,3 đến 4,3 mm

Dải điện áp đầu ra

Khoảng hở tối thiểu (0,3 mm) -1,6V

Khoảng hở tối đa (4,3 mm) -17,6V

Dải động 16 V

Trở kháng đầu ra 500 Ω

Phản hồi tần số DC đến 20 kHz (~3 dB)

Yêu cầu cung cấp điện (chế độ đầu ra điện áp)

Điện áp hoạt động -20 VDC đến -32 VDC*

Dòng điện tĩnh -13 mA ±1 mA

Dòng điện tối đa -25 mA

Chức năng bảo vệ

Bảo vệ ngắn mạch 45 mA (giới hạn dòng điện)

Thông số kỹ thuật môi trường

Nhiệt độ hoạt động -35°C đến +85°C* (Việc giảm công suất được yêu cầu dựa trên nhiệt độ. Xem các cân nhắc về nhiệt bên dưới.)

Nhiệt độ bảo quản -40°C đến +85°C

Cấp bảo vệ IP40 (Chỉ sử dụng trong nhà, trừ khi được lắp bên trong lớp vỏ có cấp bảo vệ cao hơn)

Độ ẩm Lên đến 95% không ngưng tụ

Chống rung đỉnh 2 g (10-55 Hz)

Khả năng chống sốc Đỉnh 15g (nửa sóng hình sin, 11ms)

Tính chất vật lý

Chất liệu Vỏ bằng hợp kim nhôm đúc

Phương pháp lắp đặt (I0) Lắp đặt trực tiếp bằng hai hoặc bốn vít M4 (không bao gồm bộ chuyển đổi DIN Rail)

Trọng lượng Khoảng 140g (Phiên bản tiêu chuẩn)

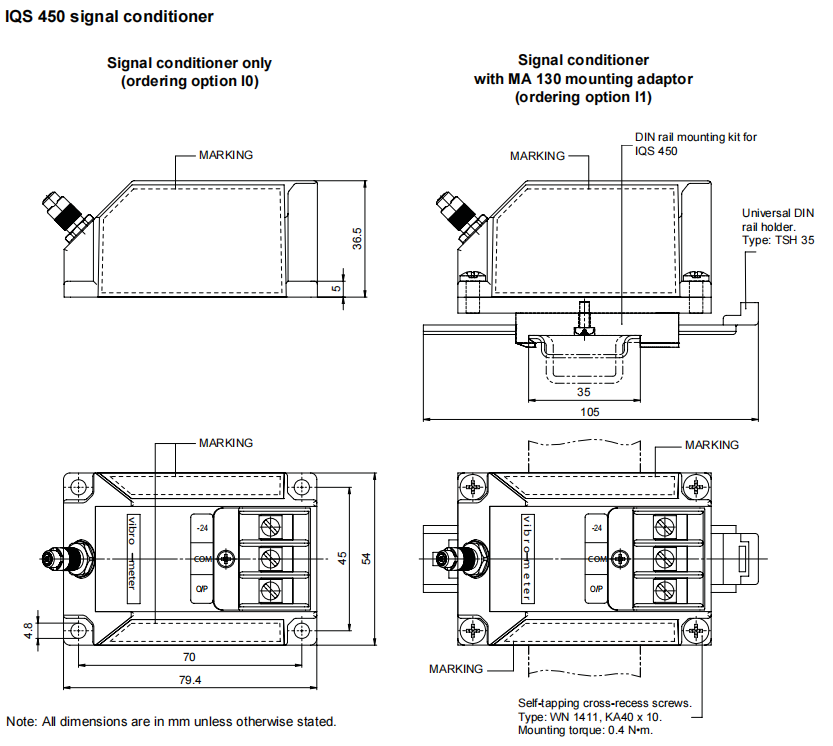

Kích thước

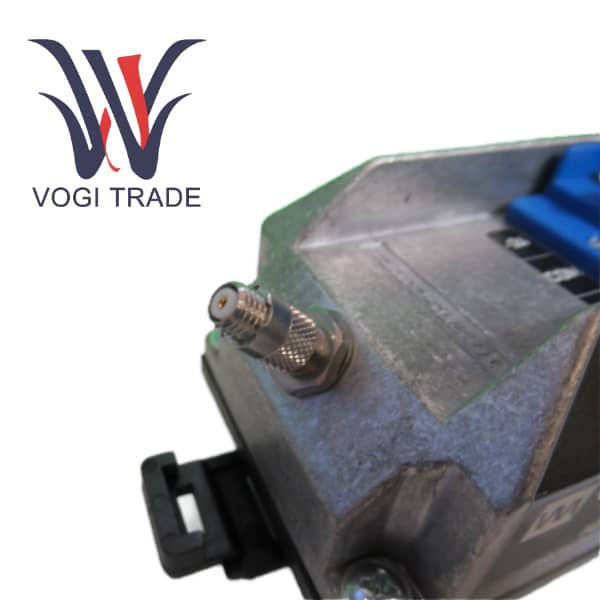

Đầu nối micro đồng trục tự khóa (đầu cái)

Đầu ra/Nguồn điện Đầu nối vít (đường kính dây tối đa 2,5 mm ²)

Cân nhắc về nhiệt Khi nhiệt độ môi trường xung quanh vượt quá 25°C, điện áp đầu vào tối đa cần phải giảm xuống. Ở 85°C, điện áp đầu vào tối đa là -26 VDC.

Phạm vi ngành áp dụng

Giám sát độ rung của trục và chuyển vị dọc trục trong năng lượng điện trong các lĩnh vực như tua bin hơi nước, tua bin khí và tua bin nước.

Hệ thống bảo vệ cơ khí cho dầu và khí trong máy nén đường ống, bộ tăng áp, máy bơm và máy phát điện.

Giám sát và bảo vệ tình trạng trực tuyến cho nhiều thiết bị quay lớn khác nhau trong sản xuất công nghiệp, chẳng hạn như hộp số, động cơ lớn và quạt.

Mẫu cụ thể 204-450-000-001-A1-B23-H10-I0 được giới thiệu lần này được định cấu hình với phạm vi đo là 4 mm và độ nhạy đầu ra điện áp là 4 mV/μm. Nó phù hợp cho các chuỗi đo lường có tổng chiều dài 10 mét và cung cấp khả năng chuyển đổi tín hiệu rung và khoảng cách đáng tin cậy cho các môi trường công nghiệp tiêu chuẩn (không chống cháy nổ).
