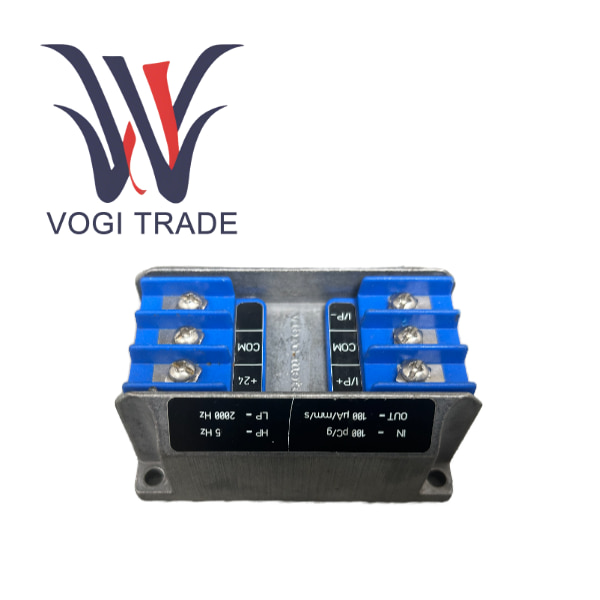

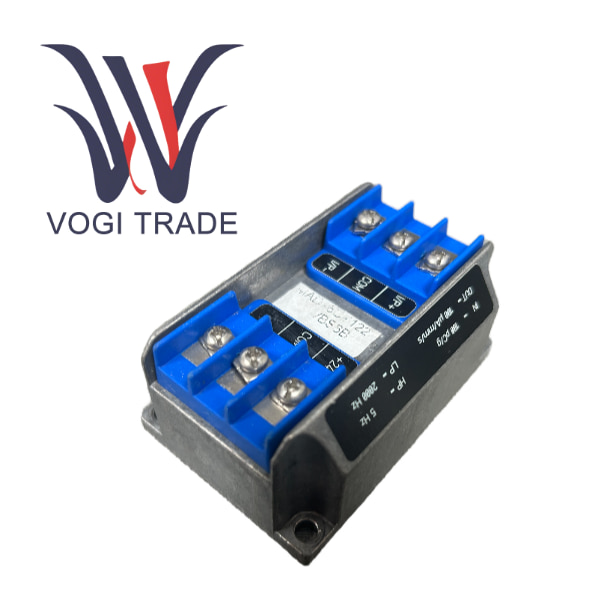

IPC704 244-704-000-042 A3-B03-C100-D77-E2-F5000-G0-H0-I0

Tổng quan về sản phẩm

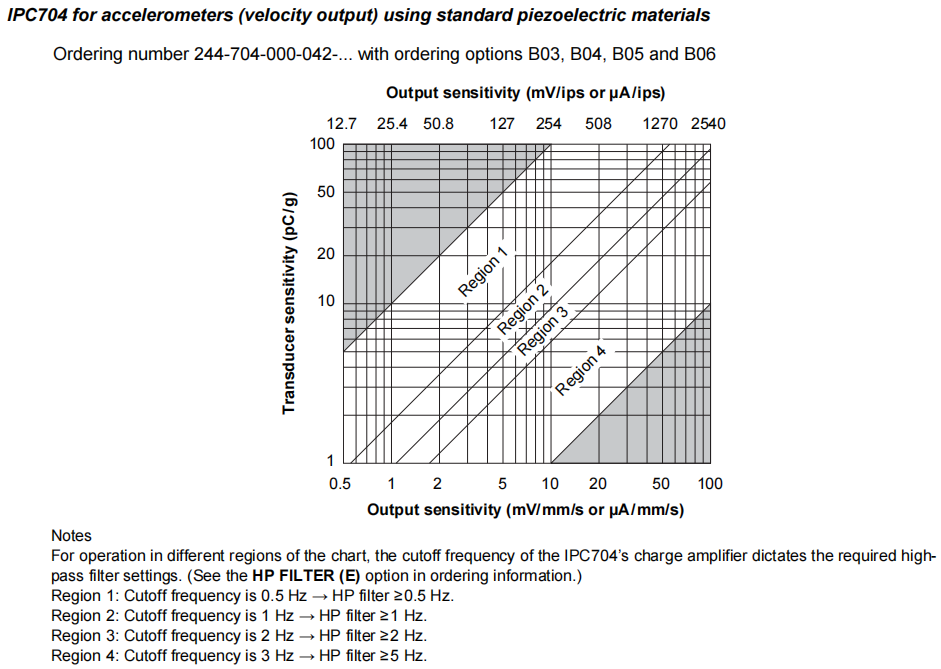

Vibro-Meter IPC704 là thẻ bảo vệ máy chuyên dụng và hiệu suất cao được thiết kế bởi công ty Vibro-Meter của Thụy Sĩ cho dòng hệ thống bảo vệ và giám sát tình trạng VM600 hàng đầu của họ. Model 244-704-000-042 A3-B03-C100-D77-E2-F5000-G0-H0-I0 là số đơn hàng được cấu hình đầy đủ. Ở đây, 244-704-000-042 là mẫu cơ sở, trong khi hậu tố A3-B03-C100... chỉ định chính xác bộ chức năng phần cứng và phần mềm của nó. Là thành phần bảo vệ cốt lõi của hệ thống VM600, IPC704 không được sử dụng để phân tích dữ liệu theo dõi tình trạng thông thường mà được dành riêng để thực thi logic bảo vệ xác định và tốc độ cao.

Đề xuất sản phẩm liên quan

Phần cứng bổ sung

Khung gầm VM600 VME

Mô-đun điều hòa/giao diện dòng IOC700 cung cấp nguồn điện, bộ đệm và bảo vệ EMC cho cảm biến

Mô-đun CPU M được sử dụng để quản lý hệ thống và liên lạc

Phần mềm bổ sung

Phần mềm cấu hình Meggitt API670 - phần mềm kiểm tra và cấu hình thẻ bảo vệ chuyên dụng

Phần mềm Vibro-Meter 501 - dùng để giám sát tổng thể hệ thống và xem dữ liệu cảnh báo cũng như dạng sóng của Cảm biến IPC704

Đầu dò và tiền khuếch đại sóng điện từ Vibro-Meter

Cảm biến vận tốc Vibro-Meter

Hướng dẫn cài đặt

Chuẩn bị hệ thống:

Chuẩn bị khung VM600 VME, mô-đun CPU M, mô-đun giao diện IOC700 và thẻ IPC704.

Cài đặt và ủy quyền cho Phần mềm cấu hình API670.

Cài đặt phần cứng

Thao tác tắt nguồn: Khi khung máy VME tắt nguồn hoàn toàn, hãy cẩn thận lắp thẻ IPC704 vào khe được chỉ định trên bảng nối đa năng VME và cố định nó bằng giá đỡ.

Sử dụng cáp phẳng chuyên dụng để kết nối mô-đun IOC700 với thẻ IPC704.

Kết nối cảm biến: Kết nối cáp của cảm biến rung, dịch chuyển, v.v. với các đầu nối tương ứng của IOC700. Đảm bảo khoảng cách lắp đặt đầu dò là chính xác.

Kết nối mạch cắt: Kết nối mạch đầu vào ESD với đầu ra rơle SSR của IPC704. Hệ thống dây điện này phải được hoàn thành bởi một kỹ sư điện có trình độ và tuân theo tất cả các quy định an toàn.

Bật nguồn và cấu hình

Bật nguồn khung VME.

Mở Phần mềm cấu hình API670 và thiết lập liên lạc với IPC704 qua RS-485.

Cấu hình kênh: Đặt loại cảm biến, phạm vi và đơn vị kỹ thuật cho mỗi kênh.

Cấu hình logic bảo vệ: Đặt ngưỡng cảnh báo, thời gian trễ, điều kiện ngăn chặn và logic biểu quyết cho Cảnh báo và Nguy hiểm.

Cấu hình ghi dạng sóng: Đặt tốc độ lấy mẫu và thời lượng ghi.

Tải xuống cấu hình: Về IPC704. Kiểm tra chức năng

Trước khi đưa máy vào hoạt động, mỗi kênh bảo vệ và mỗi đầu ra rơle của IPC704 phải trải qua quá trình kiểm tra chức năng hoàn chỉnh theo yêu cầu của API 670.

Các phương pháp kiểm tra thường bao gồm đưa tín hiệu mô phỏng vào hoặc sử dụng các công cụ kiểm tra chuyên dụng để xác minh xem toàn bộ liên kết từ đầu vào tín hiệu đến hoạt động của rơle có hoạt động bình thường hay không và ghi lại kết quả kiểm tra cho mục đích kiểm tra.
