IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0

Tổng quan về sản phẩm

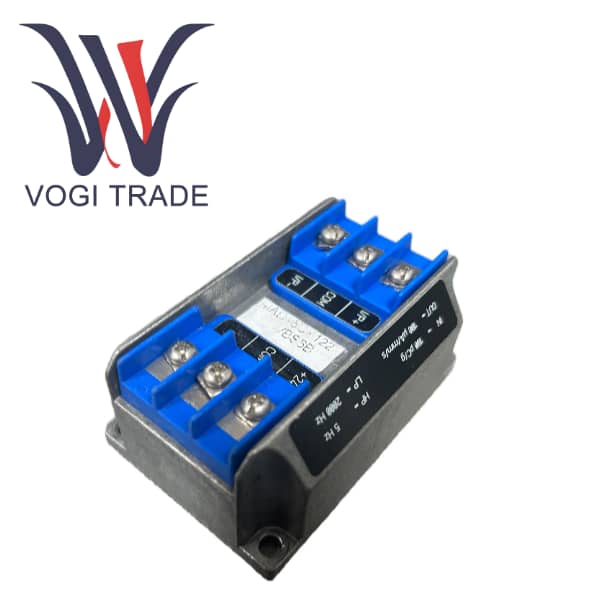

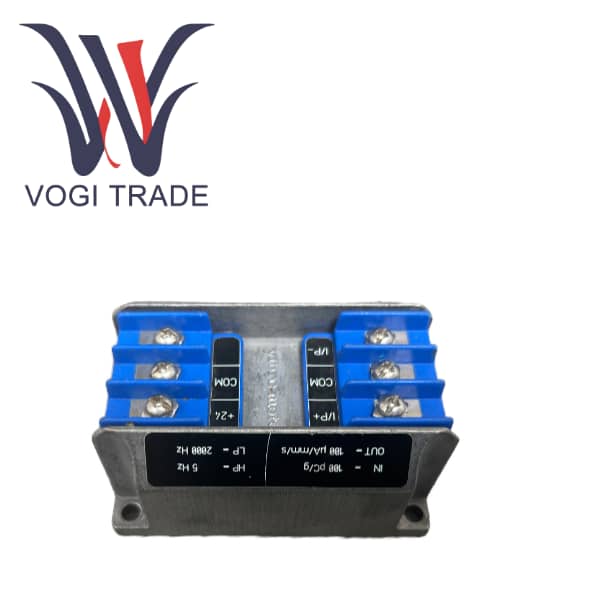

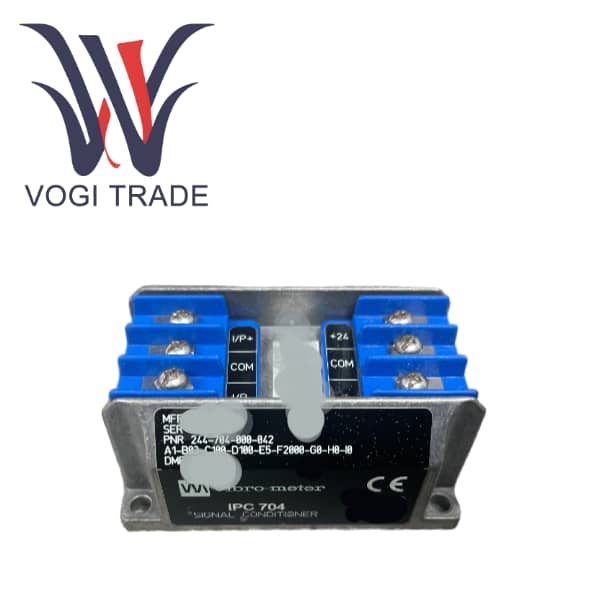

IPC704  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 là bộ điều chỉnh tín hiệu rất linh hoạt và mạnh mẽ thuộc dòng sản phẩm máy đo độ rung của Megite. Bộ điều hòa tín hiệu được thiết kế đặc biệt để giao tiếp với các cảm biến gia tốc áp điện và cảm biến áp suất động, chuyển đổi đầu ra điện tích có trở kháng cao thành tín hiệu có trở kháng thấp được tiêu chuẩn hóa, phù hợp để truyền khoảng cách xa đến các hệ thống giám sát và điều khiển.

Cấu hình đặc biệt này là phép đo tốc độ rung được tối ưu hóa bằng cách sử dụng gia tốc kế áp điện tiêu chuẩn.  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 là phiên bản tiêu chuẩn, dành cho khu vực không nguy hiểm, được cung cấp dưới dạng mô-đun độc lập không có vỏ, mang lại sự linh hoạt tối đa để tích hợp vào các bảng hiện có hoặc vỏ tùy chỉnh.

Thông số kỹ thuật & Thông số

Loại sản phẩm3

Số đơn đặt hàng hoàn chỉnh           244-704-000-042-A1-B03-C100-D100-E5-F2000-G0-H0-I0

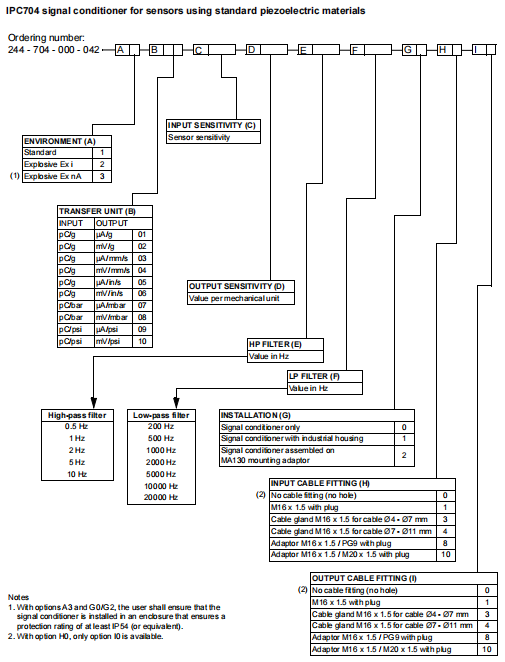

Chi tiết mã lệnh và các thông số chính

A1                      Môi trường - Tiêu chuẩn (dành cho khu vực an toàn không nguy hiểm).

B03                    Đơn vị truyền - Đơn vị đầu vào là pC/g (Gia tốc Picombic trên gam); Đơn vị đầu ra là µA/mm/s (microamper trên milimet/giây tốc độ). Điều này cho biết đầu ra tốc độ tích hợp.

C100                  Độ nhạy đầu vào - Độ nhạy của cảm biến được kết nối là 100pc /g.

D100                 Độ nhạy đầu ra - Bộ điều chỉnh được hiệu chuẩn, với đầu ra 100µA/mm/s.

E5                      Bộ lọc thông cao (HP) - Tần số cắt được đặt thành 5hz (~ 3db, độ dốc 24 dB/quãng tám), lọc nhiễu và lệch tần số thấp.

F2000                 Bộ lọc thông thấp (LP) - Tần số cắt được đặt ở 2000hz (~ 1db, độ dốc 12db/quãng tám) để tránh hiện tượng răng cưa và lọc nhiễu tần số cao.

G0                     Cài đặt - Chỉ bộ điều chỉnh tín hiệu, không có vỏ công nghiệp hoặc bộ chuyển đổi đường ray DIN.

H0 & I0              Đầu nối cáp - Đầu nối cáp không được cung cấp ở đầu vào hoặc đầu ra. Có lỗ thoát nước trên máy này.

Thông số kỹ thuật điện tổng hợp

Chế độ cấp nguồn            18-30vdc.

Mức tiêu thụ hiện tại Tối đa 25 miliampe.

Tín hiệu đầu ra

Loại truyền tải dòng điện 2 dây.

Tín hiệu động                 Một đỉnh ±5 milliampere được xếp chồng lên một dòng điện không đổi.

Dòng điện định mức                  12 miliampe ±0,5 miliampe.

Dải tần số              Được xác định bởi bộ lọc; Theo cấu hình này, tần số hiệu dụng nằm trong khoảng từ 5hz đến 2000hz.

Sai số tuyến tính                     <0,2%

Độ ổn định nhiệt độ        Điển hình ở 100 ppm/°C

Thông số kỹ thuật môi trường (Chỉ mô-đun, G0)

Nhiệt độ hoạt động            -30°C đến +85°C

Cấp bảo vệ                    IP40 (Phải được lắp đặt trong bất kỳ vỏ bảo vệ nào ngoại trừ tủ điện sạch trong nhà).

Chống rung                         Đỉnh 2g (10-500hz)

Khả năng chống va đập                  Đỉnh 15g (11 mili giây)
