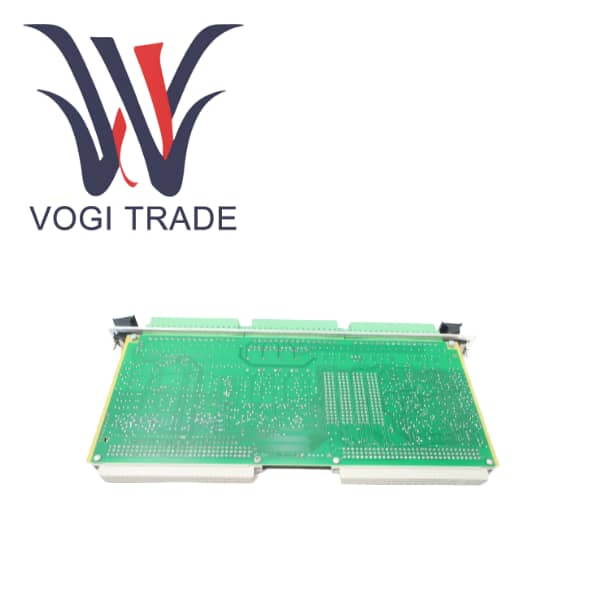

IOC4T 200-560-000-HHH

Phạm vi ngành áp dụng

Là thành phần I/O cốt lõi của hệ thống VM600, IOC4T 200-560-000-HHH được sử dụng rộng rãi trong tất cả các ngành yêu cầu giám sát tình trạng trực tuyến liên tục và bảo vệ thiết bị quay quan trọng.

Về năng lượng và điện, tập trung vào tua bin hơi nước, máy phát điện, máy bơm nước cấp cho nồi hơi và quạt trong các nhà máy nhiệt điện, thủy điện và điện hạt nhân.

Ngành công nghiệp hóa dầu bao gồm máy nén lớn, máy khuấy lò phản ứng và máy bơm đường ống trong các nhà máy lọc dầu, nhà máy hóa chất và nhà máy xử lý khí tự nhiên.

Máy cán và máy thổi trong các nhà máy thép trong luyện kim và khai thác mỏ, cũng như máy nghiền, tời nâng và máy nghiền trong hầm mỏ.

Các ngành công nghiệp sản xuất giấy, xi măng và đóng tàu lần lượt có máy giấy lớn, lò quay và hệ thống động cơ đẩy hàng hải.

Sản xuất chung, bất kỳ nhà máy nào sở hữu tài sản luân chuyển lớn, quan trọng và mong muốn thiết lập hệ thống bảo trì dự đoán.

So sánh chi tiết ưu nhược điểm

Thuận lợi

Là một phần của cặp thẻ chuyên dụng, nó đạt được tính xác định tuyệt vời và độ trễ thấp

Cộng tác ở cấp độ phần cứng, IOC4T 200-560-000-HHH giao tiếp điểm-điểm với MPC4 thông qua giao diện Industry Pack, đây là giao thức bus song song có chi phí thấp và được tối ưu hóa cao. Điều này đảm bảo rằng toàn bộ chuỗi từ đầu vào tín hiệu cảm biến đến hoạt động của rơle bảo vệ có độ trễ xác định ở mức micro giây. Trong các tình huống bảo vệ cơ học đòi hỏi phản ứng nhanh, độ chắc chắn này không thể so sánh được với các hệ thống thu thập dữ liệu thông thường.

Loại bỏ sự không chắc chắn của ngăn xếp phần mềm, toàn bộ quá trình xử lý tín hiệu và phán đoán logic được hoàn thành trên bộ xử lý chuyên dụng của MPC4 mà không cần dựa vào lịch trình của hệ điều hành chung. Điều này tránh hiện tượng giật hình thời gian phản hồi do chuyển đổi tác vụ của hệ điều hành hoặc tắc nghẽn mạng, đảm bảo độ tin cậy tuyệt đối của chức năng bảo vệ.

Tích hợp I/O mật độ cao giúp giảm đáng kể độ phức tạp và chi phí của hệ thống

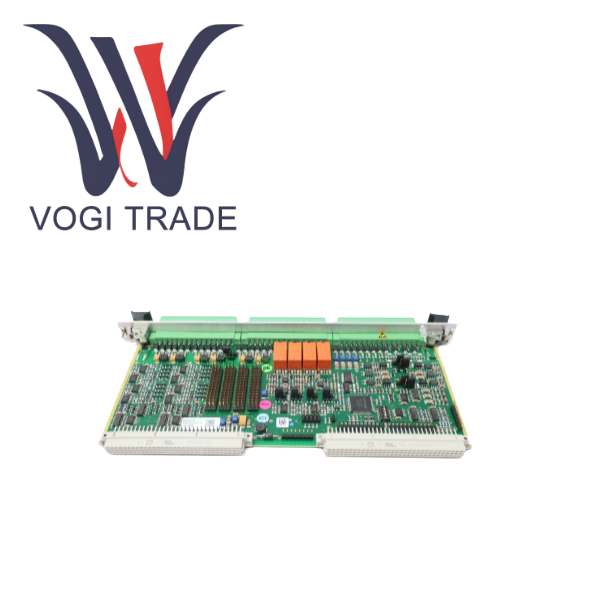

Hiệu suất không gian được tích hợp trên thẻ tiêu chuẩn Châu Âu rộng 20 mm, có 4 đầu vào rung, 2 đầu vào tốc độ, 4 rơle, 4 đầu ra analog và 4 bộ đệm tín hiệu thô. Thiết kế mật độ cao này có nghĩa là việc giám sát một máy bốn vòng bi phức tạp thường chỉ cần một cặp thẻ MPC4/IOC4T, giúp tiết kiệm đáng kể các khe giá trị có giá trị.

Hệ thống dây điện được đơn giản hóa, với tất cả I/O tập trung ở phía sau card và dẫn ra ngoài qua ba khối đầu cuối vít được tiêu chuẩn hóa. Điều này làm cho việc đi dây tại chỗ trở nên rõ ràng và có trật tự, giảm khả năng xảy ra lỗi nối dây và đơn giản hóa công việc bảo trì và xử lý sự cố trong tương lai. So với giải pháp I/O phân tán, thời gian sử dụng cáp và nối dây giảm đáng kể.

Điều bất lợi

Sự phụ thuộc ghép nối bắt buộc dẫn đến sự cố định của hệ thống và sự cứng nhắc về chi phí

Khóa nhà cung cấp, 200-560-000-HHH hoàn toàn phụ thuộc vào thẻ MPC4 và nền tảng VM600 của Meggitt. Sau khi giải pháp này được chọn, việc mở rộng trong tương lai của toàn bộ hệ thống giám sát, mua sắm phụ tùng và hỗ trợ kỹ thuật đều sẽ được khóa trong hệ sinh thái của Meggitt. Điều này hạn chế khả năng người dùng áp dụng các giải pháp của bên thứ ba có công nghệ tiên tiến hơn hoặc hiệu quả hơn về mặt chi phí trong tương lai.

Chi phí của đơn vị nhỏ nhất là cao. Đơn vị chức năng nhỏ nhất của hệ thống là một cặp thẻ. Ngay cả khi chỉ cần giám sát một máy bơm ổ trục đơn đơn giản, thì phải mua toàn bộ bộ máy, dẫn đến chi phí kênh đơn vị rất cao trong các ứng dụng quy mô nhỏ. Ngược lại, hệ thống thu thập dữ liệu phổ quát theo mô-đun có thể mua các kênh khi cần thiết.

Giới hạn tạo nền tảng, 200-560-000-HHH chỉ áp dụng cho nền tảng VM600. Khi người dùng muốn chuyển sang nền tảng VM600 Mk2 được cập nhật để đạt được hiệu suất cao hơn hoặc các tính năng mới, tất cả các thẻ IOC4T/MPC4 hiện có đều không thể được sử dụng lại, dẫn đến chi phí chìm.

Những cạm bẫy kỹ thuật tiềm ẩn do sự khác biệt trong phiên bản phần cứng

Trở kháng đầu ra 2000Ω so với 50Ω là một trong những nhược điểm được che giấu và nguy hiểm nhất của dòng sản phẩm này. Nếu ở giai đoạn sau của dự án, các kỹ sư phát hiện ra rằng phiên bản trước mà họ đang sử dụng không thể điều khiển cáp "tín hiệu gốc" đường dài, họ sẽ phải đối mặt với việc làm lại tốn kém. Thay thế tất cả các thẻ IOC4T hoặc thêm bộ khuếch đại đệm bên ngoài phía sau mỗi thẻ.

Rủi ro tuân thủ RoHS, ở những khu vực có quy định bảo vệ môi trường nghiêm ngặt như Liên minh Châu Âu và Trung Quốc, việc sử dụng các phiên bản đời đầu không tuân thủ RoHS có thể khiến toàn bộ dự án không được nghiệm thu hoặc phát sinh chi phí xử lý đặc biệt cao khi thiết bị bị loại bỏ. Nếu phiên bản phần cứng mới hơn không được chỉ định rõ ràng trong quá trình mua sắm, nó sẽ gây ra rủi ro tuân thủ rất lớn.
