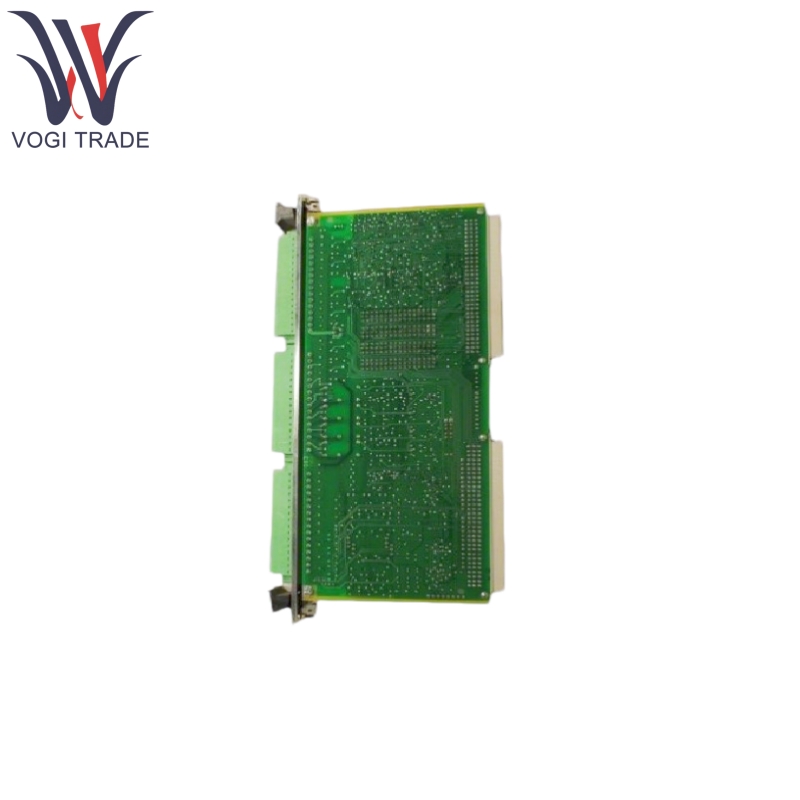

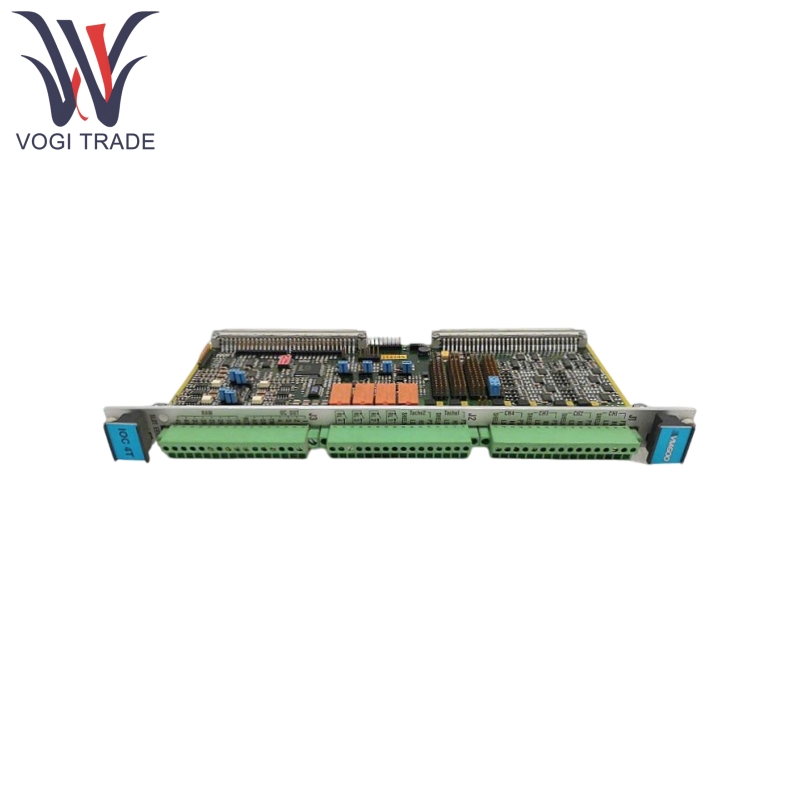

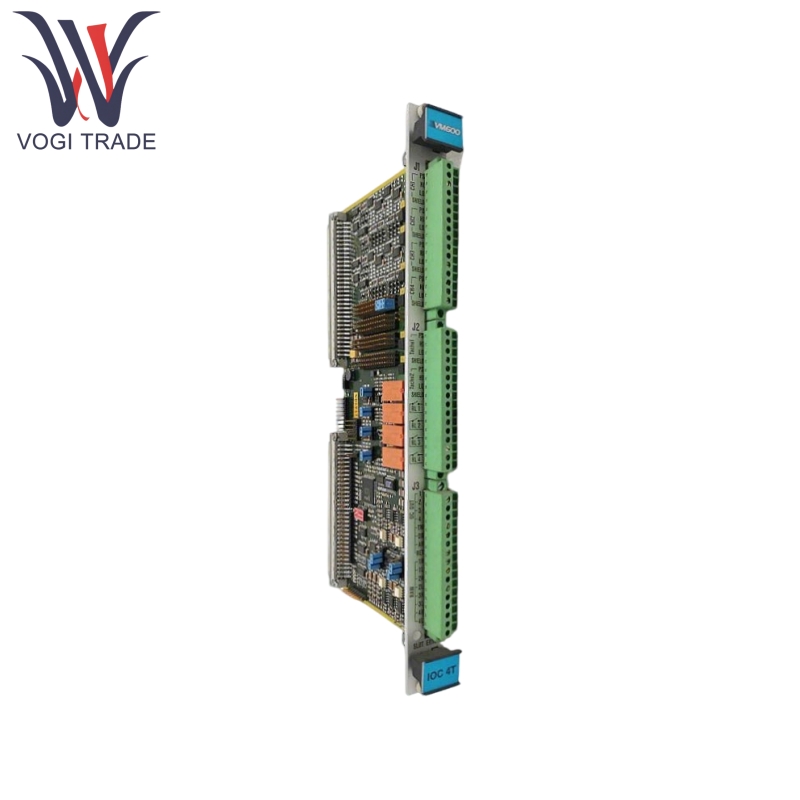

IC4T 200-560-000-111

Đặc điểm kỹ thuật sản phẩm

1. Và LOC4T hoạt động ở chế độ nô lệ và giao tiếp với MPC4, thông qua đầu nối P2, sử dụng giao diện Gói công nghiệp (IP).

2. Bảng điều khiển phía trước của LOC4T 200-560-000-111 (phía sau của VM600Rack) chứa các đầu nối dải đầu cuối để nối dây đến cáp truyền đến từ chuỗi đo (cảm biến và /hoặc điều hòa tín hiệu). Các đầu nối đầu vít cũng được sử dụng để nhập tất cả các tín hiệu từ và xuất tất cả các tín hiệu vào bất kỳ hệ thống điều khiển bên ngoài nào.

3. Thẻ IOC4T 200-560-000-111 bảo vệ tất cả các đầu vào và đầu ra chống lại nhiễu điện từ (EMI) và tăng tín hiệu và cũng đáp ứng các tiêu chuẩn tương thích điện từ (EMC).

4. IOC4T 200-560-000-111 kết nối các tín hiệu động (rung) và tốc độ từ các cảm biến với MPC4. Các tín hiệu này, sau khi được xử lý, được chuyển trở lại IOC4T và có sẵn trên dải thiết bị đầu cuối trên bảng điều khiển phía trước của nó (phía sau VM600). Đối với các tín hiệu động, bốn bộ chuyển đổi kỹ thuật số sang tương tự (DAC) trên bo mạch cung cấp đầu ra tín hiệu được hiệu chỉnh trong phạm vi 0 đến 10 V. Ngoài ra, bốn bộ chuyển đổi điện áp sang dòng điện cho phép các tín hiệu được cung cấp dưới dạng đầu ra hiện tại trong phạm vi 4 đến 20 mA (có thể chọn được).

5. IOC4T 200-560-000-111 chứa bốn rơle cục bộ có thể được quy cho bất kỳ tín hiệu báo động cụ thể nào trong kiểm soát phần mềm. Ví dụ, chúng có thể được sử dụng để báo hiệu lỗi MPC4 hoặc vấn đề được phát hiện bởi báo động chung (cảm biến OK, báo động và nguy hiểm) trong một ứng dụng điển hình.

Thông số sản phẩm

Đầu ra tương tự (DC):

Số lượng đầu ra: 4 mỗi thẻ IOC4T (một trên mỗi kênh tín hiệu động MPC4)

Phạm vi tín hiệu: Đầu ra hiện tại (4 đến 20 mA) hoặc đầu ra điện áp (0 đến 10 V), có thể chọn riêng lẻ bởi một bước nhảy trên IOC4T cho mỗi đầu ra (Lưu ý: Đối với đầu ra hiện tại, đầu ra tương tự thực sự được điều khiển trong phạm vi 2 đến 23 mA rộng hơn một chút, tỷ lệ với tín hiệu đầu vào.)

Độ chính xác: ≤ ± 0,5%

Lỗi tuyến tính: ≤ ± 0,5%

Tải trọng được chấp nhận trên đầu ra:> 100 kΩ cho đầu ra điện áp và <325 cho đầu ra hiện tại

Đặc điểm chuyển tiếp:

Tên chuyển tiếp: RL1 đến RL4

Loại: PE014005

Sắp xếp liên hệ: 1 x NC hoặc 1 x Không có liên hệ trên mỗi rơle (người dùng có thể định cấu hình). Các liên hệ được chọn có sẵn trên J2

Điện áp định mức danh nghĩa: 250 VAC

Xếp hạng danh nghĩa hiện tại: 5 AAC

Khả năng phá vỡ tối đa (không bảo vệ liên lạc): 1250 VA

Thời gian vận hành / phát hành / nảy: Thông thường 8/8/6 ms

Điện áp kiểm tra cường độ điện môi:

Giữa các liên hệ mở: 1000 VAC

giữa liên lạc và cuộn dây: 4000 VAC

Nguồn điện cho thẻ (đầu vào):

Nguồn điện: Nguồn điện VM600

Điện áp cung cấp: +5 VDC và ± 12 VDC

Tiêu thụ từ nguồn cung cấp +5 VDC: 1,5 W

Tiêu thụ từ ± 12 cung cấp VDC: 0,7 W, cộng thêm 0,25 W cho mỗi sản lượng hiện tại được sử dụng
