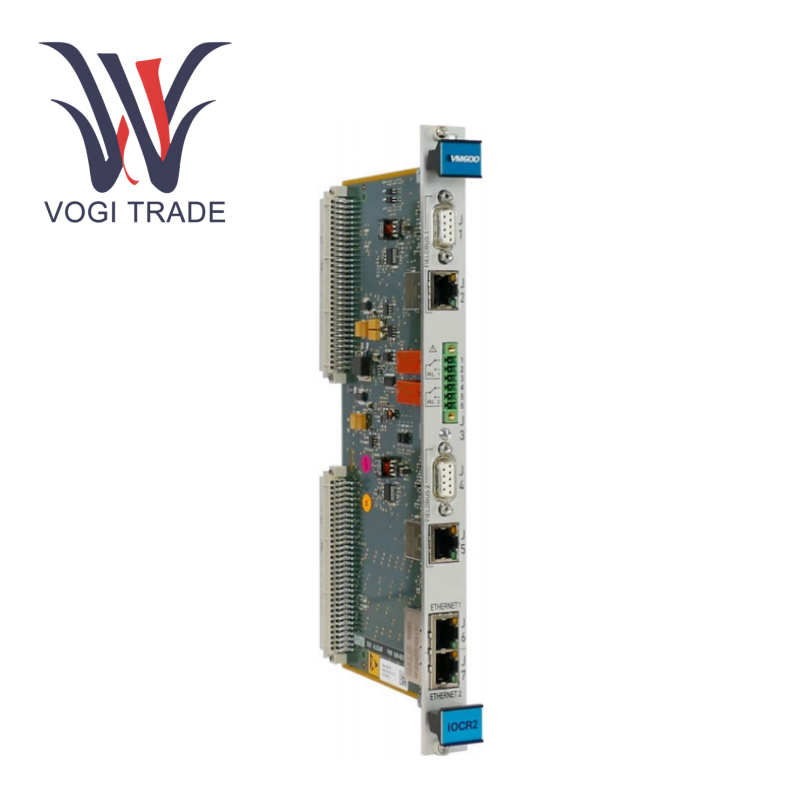

Thương hiệu: Vibro-métMô tả: Thẻ giao diện truyền thôngĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 4Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnIOC-R2 620-022-000-112 là thẻ giao diện truyền thông cung cấp trao đổi dữ liệu độ tin cậy cao và khả năng giám sát thời gian thực cho các hệ thống bảo vệ máy móc quay.
| Sản xuất |
Vibro-mét |
| Số mô hình |
IOC-R2 |
| Số đặt hàng |
620-022-000-112 |
| Danh mục |
VM600 |
| Đất nước xuất xứ |
Thụy Sĩ |
| Mã HS |
85371090 |
| Kích thước |
154 × 30 × 125mm |
| Kích thước đóng gói |
240 × 180 × 80mm |
| Cân nặng |
0,8kg |
Tham số cốt lõi
Hệ thống Ethernet: Khoảng cách truyền 2 × 10/100/1000Base-TX 100m
FieldBus: 2 × RS-485 + 2 × 10/100base-TX
Đầu ra rơle: tiếp xúc 2 × SPDT (5A/240VAC, tuổi thọ cơ học 15 triệu lần)
Cấp độ cô lập: Cổng Ethernet 1500V RMS, Cổng nối tiếp 700V RMS
Khả năng thích ứng môi trường - Nhiệt độ hoạt động: 0 ~ 65 ℃ (≤45 ℃ tại tải 5A)
Nhiệt độ lưu trữ: -20 ~ 85
Độ ẩm: 0 ~ 90% rh
Tiêu thụ và chứng nhận năng lượng - Tiêu thụ năng lượng điển hình: 6W (Cặp CPUR2/IOCR2)
Chứng nhận: EN 61000-6-2/4 + EN 61010-1 + ROHS
Chức năng cốt lõi
1. Cổng đa giao thức
Hỗ trợ đồng bộ các giao thức DP Modbus TCP và Profibus và có thể được kết nối với các hệ thống DCS/PLC song song. Khả năng xử lý dữ liệu: 131.072 thanh ghi + 131.072 cuộn dây (Modbus), 244 byte × 2 kênh (Profibus)
2. Kiến trúc dự phòng
Dual Ethernet + dual fieldbus interfaces, support automatic link switching
Sự cô lập mạng hệ thống: Bộ phận mạng con độc lập đảm bảo bảo mật truyền thông
3. Hoạt động và bảo trì thông minh
Thiết kế có thể chuyển đổi nóng: Hỗ trợ thay thế trực tuyến Thẻ bảo vệ (MPC4) và cấu hình tải lại tự động
Nhật ký chẩn đoán: Có được trạng thái sức khỏe của thẻ trong thời gian thực thông qua phần mềm VibroSight®
Lợi thế khác biệt
1. Bảo vệ cấp công nghiệp
Thiết kế giao diện bị cô lập hoàn toàn (1500V/700V) thông qua chứng nhận EMC nghiêm ngặt EN 61326-3-1, chống lại sự can thiệp điện từ tại chỗ một cách hiệu quả
2. Giám sát trực quan
Bảng điều khiển phía trước được trang bị 8 nhóm đèn trạng thái LED (bao gồm các chỉ định kép liên kết/ACT), cung cấp phản hồi thời gian thực trên liên kết giao tiếp và trạng thái hoạt động thẻ
3. Mở rộng linh hoạt
Giao diện rơle J3 hỗ trợ ánh xạ tùy chỉnh của các biến Modbus và có thể truyền tín hiệu báo động cấp hệ thống từ xa
Kịch bản ứng dụng điển hình
Bảo vệ máy móc quay lớn
Trong hệ thống giám sát tuabin khí, IOC-R2 620-022-000-112 được sử dụng làm trung tâm truyền thông để truyền dữ liệu thẻ bảo vệ rung MPC4 đến DCS trong thời gian thực để kích hoạt kiểm soát lồng vào nhau
Nhà máy nâng cấp kỹ thuật số
Kết nối dữ liệu trạng thái nhóm máy nén với hệ thống PLC thông qua Profibus DP để xây dựng nền tảng bảo trì dự đoán
