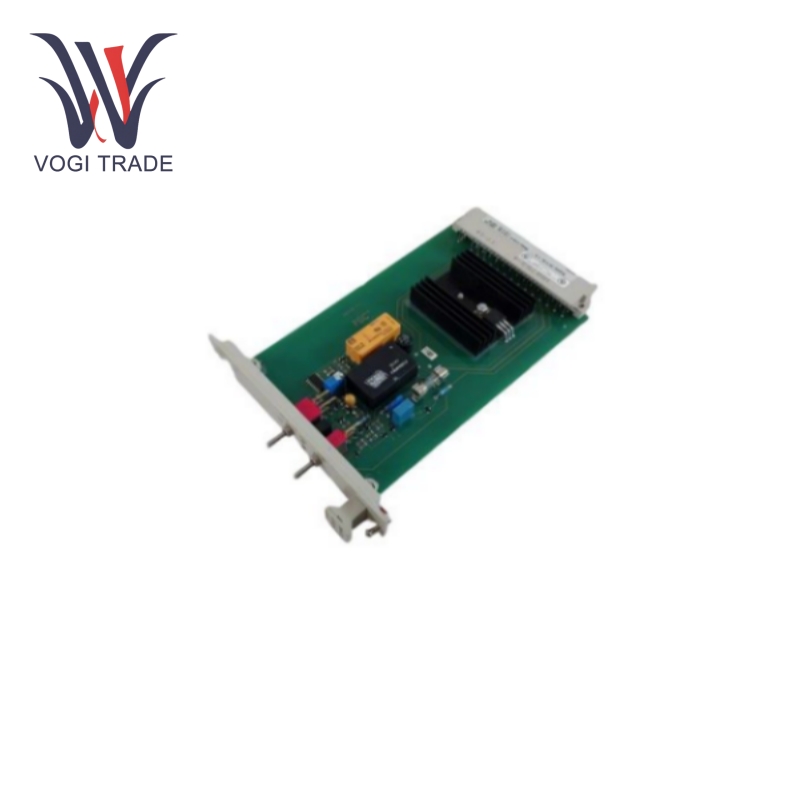

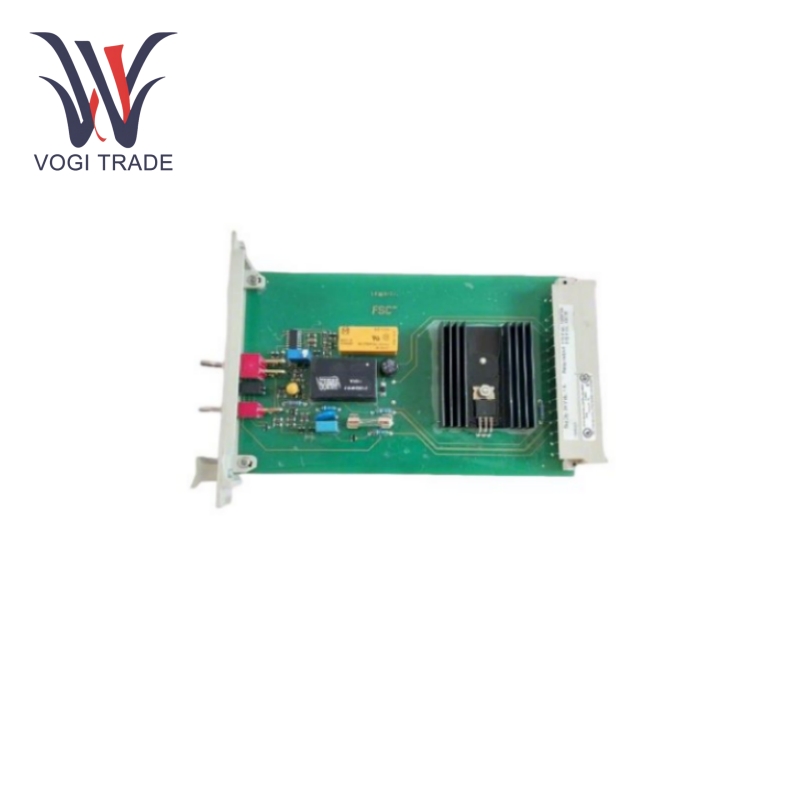

Honeywell 10310/2/1

Cung cấp điện: Nguồn điện áp DC - Không quá 30 VDC: Điện áp nguồn không được vượt quá 24 VC. Dòng điện cung cấp không được vượt quá 60 mA.

Kết hợp điện áp-dòng điện đầu vào: Có hai điện áp đầu vào: 24 V và 110 V. Đối với 24 V, dải điện áp đầu vào là 18 đến 70 V DC và dòng điện đầu vào là 1,1 mA ở 24 V DC. Đối với 110 V, dải điện áp đầu vào là 40 đến 130 V DC và dòng điện đầu vào là 2,5 mA ở 110 V DC.

Thông số nối đất: Điện áp nối đất là -12 V DC, không có lỗi nối đất và cài đặt lỗi nối đất là 30 V đến +125 V DC. Dòng điện nối đất tối đa có thể được đặt trong khoảng 5,5 mA (±1 mA) hoặc 25,0 mA (±5 mA).

Đầu ra liên hệ: Điện áp đầu ra tối đa là 115 V DC, dòng điện đầu ra tối đa là 2 A.

Địa chỉ liên lạc chuyển tiếp: Điện trở tiếp xúc ban đầu là 30 mohm; Dòng điện tối đa là 5 A; Điện áp chuyển mạch tối đa là 250 VDC/250 VAC; Tải chuyển mạch tối đa là 100 W/1000VA. Tuổi thọ điện dự kiến ​​là 100.000 lần thao tác chuyển mạch, tuổi thọ cơ học dự kiến ​​là 200.000.000 lần thao tác chuyển mạch

Chức năng

Giám sát rò rỉ đất: HONEYWELL 10310/2/1 có thể phát hiện các lỗi chạm đất ở 24 VDC, 48 VDC, 60 VDC hoặc 110 VDC trong hệ thống, từ đó phát hiện thành công các mối nguy hiểm về điện.

Giám sát kết nối mặt đất: Giám sát kết nối mặt đất liên tục hoặc gián đoạn. Ở chế độ không liên tục, người dùng có thể đặt tần số 1 Hz hoặc 0,25 Hz, trong khi để theo dõi trực quan, đèn LED màu xanh lục của chế độ ở mặt trước mô-đun sẽ nhấp nháy ở tần số đã chọn. Điều này cho phép xác nhận trực quan dễ dàng rằng việc giám sát đang diễn ra.

Tự kiểm tra: Có thể được khởi động bằng tay hoặc được kích hoạt bằng mạch đầu vào hoặc mạch phản hồi (RST 24 và RST 110) để tự kiểm tra. Điều này xác minh một cách đáng tin cậy tính toàn vẹn của chức năng và nâng cao độ tin cậy của toàn bộ hệ thống. Đặt lại: Bằng cách thủ công hoặc bằng cách áp dụng tín hiệu cao trên RST 24 hoặc RST 110 mang lại sự linh hoạt cho việc vận hành và bảo trì hệ thống.

chức năng kiểm tra: Thiết bị có thể tự kiểm tra kết nối đất của chính mình bằng điện trở 1,5 kohm hoặc điện trở nối đất đến chân 2, nhanh chóng xác minh tính toàn vẹn của mạch phát hiện.

Lĩnh vực ứng dụng

Tự động hóa công nghiệp: Trong các hệ thống tự động hóa công nghiệp khác nhau, như các nhà máy sản xuất, nó được sử dụng làm thiết bị giám sát và an toàn; chức năng cơ bản của nó bao gồm điều tra và quản lý an toàn điện thông qua thiết bị và hệ thống phân phối. Tính năng phát hiện rò rỉ nối đất của nguồn điện DC giúp ngăn ngừa tai nạn điện và hư hỏng thiết bị, để các quy trình có thể chạy trơn tru.

Phân phối điện: Trong mạng phân phối, đặc biệt là trong hệ thống nguồn DC, 10310/2/1 được sử dụng đặc biệt để theo dõi trạng thái cách điện của hệ thống. Thiết bị nhanh chóng xác định bất kỳ sự cố nối đất bên trong nào xảy ra và báo hiệu cho người vận hành cảnh báo để có thể tiến hành bảo trì kịp thời, giảm thiểu khả năng mất điện hoặc cháy điện.

Viễn thông: Trong các trạm cơ sở viễn thông và trung tâm dữ liệu nơi nguồn điện ổn định là rất quan trọng, sản phẩm sẽ giám sát rò rỉ đất trong hệ thống nguồn DC. Điều này lần lượt bảo vệ các thiết bị điện tử nhạy cảm khỏi các sự cố về điện và đảm bảo hoạt động liên tục của các dịch vụ liên lạc.

Hệ thống năng lượng tái tạo: Trong các trang trại năng lượng mặt trời và gió, HONEYWELL 10310/2/1 có thể được sử dụng để giám sát hệ thống phân phối và phát điện DC. Nó giúp cải thiện độ tin cậy và an toàn của việc sản xuất năng lượng tái tạo và tích hợp lưới điện thông qua việc phát hiện lỗi chạm đất nhanh chóng.
