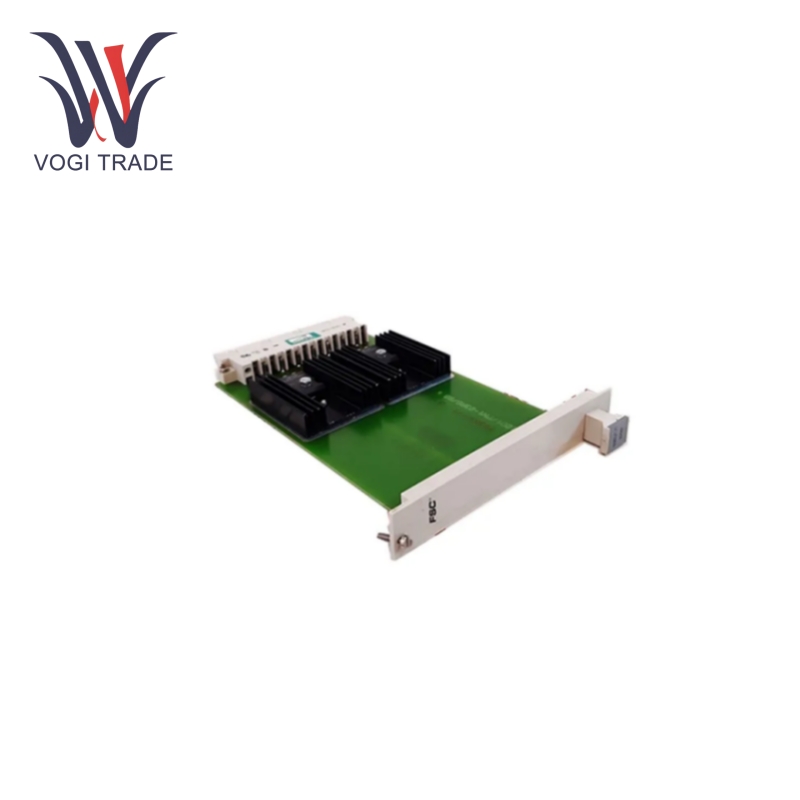

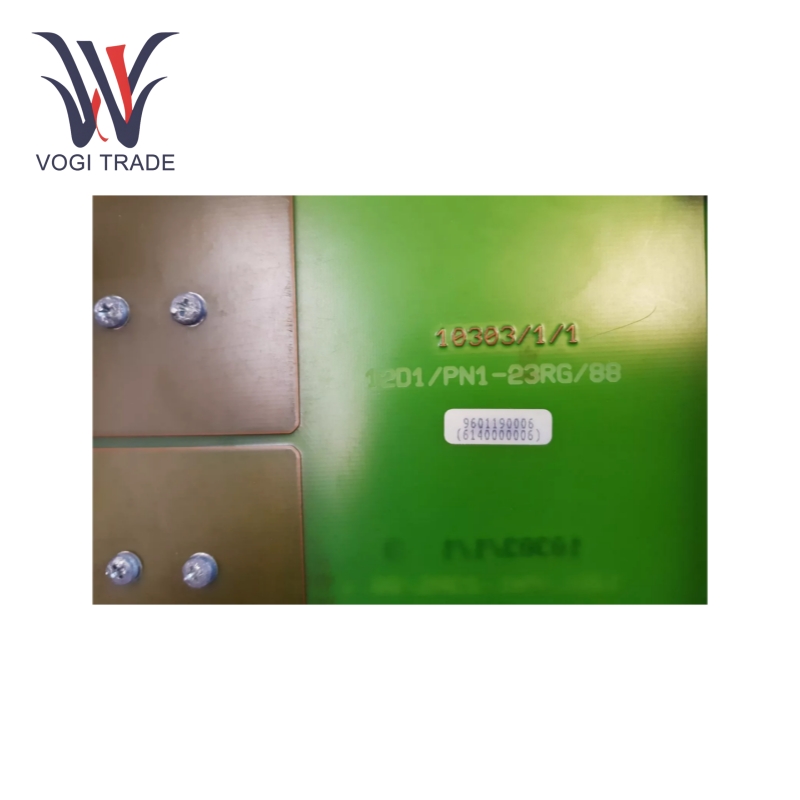

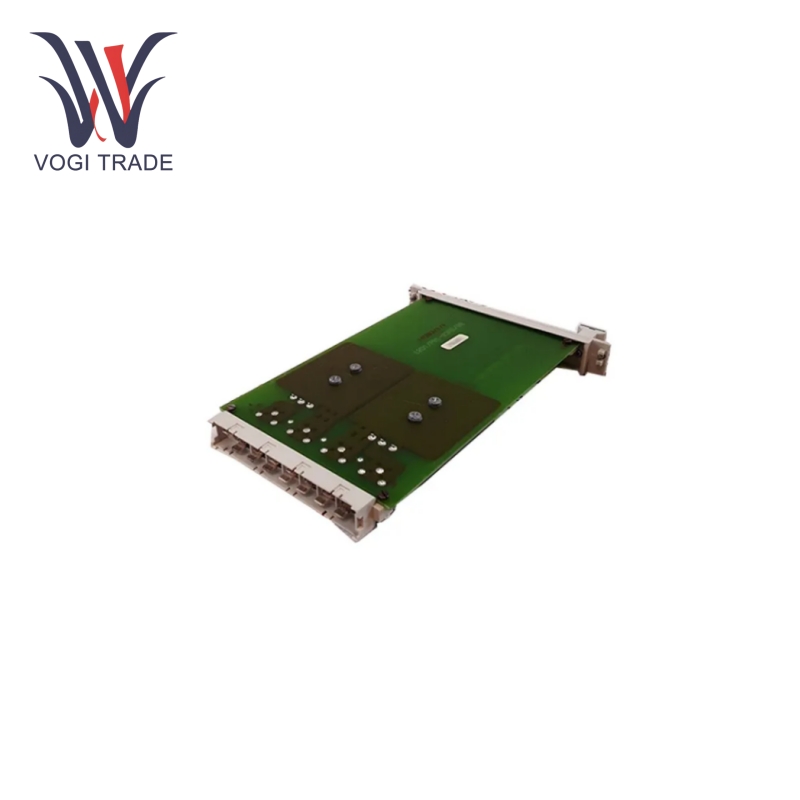

Honeywell 10303/1/1

Thông số sử dụng

Tổng quan: Model chung của Honeywell 10303/1/1 là 10303/1/1 03501*, được chứng nhận bởi CE, TÜV và UL và tương thích với tất cả các phiên bản phần mềm.

Yêu cầu về không gian: Với kích thước nhỏ gọn, cần không gian 4 TE (4 HP) và 3 HE (3 U) và có thể lắp đặt ở nhiều tủ điều khiển hoặc giá đỡ thiết bị khác nhau.

Thông số điện: Là một mô-đun thụ động, nó không cần nguồn điện bên ngoài. Trong trường hợp đặc biệt, đối với các mô-đun không có mã hậu tố, dòng điện tối đa của nó bị giới hạn ở 20 A (tiêu tán công suất của mô-đun). Đồng thời, giới hạn điện áp ngược tối đa được đặt thành 30 V và điện áp rơi chuyển tiếp được giới hạn ở 0,55 V.

Thông số đầu cuối: Loại đầu cuối là DIN 41612 - H15P (Faston) và dòng điện tối đa qua đầu nối được giới hạn ở 10 A trên mỗi chân.

Chức năng

Phân phối và chuyển đổi điện: Mục đích chính của mô-đun 10303/1/1 là Mô-đun phân phối nguồn (PSD). Trong các hệ thống nơi các thiết bị trung tâm dự phòng và I/O không dự phòng cùng tồn tại, nó lấy đầu ra từ Bộ cấp nguồn (PSU) phần trung tâm dự phòng và lắp ráp nó thành một nguồn điện 5 VDC duy nhất cho phần I/O không dự phòng được liên kết. với hệ thống. Điều này đảm bảo nguồn điện ổn định và lặp lại cho các thành phần I/O, điều này rất cần thiết để hệ thống hoạt động bình thường.

Kiểm soát sụt áp: Nguồn điện phải luôn chảy vào phần trung tâm của hệ thống thông qua mô-đun này để đảm bảo điện áp bằng nhau trên toàn bộ chiều dài từ nguồn điện đến phần I/O. Điều này đảm bảo rằng nguồn điện được tải đều dọc theo chiều dài của nó và ngăn chặn mọi biến động điện áp có thể làm giảm hiệu suất và độ tin cậy của hệ thống. Ngoài ra, dải nguồn 5 VDC khá khắt khe trong phạm vi cho phép (±5%), do đó mô-đun PSD phải được lắp đặt gần mô-đun PSU để giảm thiểu hiện tượng sụt áp trên hệ thống dây điện. Kích thước dây tối thiểu được khuyến nghị là 2,5 mm2 (AWG 14).

An toàn và bảo trì: Chỉ có thể thay thế mô-đun PSD ở vị trí đã ngắt điện của PSU liên quan. Đây là tính năng an toàn giúp tránh các mối nguy hiểm về điện trong quá trình thay thế và bảo quản hệ thống.

Phạm vi ứng dụng

Công nghiệp hóa chất: Trong quy trình sản xuất hóa chất, nó được sử dụng để đảm bảo nguồn điện ổn định cho các thiết bị điều khiển và cảm biến khác nhau (như cảm biến nhiệt độ, máy phát áp suất và đồng hồ đo lưu lượng). Điều này giúp duy trì tính chính xác và độ tin cậy của việc kiểm soát quy trình, từ đó đảm bảo chất lượng và an toàn của quá trình sản xuất hóa chất.

Ngành dầu khí: Cung cấp khả năng phân phối điện đáng tin cậy cho các thiết bị và hệ thống điều khiển quan trọng như bể chứa dầu, đường ống và quy trình lọc dầu trong các nhà máy lọc dầu và hóa dầu. Nguồn điện ổn định giúp ngăn chặn sự cố thiết bị và gián đoạn sản xuất, từ đó đảm bảo toàn bộ quá trình sản xuất dầu hoạt động bình thường.

Ngành vật liệu xây dựng: Trong quy trình sản xuất vật liệu xây dựng như nhà máy xi măng và nhà máy thủy tinh, nó cung cấp năng lượng cho các hệ thống điều khiển và cảm biến, giám sát và quản lý các thông số sản xuất như nhiệt độ, áp suất và dòng nguyên liệu, đồng thời đảm bảo chất lượng và tính nhất quán của quá trình sản xuất vật liệu xây dựng.

Công nghiệp hàng không vũ trụ: Trong các cơ sở thử nghiệm và sản xuất hàng không vũ trụ, nó cung cấp năng lượng ổn định cho các thiết bị và hệ thống điều khiển chính xác khác nhau, đồng thời cung cấp độ chính xác và độ tin cậy cho quá trình thử nghiệm và sản xuất các sản phẩm hàng không vũ trụ.

Ngành điện: Nó có thể được sử dụng trong các cơ sở điện như nhà máy điện và trạm biến áp để cung cấp phân phối điện cho hệ thống điều khiển và thiết bị giám sát nhằm đảm bảo lưới điện hoạt động ổn định và an toàn cung cấp điện.
