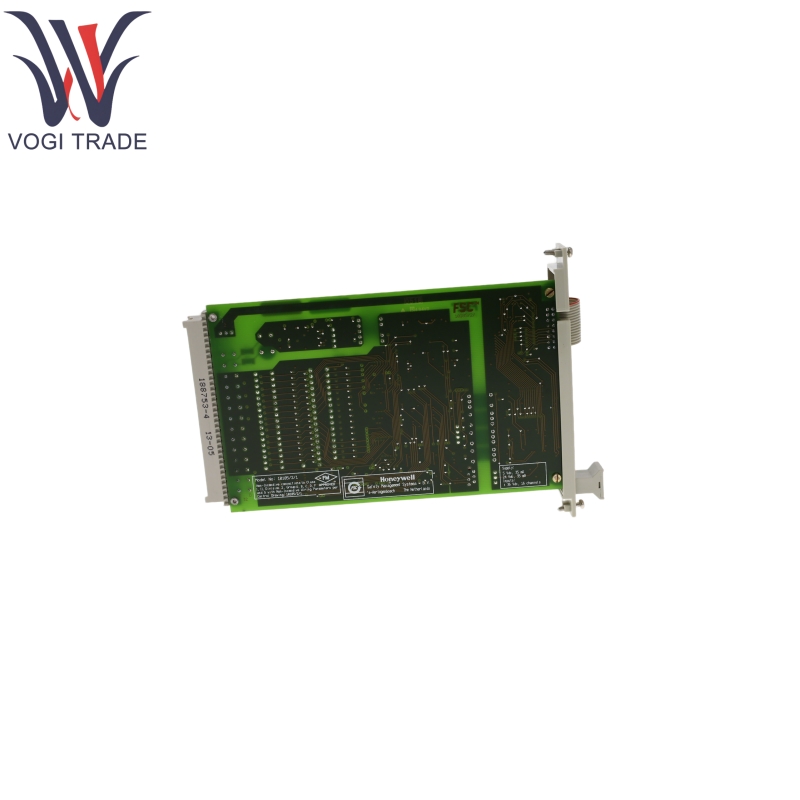

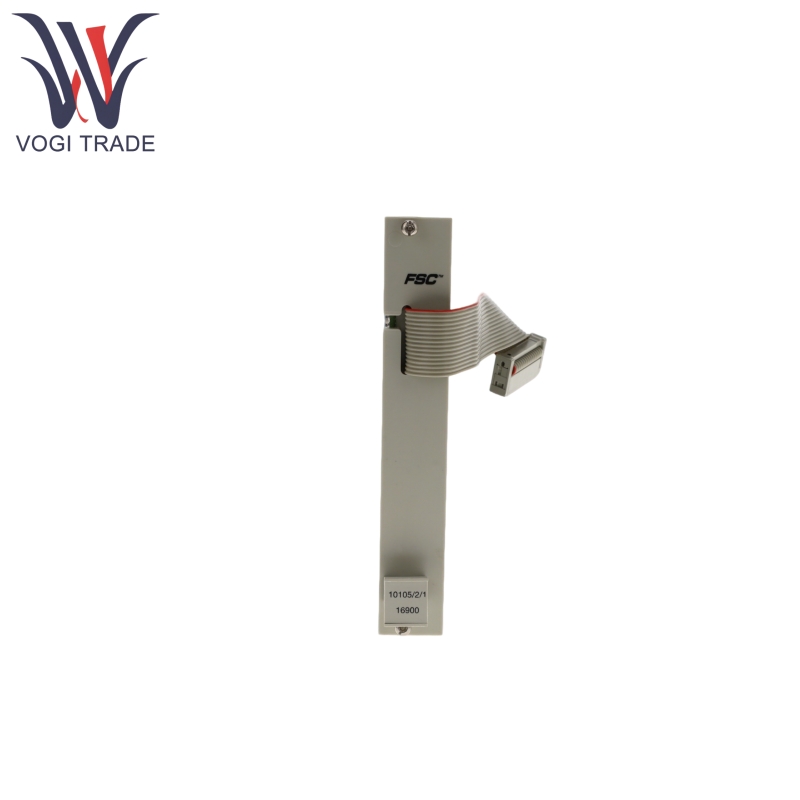

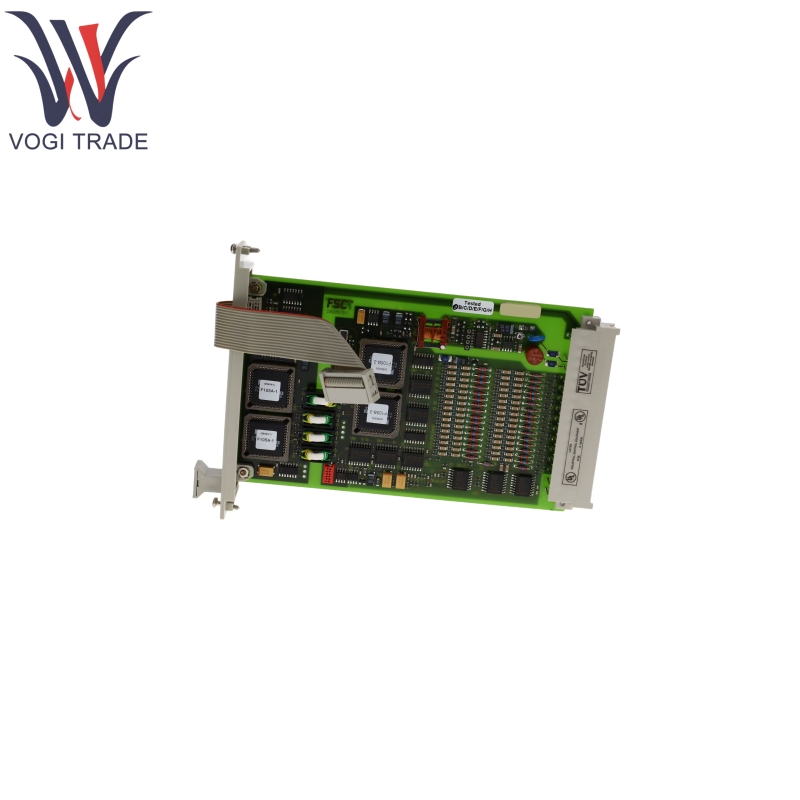

Honeywell 10105/2/1

Tính năng sản phẩm

Honeywell 10105/2/1 Giai đoạn đầu vào của mô-đun áp dụng thiết kế không an toàn, theo đó lỗi thành phần khiến các tín hiệu đầu vào mà bộ xử lý nhận được ở trạng thái an toàn (ví dụ: giá trị an toàn trước trong trường hợp gián đoạn tín hiệu) tuân thủ các tiêu chuẩn an toàn công nghiệp.

Honeywell 10105/2/1 Tích hợp 16 kênh đầu vào tương tự, phù hợp cho các kịch bản yêu cầu một số lượng lớn thu nhận tín hiệu tương tự và tiết kiệm không gian giá đỡ.

Honeywell 10105/2/1 thực hiện tự kiểm tra về độ chính xác thu nhận tín hiệu, nhiễu xuyên âm liên chính, cung cấp năng lượng nội bộ, v.v. để đảm bảo độ tin cậy tín hiệu trong thời gian an toàn quy trình được cấu hình.

Honeywell 10105/2/1 cung cấp sự cô lập điện giữa các kênh đầu vào và mạch 5 VDC và 24 VDC để giảm thiểu nhiễu và cải thiện độ ổn định tín hiệu.

Honeywell 10105/2/1 được điều chỉnh theo các mặt phẳng I/O và các thành phần trung tâm của hệ thống FSC và hỗ trợ khả năng tương tác với các mô-đun khác trong hệ thống.

Sản phẩm sử dụng nguyên tắc

Honeywell 10105/2/1 nhận tín hiệu tương tự (ví dụ: tín hiệu hiện tại hoặc điện áp từ các cảm biến) từ các thiết bị hiện trường và chuyển đổi tín hiệu tương tự thành tín hiệu kỹ thuật số thông qua mạch chuyển đổi bên trong.

Honeywell 10105/2/1 có mạch tự kiểm tra tích hợp theo dõi trạng thái kênh, điện áp cung cấp điện và độ chính xác tín hiệu trong thời gian thực. Nếu một lỗi được phát hiện (ví dụ: lỗi thành phần, bất thường tín hiệu), nó sẽ ngay lập tức chuyển tín hiệu đầu ra sang trạng thái an toàn đặt trước.

Honeywell 10105/2/1 tương tác với Đơn vị Xử lý Trung tâm (CPU) và Mô-đun giao tiếp (COM) của hệ thống FSC thông qua các xe buýt ngang (ví dụ: 1-Bus, 2-Bus) và truyền tín hiệu thu thập đến hệ thống để xử lý thêm.

Các mạch logic bên trong được cung cấp bởi 5 VDC và các mạch thu tín hiệu được cung cấp bởi 24 VDC, được phân lập bằng cách phân lập điện để tránh nhiễu ảnh hưởng đến độ chính xác tín hiệu.

Ứng dụng sản phẩm

Kịch bản công nghiệp an toàn cao:

Mô-đun đầu vào tương tự mật độ cao Honeywell 10105/2/1 Fail-Safe phù hợp với hóa chất, dầu mỏ, khí tự nhiên và các trường kiểm soát quá trình khác với các yêu cầu an toàn cao, để thu thập các tham số tương tự quan trọng như áp suất, nhiệt độ, tốc độ dòng chảy, v.v.

Thu thập tín hiệu mật độ cao:

Nhờ hỗ trợ 16 kênh, mô-đun đầu vào tương tự mật độ cao không an toàn phù hợp để thu thập nhiều tín hiệu tương tự, ví dụ: Đối với tập hợp tín hiệu cảm biến phân tán trong các nhà máy sản xuất lớn.

Các kịch bản không an toàn:

Honeywell 10105/2/1 Mô-đun đầu vào tương tự mật độ cao Fail-Safe tuân thủ các tiêu chuẩn an toàn như DIN v 19250 và có thể được sử dụng trong các ứng dụng an toàn cho đến và bao gồm lớp an toàn AK 8 để đảm bảo thu thập tín hiệu đáng tin cậy trong trường hợp xử lý dị thường.
